6.22

Koblingsdiagram SM-32 WS Std

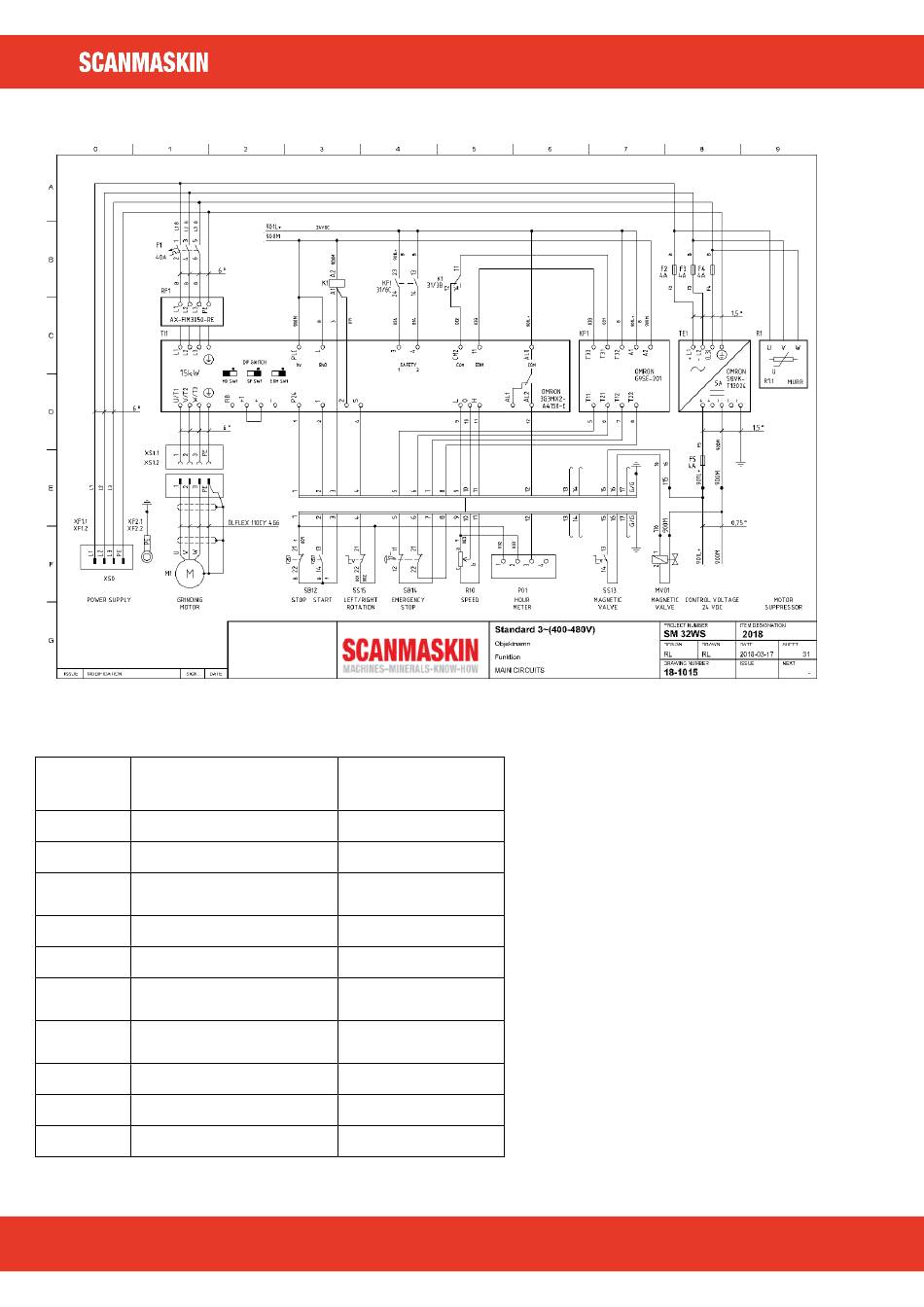

Figur 74 Koblingsdiagram SCANMASKIN 32 WS "Standard"
Kompo-
nent
Beskrivelse
P01
Tidmålere
SS15
Rotation venstre/højre
Hastighedspotentiome-
R10
ter
SB12
Stop Start
SB14
Nødstop
Frekvensomformer 15
TI1
kW Omron
Tilslutning til indgangs-
XS0
spænding
Motorkabel
CN1 Tilslutning motorchassis 570157/570158
CN2
Tilslutning motorkabel
Tabel 75 Elektriske reservedele
188
Varenr.
570028
596001
596008
596003
583076
Se generelle dele
530131
570156/570159
