Instalación Del Botón De Encendido - Dell Alienware x17 R1 Manual De Servicio

4. Extraiga la cubierta posterior de
5. Extraiga el puerto del adaptador de
6. Extraiga el puerto para
7. Extraiga el ventilador izquierdo.
8. Extraiga el ventilador derecho.
9. Extraiga el conducto de
10. Extraiga la tarjeta madre.
NOTA: La tarjeta madre se puede quitar e instalar junto con el disipador de calor, la memoria y las unidades de estado sólido. Esto
simplifica el procedimiento de instalación y extracción, y evita daños en el vínculo térmico entre la tarjeta madre y el disipador de
calor.
Sobre esta tarea

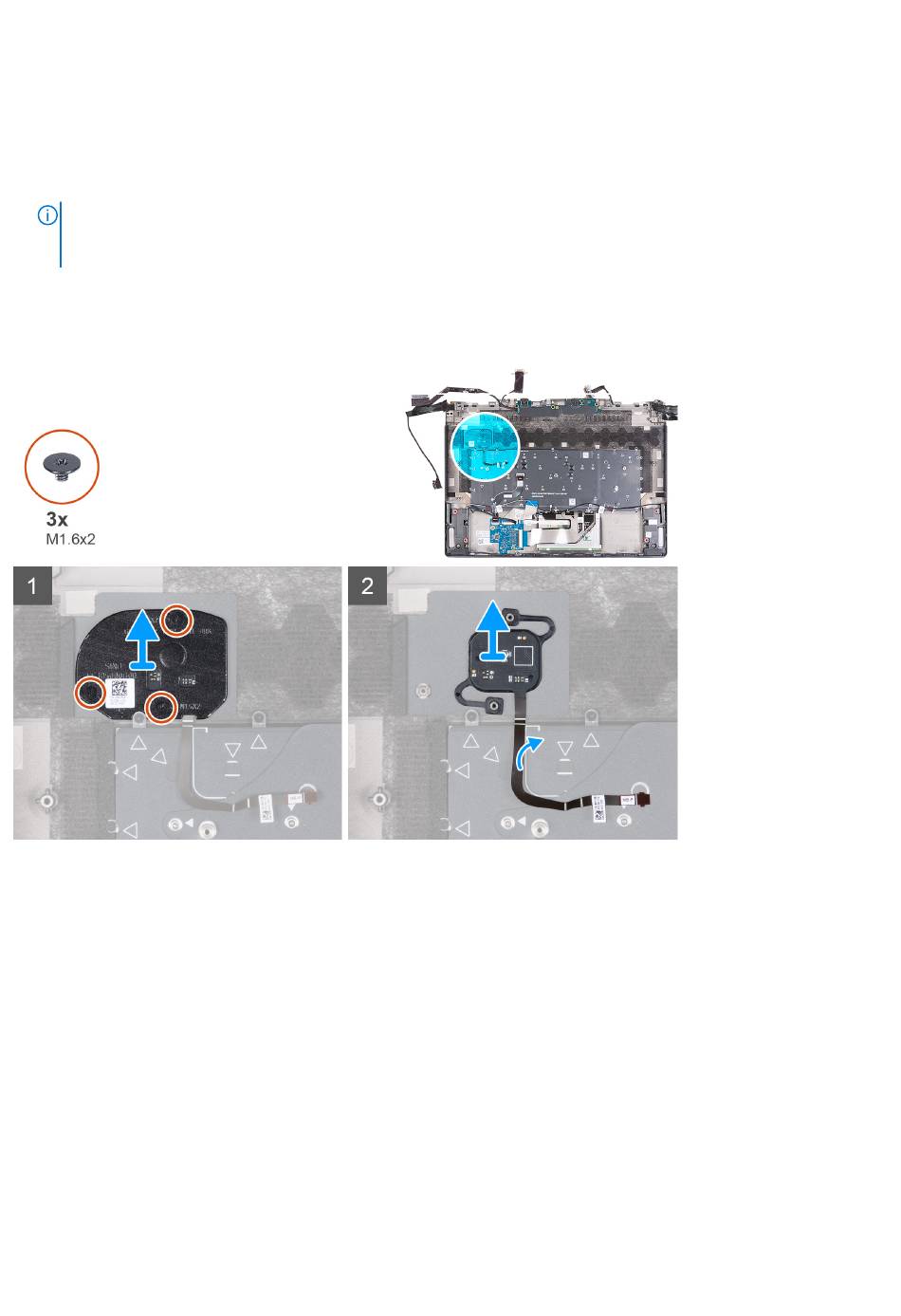

En las imágenes a continuación, se indica la ubicación del botón de encendido y se proporciona una representación visual del procedimiento
de extracción.
Pasos
1. Quite los tres tornillos (M1.6x2) que fijan el soporte del botón de encendido al ensamblaje del teclado y del reposamanos.
2. Levante el soporte del botón de encendido para quitarlo del ensamblaje del teclado y el reposamanos.
3. Despegue el cable del botón de encendido del ensamblaje del teclado y del reposamanos y levante el botón de encendido y el cable
para extraerlos del ensamblaje del teclado y del reposamanos.
Instalación del botón de encendido
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el proceso de instalación.
Sobre esta tarea
En las imágenes a continuación, se indica la ubicación del botón de encendido y se proporciona una representación visual del procedimiento
de instalación.
I/O.
alimentación.
auriculares.
calor.
Extracción e instalación de componentes 61
