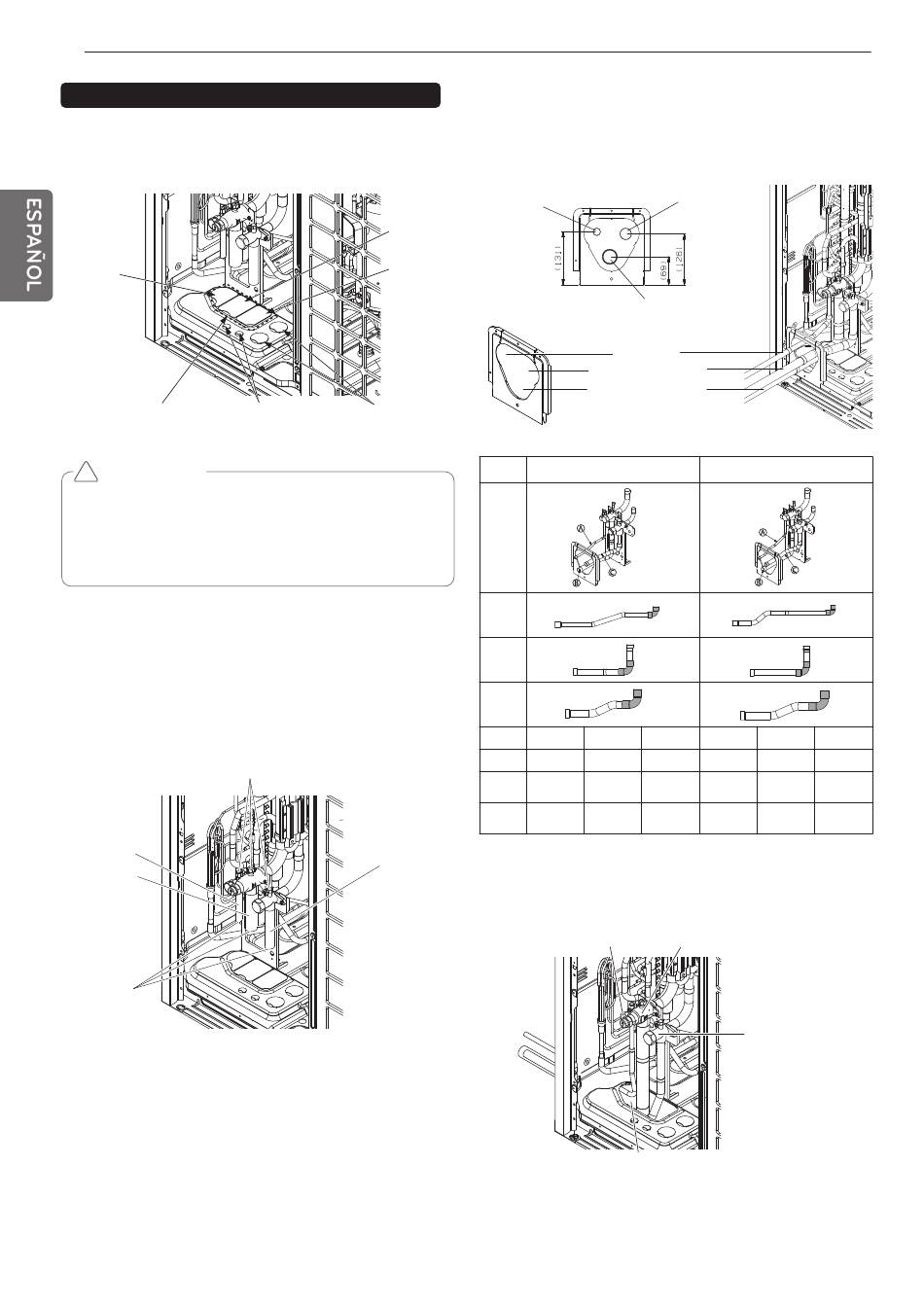

Para la instalación del sistema de recuperación de calor

Trabajo preparatorio

- Use las salidas de la jaula base de la unidad exterior para las salidas
de las tuberías derecha/izquierda o inferior.
Bloqueo de la
tubería de
líquido
Área de extracción para las Bloqueo del cable de
conexiones laterales
inferiores de las tuberías.
PRECAUCIÓN
!
• No dañe el tubo/base durante el trabajo de las tapas ciegas.
• Realice el trabajo en los tubos tras eliminar la rebaba del trabajo
de las tapas ciegas.
• Realice el trabajo de los manguitos para evitar daños al cable
durante la conexión utilizando tapas ciegas.
Retire el tapón de prevención de fugas
• Retire el tapón de prevención de fugas unido a la válvula de servicio
de la unidad exterior antes de trabajar en las conducciones.
• Proceda a la retirada del tapón de prevención de fugas como sigue:
- Verifique si las tuberías comunes líquido / gas están bloqueadas.
- Extraiga el resto de refrigerante o aire por el puerto de servicio.
- Retire el tapón de prevención de fugas
Puerto de servicio
Tubo de líquido
Tubo de gas de
baja presión
Tapa de
prevención
de fugas
Bloqueo del
cable de gas de
baja presión
Bloqueo del
cable de gas de
alta presión
Bloqueo del cable
de suministro
comunicación
eléctrico
Tubo de gas de
alta presión
Salida de la conducción durante la conexión
individual / en serie
Método para sacar las tuberías desde el lado frontal
- Proceda con el trabajo de la tubería como se muestra en la figura
siguiente para salida de la tubería frontal.
Tubo de líquido
Tubo de líquido
Tubo de gas de alta presión
Tubo de gas de baja presión
Compacto UXA
A
B
C
HP 8 10
A(mm) 9,52(3/8) 9,52(3/8) 12,7(1/2)
B(mm) 19,05(3/4) 22,2(7/8)
C(mm) 19,05(3/4) 19,05(3/4) 19,05(3/4) 22,2(7/8)
* El codo se suministra en el campo
* El tamaño del codo es igual a la de las tuberías 'A', 'B', 'C'.
Método para sacar las tuberías desde el lado inferior
- Extraiga la tubería común por el panel lateral
Tubo de líquido
Retire el bloqueo de la parte inferior de la tubería de gas/líquido
Tubo de gas de
alta presión
Tubo de gas de
baja presión
UXB
12 14/16 18/20/22
12,7(1/2) 15,88(5/8) 15,88(5/8)
28,58 28,58 28,58
(1-1/8) (1-1/8) (1-1/8) (1-3/8)
22,2(7/8)
(1-1/8)
Tubo de gas de baja presión
Tubo de gas de alta presión
24/26
34,9
28,58
