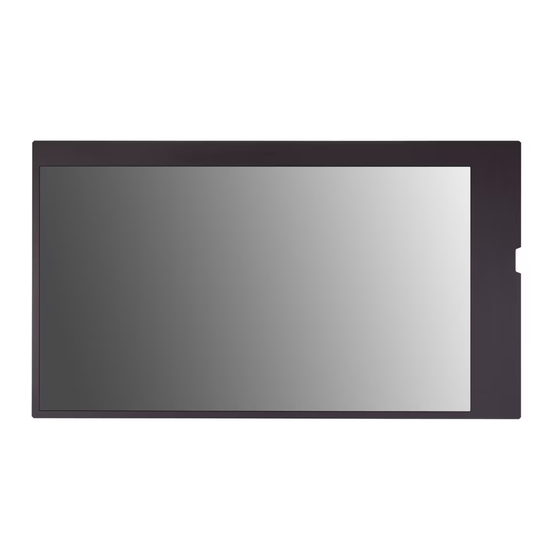

LG 47WFB Manual De Usuario
Ocultar thumbs
Ver también para 47WFB:
- Guía de instalación sencilla (33 páginas) ,
- Guia de instalacion (13 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para LG 47WFB
Resumen de contenidos para LG 47WFB
- Página 1 MANUAL DE USUARIO Pantalla Transparente Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite. 47WFB 49WFB 55WFB www.lg.com Copyright © 2018 LG Electronics Inc. Reservados todos los derechos.
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD SOLUCIÓN DE PROBLEMAS Precauciones durante la instalación del producto ESPECIFICACIONES Precauciones relativas al adaptador de CA y la alimentación eléctrica GUÍA DE ASIGNACIÓN DE Precauciones para el traslado del producto PATILLAS LVDS Precauciones durante la utilización del producto Montaje en pared PREPARACIÓN DE LA... -
Página 3: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD Lea estas precauciones de seguridad atentamente antes de utilizar el producto. ADVERTENCIA PRECAUCIÓN Si hace caso omiso a los mensajes de Si hace caso omiso a los mensajes de advertencia, corre el riesgo sufrir daños precaución, corre el riesgo de sufrir daños graves, tener un accidente o incluso morir. -
Página 4: Precauciones Relativas Al Adaptador De Ca Y La Alimentación Eléctrica
Si instala el producto en un lugar que no cumpla con las condiciones sugeridas, tanto su aspecto como su durabilidad y la calidad de la imagen podrían verse seriamente afectados. Consulte a LG o a un instalador cualificado antes de proceder a la instalación. No se recomiendan lugares en los que abunde el polvo o la neblina de aceite, se utilicen sustancias químicas, se alcancen temperaturas... -
Página 5: Precauciones Para El Traslado Del Producto
No introduzca un material conductor (como una varilla metálica) en un extremo del cable de corriente mientras el otro está conectado al terminal de la pared. Además, no toque el cable de corriente nada más enchufarlo en el terminal de la pared. ►Podría electrocutarse. -
Página 6: Montaje En Pared
PRECAUCIÓN No coloque ni guarde sustancias inflamables cerca del producto. ►Hay riesgo de explosión o incendio como consecuencia del uso descuidado de sustancias inflamables. Al limpiar el producto, desenchufe el cable de alimentación y frótelo suavemente con un paño suave para evitar arañarlo. No lo limpie con un paño mojado ni pulverice agua ni ningún otro líquido directamente sobre el producto. -
Página 7: Preparación De La Instalación
PREPARACIÓN DE LA INSTALACIÓN Accesorios Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local donde adquirió el producto. Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales. Tarjeta y libro NOTA Los accesorios proporcionados con el producto pueden variar en función del modelo o la región. -
Página 8: Composición Del Producto
Este producto tiene partes delantera y posterior. Asegúrese de que el producto se instala con la parte frontal hacia delante. La imagen se muestra invertida en la parte posterior. 47WFB Utilice los tornillos M3. En la parte trasera del producto hay 16 orificios para tornillos. < Parte frontal del producto >... - Página 9 49WFB Utilice los tornillos M3. En la parte trasera del producto hay 8 orificios para tornillos. < Parte frontal del producto > < Parte trasera del producto >...
- Página 10 55WFB Utilice los tornillos M3. En la parte trasera del producto hay 8 orificios para tornillos. < Parte frontal del producto > < Parte trasera del producto >...
-
Página 11: Instalación Vertical
Instalación vertical Cuando instale el monitor en posición vertical, gírelo 90 grados en el sentido de las agujas del reloj (de frente a la pantalla). El modo vertical solo está disponible en la placa scaler. (El modo vertical está disponible en la placa scaler.) 47/55WFB 49WFB PRECAUCIÓN... -
Página 12: Método De Almacenamiento Para La Protección Del Panel
Método de almacenamiento para la protección del panel Método correcto Método incorrecto Panel Amortiguador Panel Al situar el producto en horizontal, colóquelo sobre un cojín o una superficie plana acolchada. Sitúe el producto sobre ella con el panel del pro- ducto hacia abajo. -
Página 13: Instalación Del Producto
INSTALACIÓN DEL PRODUCTO Instalación del cable LVDS El puerto del cable LVDS está ubicado donde se muestra en la imagen siguiente. Cuando instale el producto, asegúrese de que tiene espacio suficiente para instalar el cable LVDS. 47/55WFB Cable LVDS (no incluido) 38 mm 49WFB Cable LVDS (no incluido) -
Página 14: Conexión Lvds Al 47/55Wfb
Conexión LVDS al 47/55WFB Coloque un paño suave sobre la mesa y apoye el equipo encima como se muestra en la imagen. Coloque un cable LVDS en un soporte de fijación. El cabezal del cable debe estar orientado correctamente. PRECAUCIÓN Para evitar que el cable se suelte, debe utilizar un soporte de fijación. - Página 15 Fije el cable LVDS y el soporte de fijación al equipo con los dos tornillos. (Estos tornillos se incluyen con el TSP500-M/TSP510-M). El cabezal del cable debe colocarse hacia la parte posterior del equipo. (La etiqueta se encuentra en parte posterior del equipo). PRECAUCIÓN Para evitar que el cable se suelte, debe utilizar un soporte de fijación.
-
Página 16: Conexión Lvds Al 49Wfb
Conexión LVDS al 49WFB Coloque un paño suave sobre la mesa y apoye el equipo encima como se muestra en la imagen. Coloque un cable LVDS en un soporte de fijación. El cabezal del cable debe estar orientado correctamente. PRECAUCIÓN Para evitar que el cable se suelte, debe utilizar un soporte de fijación. - Página 17 Fije el cable LVDS y el soporte de fijación al equipo con los dos tornillos. (Estos tornillos se incluyen con el TSP500-M/TSP510-M). El cabezal del cable debe colocarse hacia la parte posterior del equipo. (La etiqueta se encuentra en parte posterior del equipo). PRECAUCIÓN Para evitar que el cable se suelte, debe utilizar un soporte de fijación.
-
Página 18: Conexión De Lvds Al Tsp500-M/Tsp510-M
Conexión de LVDS al TSP500-M/TSP510-M Quite los dos tornillos para montar el cable LVDS y el soporte de fijación. Conserve los tornillos. TSP500-M TSP510-M Coloque un cable LVDS en un soporte de fijación. El cabezal del cable debe estar orientado correcta- mente. - Página 19 Fije el cable LVDS y el soporte de fijación al TSP500-M/TSP510-M con los dos tornillos conservados en el paso 1. TSP500-M TSP510-M PRECAUCIÓN Para evitar que el cable se suelte, debe utilizar un soporte de fijación. Compruebe la dirección del cable LVDS para evitar dañarlo.
-
Página 20: Instalación De La Iluminación
Instalación de la iluminación Este producto debe instalarse con iluminación. La iluminación debe instalarse detrás del producto para que la pantalla se vea con nitidez. 600 lux o más (Cuando la pantalla Iluminación completa es blanca,) Es posible que la instalación de determinados objetos detrás de la pantalla requiera luz adicional. Iluminación adicional 600 lux o más (Cuando la pantalla... -
Página 21: Instalación En La Carcasa
Instalación en la carcasa Instale el producto en la carcasa. Utilice guantes de protección cuando instale el producto. No lo haga con las manos desnudas. En caso contrario, pueden producirse lesiones físicas. Coloque el producto en la carcasa. Fije el producto con los orificios para tornillos integrados y un soporte para la guía de la carcasa. -
Página 22: Precaución
Precaución Método correcto Método incorrecto No agarre la zona de la pantalla cuando sujete el No utilice las esquinas para levantar el producto. producto. PRECAUCIÓN Asegúrese de que la alimentación está desconectada antes de mover o instalar el producto. De lo contrario, podría producirse una descarga eléctrica. -
Página 23: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Hay imagen posterior en el producto. Problema Solución Estas imágenes aparecen al y Si visualiza una imagen fija durante un tiempo prolongado, se podrían apagar el producto. dañar los píxeles en poco tiempo. Utilice la función de salvapantallas. y Si se muestra en pantalla una imagen oscura después de otra con mucho contraste (blanco o gris y negro), podría provocar adherencia de imágenes. -
Página 24: Especificaciones
ESPECIFICACIONES 47WFB Tipo de pantalla Pantalla de cristal líquido (LCD) Dimensiones del monitor 1 176,58 mm x 645,02 mm x 11,2 mm (Altura x Volumen x Profundidad) Pixel Pitch 0,5415 mm x 0,5415 mm Formato de píxeles 1 920 píxeles en horizontal por 1 080 en vertical, organización en líneas RGB... - Página 25 (Unidad de medida: mm) 47WFB 1 176,58 11,2 222,1 16-M3 Tap Hole 109,6 354,24 446,34...
- Página 26 49WFB 1 222,34 11,2 8-M3 Tap Hole 55WFB 1 331,1 11,2 8-M3 Tap Hole...
-
Página 27: Guía De Asignación De Patillas Lvds
GUÍA DE ASIGNACIÓN DE PATILLAS LVDS Conector 47/49/55WFB LVDS: DD4RA40JA1 o equivalente Conector de cable LVDS: DD4PA40MA1 o equivalente Especificaciones del cable: cable coaxial o cable de par trenzado de 1 metro de longitud como máximo Número de Símbolo Descripción NOTA patillas Power Supply+12.0V... - Página 28 R1AP Primera señal del receptor LVDS (A+) Ground R1AN Primera señal del receptor LVDS (A-) Ground Sin conexión LVDS Select H' = JEIDA, 'L' = VESA Nota: 1. Todas las patillas V (entrada de alimentación) deben estar conectadas. 2. Todos los niveles de entrada de las señales LVDS se basan en el estándar EIA 644.
- Página 29 Asegúrese de leer las precauciones de seguridad antes de utilizar el producto. El número de serie y el modelo del monitor están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia. MODELO El ruido temporal es normal al encender y apagar el dispositivo.
