BENDIX MV-3 Información De Servicio

Módulo del tablero de instrumentos de control Bendix
PLACA DE
MONTAJE
ENTREGA
SUMINISTRO
TRACTOR
SECUNDARIO

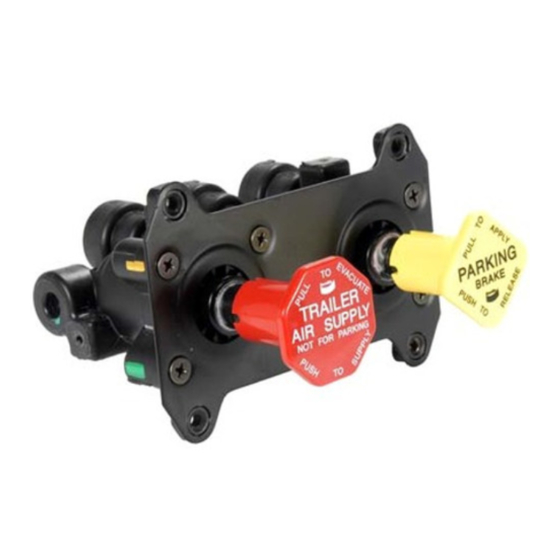

FIGURA 1 - MODULO DEL TABLERO DE INSTRUMENTOS
®
DE CONTROL MV-3
DESCRIPCION
El módulo del tablero de instrumentos de control Bendix
®
MV-3 es una válvula de control de empujar-halar de dos botones,
encajada en un solo cuerpo que incluye una válvula de suministro
de circuito doble y una válvula de retención. La válvula MV-3
puede duplicar las funciones de cualquiera de los sistemas de
dos o tres válvulas de empujar-halar existentes y tiene la ventaja
de reducir las conexiones.
El cuerpo de la válvula MV-3
de un material no metálico, ni corrosivo. Todas las conexiones
de aire están en la parte trasera de la válvula con la excepción
del orifi cio auxiliar, como se muestra en la Figura 1.
®
La válvula MV-3 provee las siguientes funciones:
1 - Protección del tractor.
2 - Control del aire de servicio del remolque
3 - Sistema de estacionamiento.
4 - Estacionamiento del remolque únicamente.
5 - Carga del remolque con los frenos del tractor aplicados
(Estacionamiento del remolque únicamente).
6 - Selección del depósito de suministro.
7 - Conecciones del tanque primarias y secundarias.
HUECOS DE
MONTAJE
ENTREGA
REMOLQUE
® , émbolos y carretes son recubiertos
SUMINISTRO
SECUNDARIO
(4)
ORIFICIO
AUXILIAR
(OPCIONAL)
®
®
AUXILIARY
DELIVERY
PORT
ENTREGA
REMOLQUE
® ®
MV-3
VALVULA DE
SUMINISTRO DE
CIRCUÍTO DOBLE
SUMINISTRO
ESCAPE
ORIFICIO DE
SUMINISTRO
ESCAPE
SUMINISTRO
#2
VISTA TRASERA
PRIMARIO
#1
ENTREGA
TRACTOR
1
