3 LAITTEEN ESITTELY

3.1 Yleistä
TERRA 320 SMC Classic, Smart ovat vakiovirta-vaihtosuuntaajia,
jotka on kehitetty elektrodi- (MMA), MIG/MAG hitsaukseen.
Ne ovat täysin digitaalisia moniprosessorijärjestelmiä (tietojen
käsittely DSP:ssä ja tiedonsiirto CAN-väylän kautta) ja täyttävät
optimaalisesti useimpien hitsaussovellusten asettamat vaatimukset.

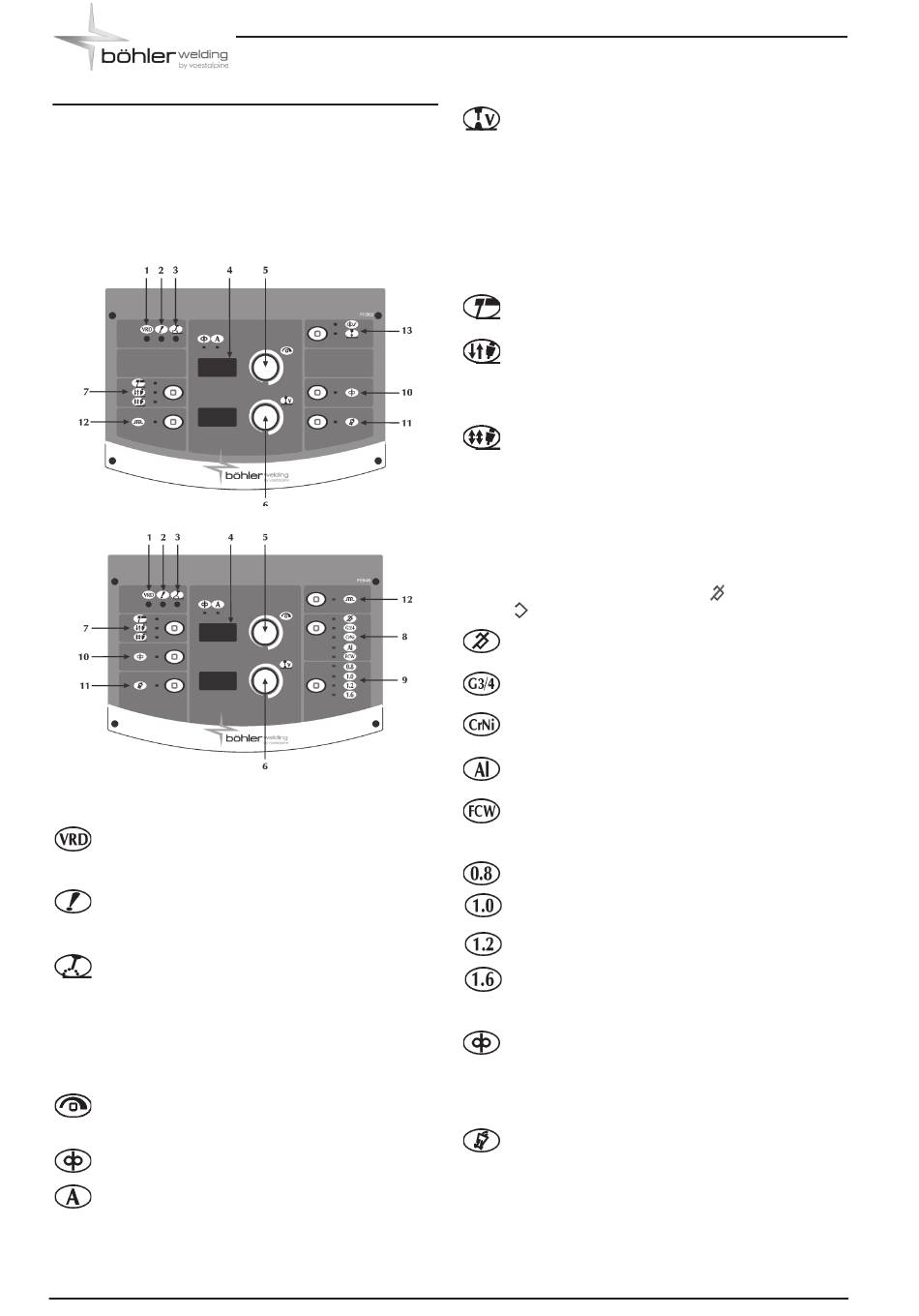

3.2 Etuohjauspaneeli

TERRA 320 Classic
TERRA 320 Smart
1 Jännitteenalennin VRD
Näyttää, että laitteen tyhjäkäyntijännitettä säädetään.
2 Yleishälytys
Ilmaisee mahdollisen suojalaitteiden laukeamisen, esi-
merkkinä lämpösuoja.
3 Virta päällä
Ilmaisee jännitteen olemassaolon laitteen lähtöliitän-
nöissä.
4 7-segmenttinäyttö
Mahdollistaa hitsauskoneen parametrien näytön käyn-
nistyksen aikana, asetusten, virta- ja jännitelukemien
näytön hitsauksen aikana sekä hälytysten ilmaisun.
5 Pääsäätövipu
Mahdollistaa hitsausvirran (MMA) portaattoman säädön.
Mahdollistaa pääsyn asetustilaan hitsausparametrien
valintaa ja asettamista varten.
Mahdollistaa langan syöttönopeuden portaattoman
säädön.
Mahdollistaa hitsausvirran säädön.
216
6 Pääsäätövipu
Mahdollistaa kaarijännitteen säädön.
Mahdollistaa kaaren pituuden säädön hitsauksen aikana.
Manuaalinen MIG/MAG-prosessi
Korkea jännite = pitkä kaari
Matala jännite = lyhyt kaari
Minimi 5V, Maksimi 55.5V
Synerginen MIG/MAG-prosessi
Minimi -5.0, Maksimi +5.0, oletus syn
7 Hitsausprosessi
Mahdollistaa hitsausmenetelmän valinnan.
Elektrodihitsaus (MMA)
2 vaihetta
Kahdessa vaiheessa painikkeen painaminen käynnistää
kaasuvirtauksen, kytkee jännitteen lankaan ja käynnis-
tää langansyötön; vapautettaessa painike kaasu, jännite
ja langansyöttö katkeavat.
4 vaihetta
Neljässä vaiheessa painikkeen ensimmäinen painallus
käynnistää kaasuvirtauksen, jolloin annetaan manuaali-
nen esikaasu; painikkeen vapauttaminen kytkee jännit-
teen lankaan ja käynnistää langansyötön.
Seuraava painallus pysäyttää langansyötön ja käynnistää
lopetusprosessin, jolloin virta palautuu nollaan; painik-
keen vapauttaminen katkaisee lopuksi kaasuvirtauksen.
8 Synergia (TERRA...Smart)
Mahdollistaa manuaalisen MIG
prosessin valinnan asettamalla hitsattava materiaali.
Manuaalinen MIG/MAG-prosessi.
Synerginen MIG/MAG-prosessi, hiiliteräksen hitsaus.
Synerginen MIG/MAG-prosessi, ruostumattoman teräk-
sen hitsaus.
Synerginen MIG/MAG-prosessi, alumiinin hitsaus.
Synerginen MIG/MAG-prosessi, täytelanka.
9 Langan halkaisija (TERRA...Smart)
Mahdollistaa synergiassa käytettävän langan halkaisijan
(mm) valinnan.
10 Langan syöttö
Mahdollistaa langan käsisyötön ilman kaasua ja virtaa
langassa.
Mahdollistaa langan asettamisen poltinrunkoon hitsauk-
sen valmisteluvaiheissa.
11 Kaasutestipainike
Mahdollistaa kaasupiirin tyhjentämisen epäpuhtauksista
sekä kaasun paineen ja virtauksen esisäädön hitsauste-
hoa kytkemättä.
tai synergisen MIG
