MARQUER LES TROUS À PERCER
Marquer avec un pointeau les trous à percer sur le gabarit,
tel qu'indiqué.

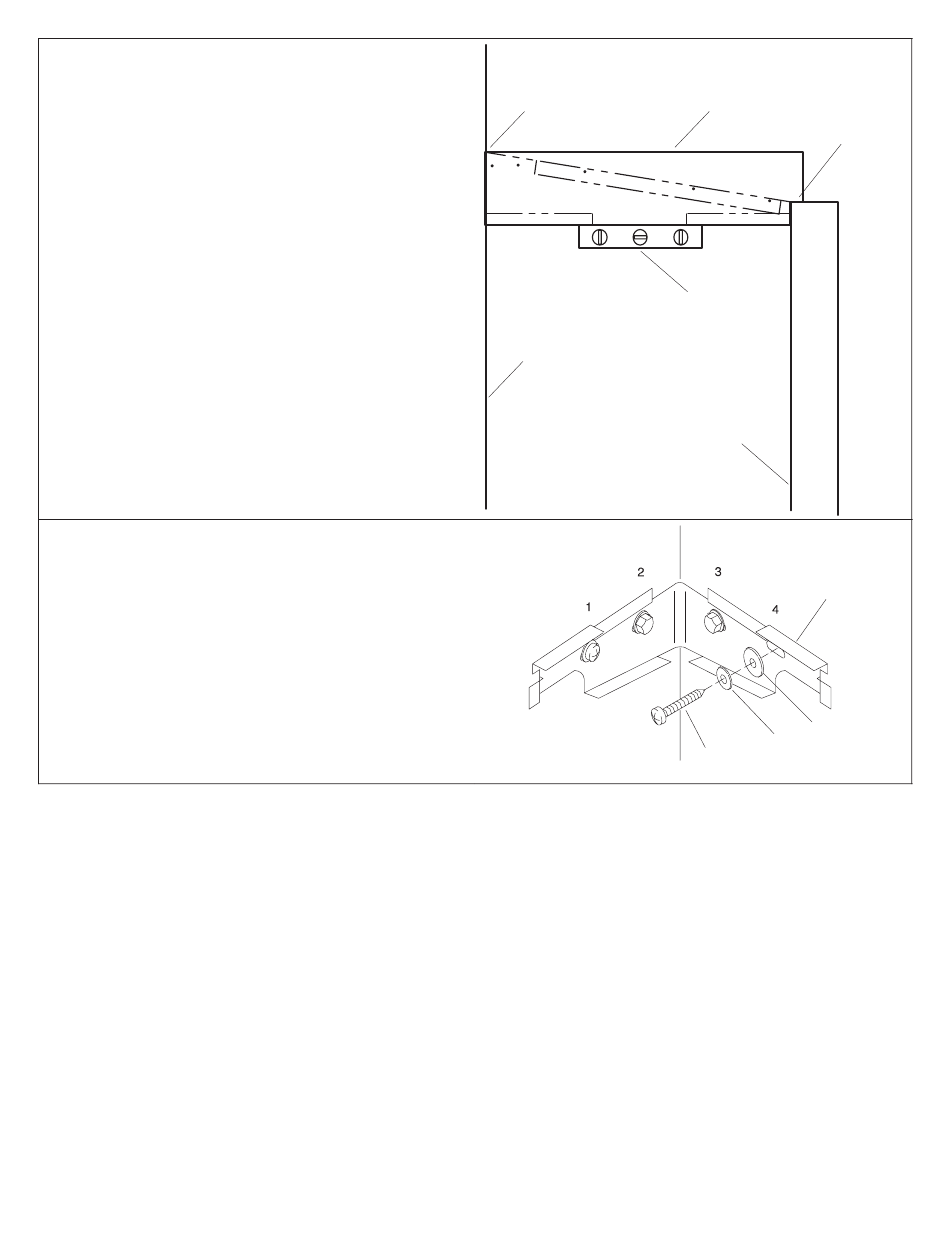

Placer le gabarit sur le coin de l'enceinte de douche,
contre le mur fini, tel qu'illustré. Le gabarit doit être de
niveau avec le mur de masque. Marquer l'emplacement
des trous sur le mur fini. Placer la marque de crayon au
coin supérieur.
Inverser le gabarit pour le mur opposé, puis aligner le coin
arrière du gabarit en utilisant les marques de crayon et les
emplacements des trous marqués sur le mur. Le gabarit
doit être de niveau avec le coin.
Percer des trous de 3/16 po dia.
Pour les trous des quatre coins, contre-percer seulement
le matériau du mur fini, afin qu'il y ait suffisamment de
dégagement pour les tire-fonds de 1/4 po (5/16 dia).
Fixer des dispositifs d'ancrage sans épaulement dans le
reste des trous.
INSTALLER LES SUPPORTS DE COIN
Installer sans serrer le support de coin suivant l'une des
méthodes suivantes, selon le type d'ossature utilisée. Ne
pas serrer les boulons à ce moment.
POUR L'OSSATURE RECOMMANDÉE : Utiliser quatre
tire-fonds et rondelles en acier inoxydable pour installer
le support de coin (quatre orifices).
POUR L'OSSATURE ALTERNATIVE : Utiliser quatre
tire-fonds et rondelles en acier inoxydable aux
emplacements #2 et #3, tel qu'illustré. Utiliser une vis #8,
une rondelle plate #8 et une rondelle plate de 1/4 po en
acier inoxydable aux emplacements #1 et #4.
Kohler Co., Kohler, WI U.S.A.
Placer la marque
de crayon ici
Coin de mur
dans la douche
Enceinte de douche
23
Gabarit
Ouverture de
cannelure
Niveau
Support
de coin
Rondelle
Rondelle #8
de 1/4 po
Vis #8
AB
