6.2. Instrucciones de montaje

• La unidad debe colocarse solo
en espacios que nunca alcancen
temperaturas bajo cero.
• La unidad puede montarse en
una pared o marco independiente
que se puede instalar en áreas de
producción, así como anclarse al
suelo.
• Para el montaje en las paredes,
debe tenerse en cuenta lo siguien-
te:
• La pared de montaje debe estar
hecha de ladrillo estable o de
hormigón.
• El soporte suministrado debe
asegurarse a la pared mediante los
tornillos incluidos y las correspon-
dientes espigas.
• El soporte de pared debe montarse
en la pared según la descripción
anterior y la estación queda colga-
da en el soporte.

6.3. Transporte

Para un transporte seguro de la unidad, recomendamos
asegurarse siempre de que la unidad no pueda deslizar-
se ni inclinarse. La unidad debe asegurarse mediante
correas.
Transporte de la unidad solo en posición horizontal.
La unidad no debe colocarse sobre la parte delantera,
donde se encuentra el panel de operación. Tampoco se
puede colocar sobre la parte superior ni inferior donde
se encuentran las conexiones y salidas.
En caso de trasladarse a temperaturas de aproxima-
damente 0º C (32º F) o inferiores, debe asegurarse de
haber vaciado por completo el agua de la unidad. En
caso contrario, puede dañarse la unidad.

6.4. Vibraciones

Las vibraciones mano-brazo deben respetar la normati-
va ISO 5349-1.
6.5. Alimentación
Las instrucciones de conexión se indican en los cables.
El orden de las fases es subordinado.
6.6. Interruptor de circuito de pérdida a tierra
(ELCB)
Cuando se utilice un interruptor de circuito de pérdida a
tierra (ELCB), también llamado dispositivo de corriente
residual (RCD) o interruptor de circuito de corriente re-
sidual (RCCB) en un sistema que incorpore una unidad
de velocidad variable conectada a 400 V trifásicos:
El nivel de desplazamiento del ELCB debe ser de 300
mA.
(30 mA utilizados en un entorno doméstico no funciona-
rán debidamente debido a la pérdida a tierra.)

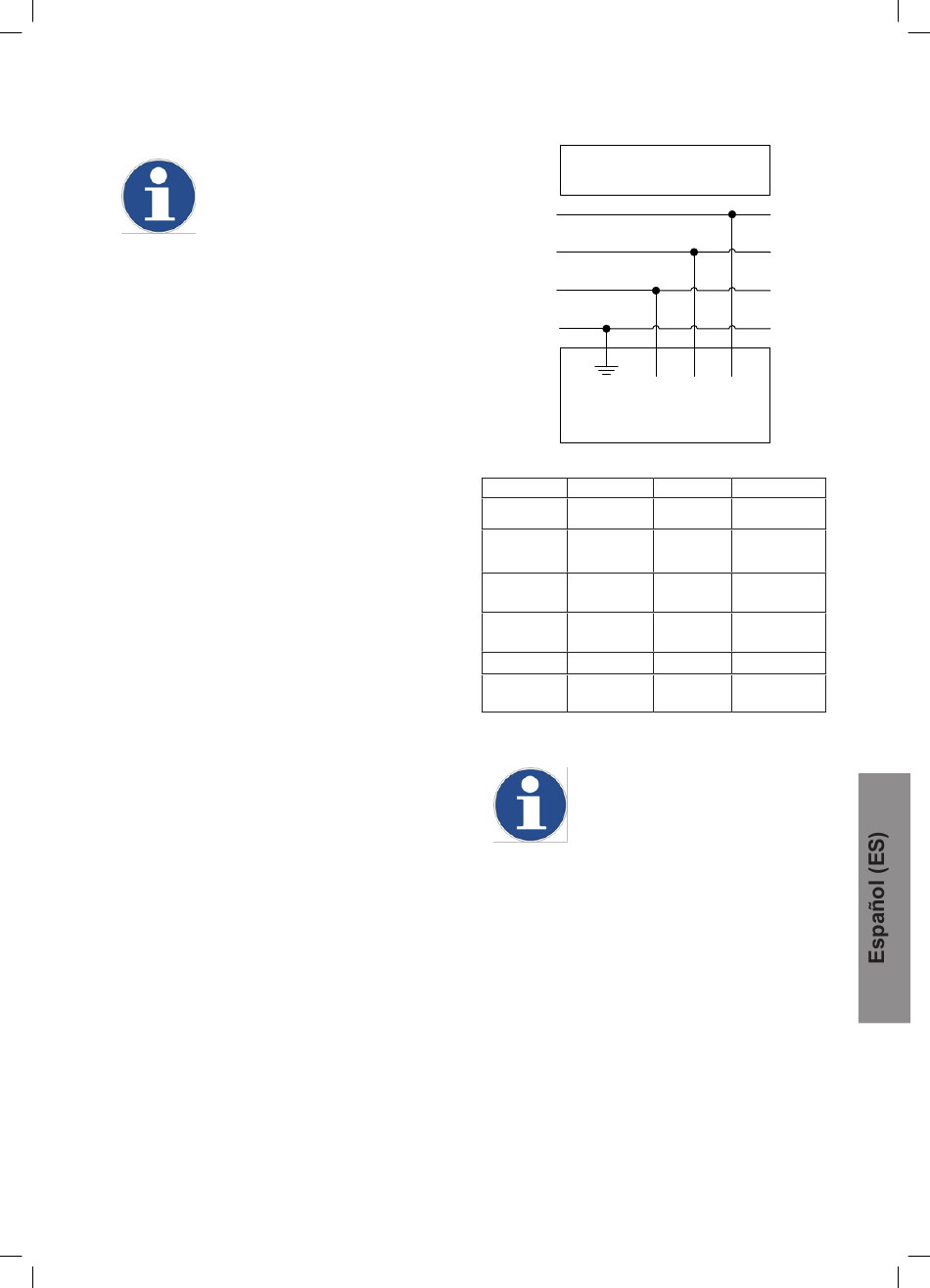

Interruptor de servicio:
Mains
3/PE 400 Vac ± 10%
48 Hz ... 62 Hz
L1
L2
L3
PE
Green/Yellow L3
Note: Phase sequence unimportant.
Connecting cable.
BW3
Tensión
3/PE 400 Vac 3/PE 400 Vac
±10% ±10%
Frecuen-
50/60 Hz 50/60 Hz
48 -0%...62 48 -0%...62
cia:
+0% +0%
Carga del
4 kW
motor:
Corriente
10.6 A
nominal
Fusible:
16 A
2.5 mm 2
L1, L2, L3,
PE
6.7. Conexión del agua
• Antes de conectar la unidad al tubo
flexible de suministro de agua, la
línea de suministro debe enjua-
garse muy bien para eliminar las
impurezas de suciedad y virutas de
metal.
• La conexión del agua debe rea-
lizarse en la parte superior de
la unidad (véase el dibujo de la
distribución).
• El diámetro interno mínimo del
conducto del suministro debe ser
al menos de 1 1/4" en el exterior
(ø36mm en el interior).
• La unidad debe estar equipada
con una válvula de cierre para el
agua en la entrada (véase el dibujo
110003601).
.
L2 L1
BW4 BW7
3/PE 400 Vac
±10%
50/60 Hz
48 -0%...62 +0%
5.5 kW 10 kW
14.2 A 27 A
20 A 35 A
2.5 mm 2 6 mm 2
