Sistema PremiLine 58
Directrices específicas del sistema
Compensación de presiones

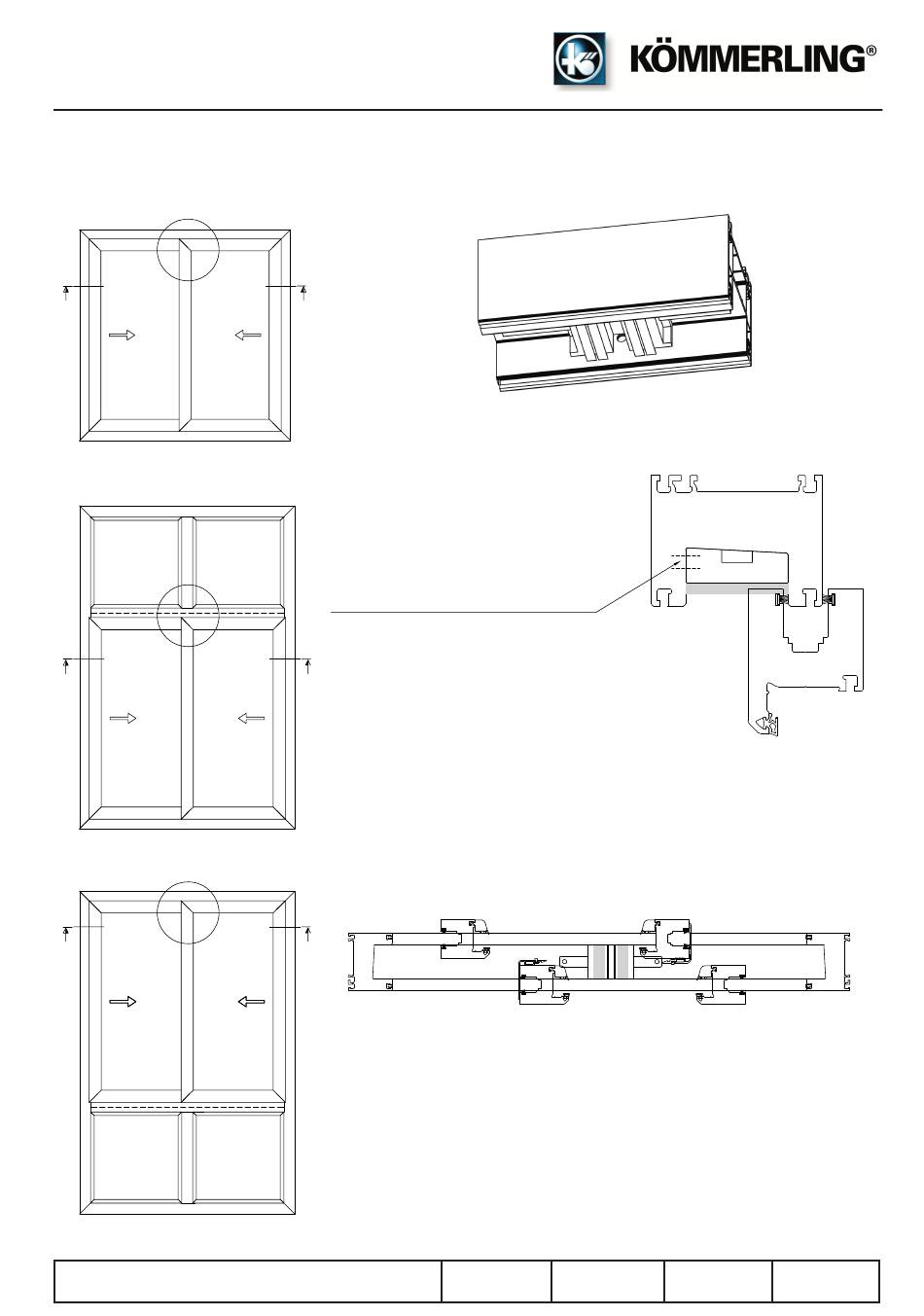

Compensación de presiones en marco sobre la pieza de estanqueidad superior
Alzado Representado con Vista
Alzado representado con vista exterior a la vivienda
Exterior a la Vivienda
1
"1"
A
EJEMPLO-1
1
"1"
A
EJEMPLO-2
1
"1"
A
EJEMPLO-3
Edición I: 14 Febrero de 2018
A
Detalle 1
DETALLE -1
En la zona donde se monta la pieza
de estanqueidad, frente a su cavidad,
se debe realizar un taladro de Ø 8mm
En la zona donde se monta la pieza de
en la pared interior del tope del marco
estanqueidad se debe realizar un taladro
de O 8 mm. en el interior del marco
A
A
SECCIÓN A-A: Descompresión de la pieza de estanqueidad superior
SECCION A-A
Descompresión de la pieza de estanqueidad superior
Sin escala
Sección superior
SECCIÓN SUPERIOR
Escala Sistema
PremiLine 58
Indice Página
5.1 11
