Sistema PremiLine 58
Directrices específicas del sistema
Colocación de poste de marco 1397
Unión en T del poste 1397 -marco como poste-. (Sólo como poste con marcos 1397 y 2166)
- En el dibujo 1 se representan los marcos sobre los que se puede hacer la instalación de poste con esta solución.
- Cortar el poste a su medida (h), según marco utilizado y directrices de medidas de corte.
- Retestarlo según Dib. 3.
- Reforzar el poste.
- Hacer 4 taladros en el marco si el poste se coloca en posición horizontal y 2 si es vertical (se evita colocar 2 tonillos en la
cámara de desagües para que el agua no pase por estos puntos). Taladros: Ø4 mm (Ver Dib.2 y medidas en pág. 23).
- Colocar la pieza de estanqueidad 9794.
- Sellar todo el perímetro de unión entre poste y marco.
- Atornillar pasando los tornillos desde los pies del marco y roscándolos sobre los gusanillos del poste.
Cara exterior del perfil
Edición I: 14 Febrero de 2018
Solución A:
Fijación con tornillos

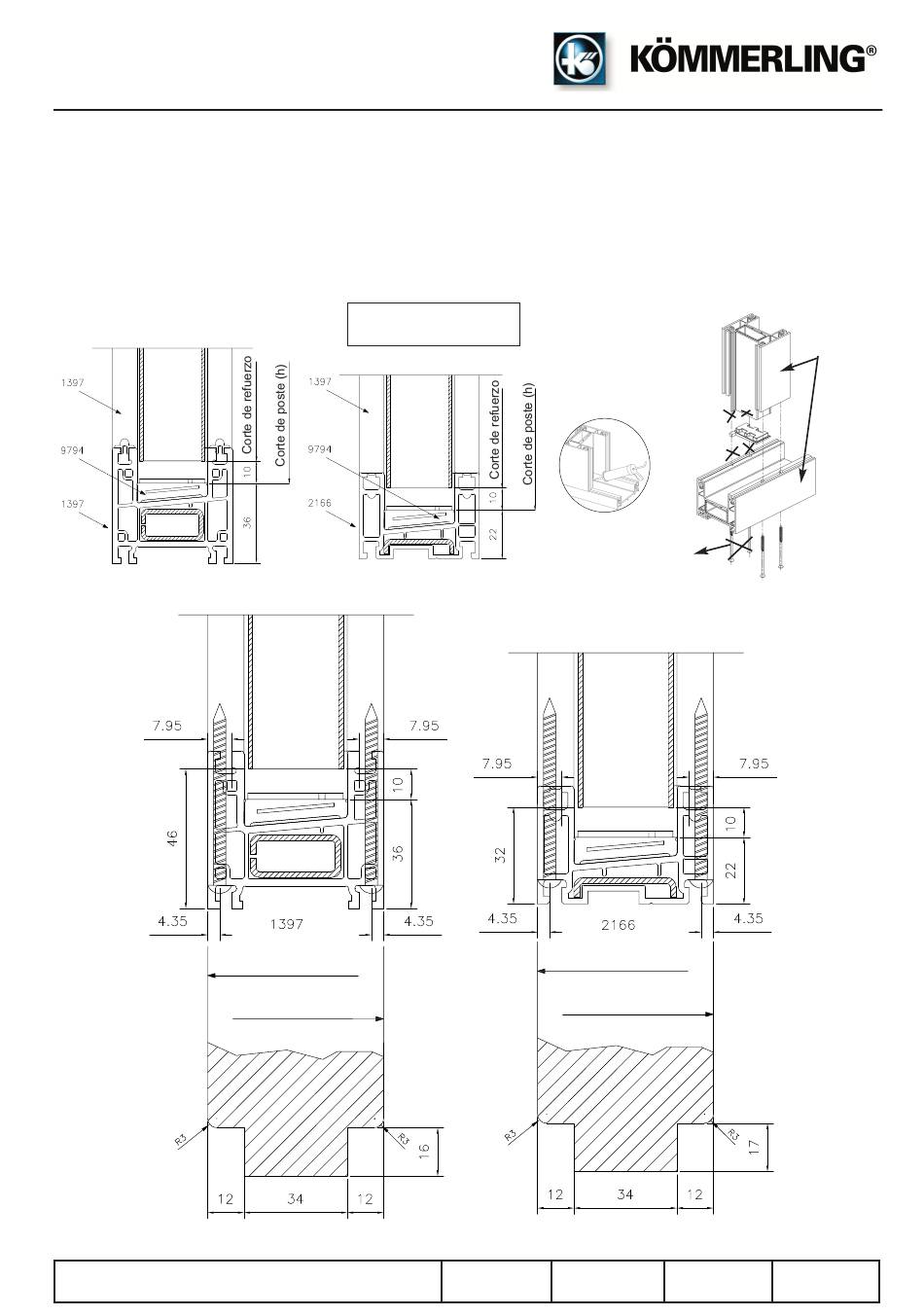

Dib. 1
Cara interior del perfil
Dib. 3: Retestado del poste
Anteriormente, deben
sellarse los extremos del
perfil de forma que queden
cerradas todas las cámaras
Los tornillos NO deben
atravesar
las cámaras de desagüe
Cara exterior del perfil
Cara interior del perfil
Escala
Sistema
Sin escala
PremiLine 58
1397
9794
Dib. 2
