Sistema PremiLine 58
Directrices específicas del sistema
Colocación de poste 2173 / 2174
Unión en T del poste 2173/2174 - hoja como poste - (Sólo es posible con el marco 2168)
- Cortar el poste a su medida (h): Altura del marco - 66mm
- Proceder a su retestado según plano inferior (Dib.1)
- Cortar el final de los tabiques del canal de herraje del poste en chaflán, a 45º (Dib.2)
- Sellar con silicona el galce del poste y el canal de herraje del poste 2173/2174 antes de colocar las escuadras
- Atornillar las escuadras
- Sellar con silicona el galce del marco 2168 antes de colocar el poste 2173/2174
- Colocar el poste 2173/2174 en el marco 2168
- Para fijar el poste 2173/2174 al marco 2168, colocar las escuadras:
J165 en el galce de acristalamiento y la J163 (poste 2174) o la J164 (poste 2173) en el canal de herraje
- Se fija la escuadra con tornillos Ø3.5 x 13mm
- Antes de fijar las escuadras, asegurarse de que el poste se ha sellado con silicona en el galce y el canal de herraje.
- Cuando los elementos son altos, siempre debe colocarse el poste 2173 con el refuerzo V293.
Cara exterior

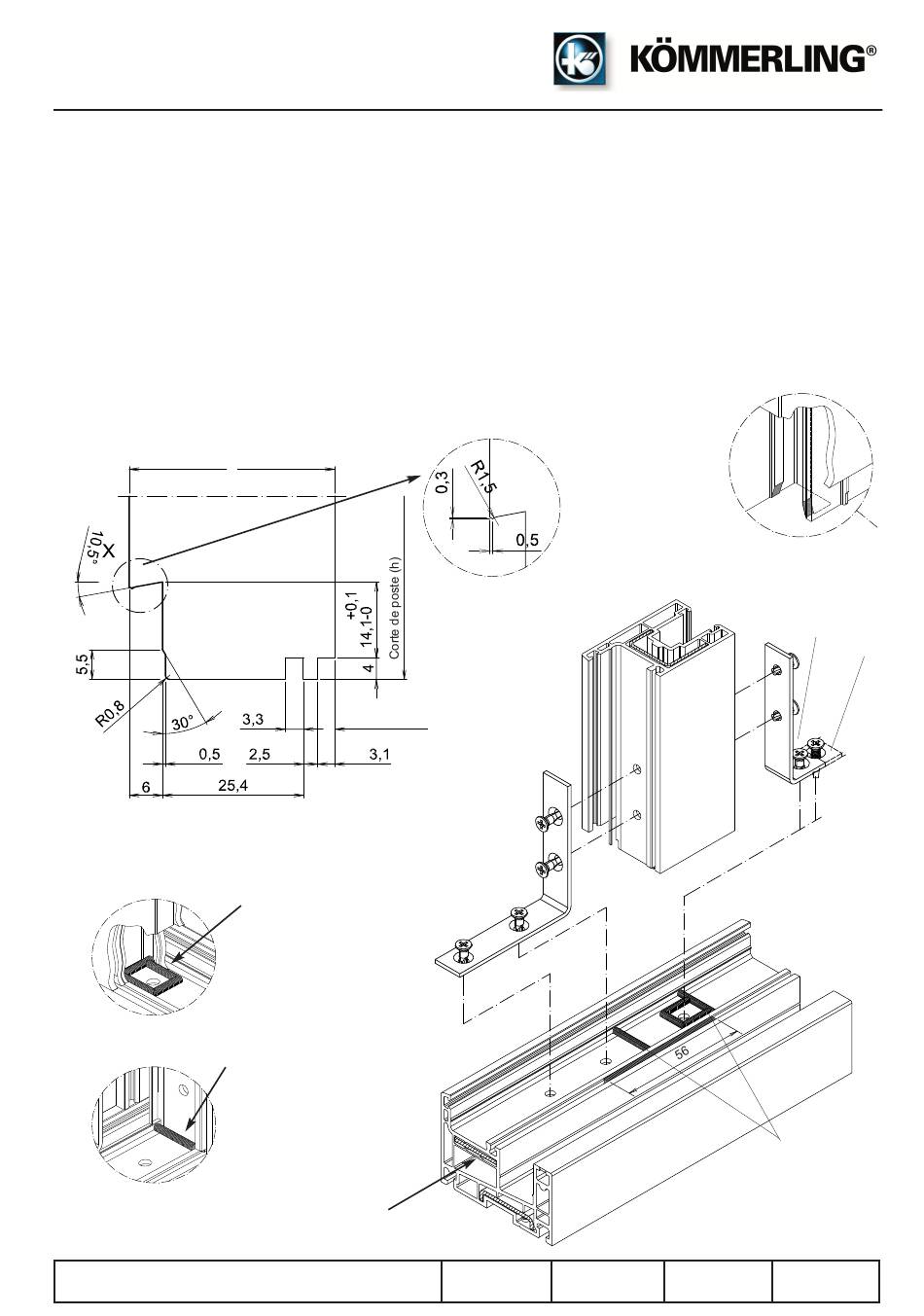

Dib.1 Retestado de poste
Sellado del galce de
poste con silicona
Sellado del canal
de herraje de
poste con silicona
Dib.3 Sellado previo al
atornillamiento de
escuadras
Edición I: 14 Febrero de 2018
Detalle X
Cara interior
Lado de referencia
Refuerzo, sólo horizontal del lado
del fijo, para fijar escuadras
Dib.2 Corte de los tabiques del canal
de herraje de poste en chaflán, a 45º
J165
Escala
Sistema
Sin escala
PremiLine 58
(Dib.3)
J163
2174
(2173)
2168
Silicona
en canal de junquillo
y galce
Dib. 4 Montaje de poste
Indice
5.1
J164
Página
21
