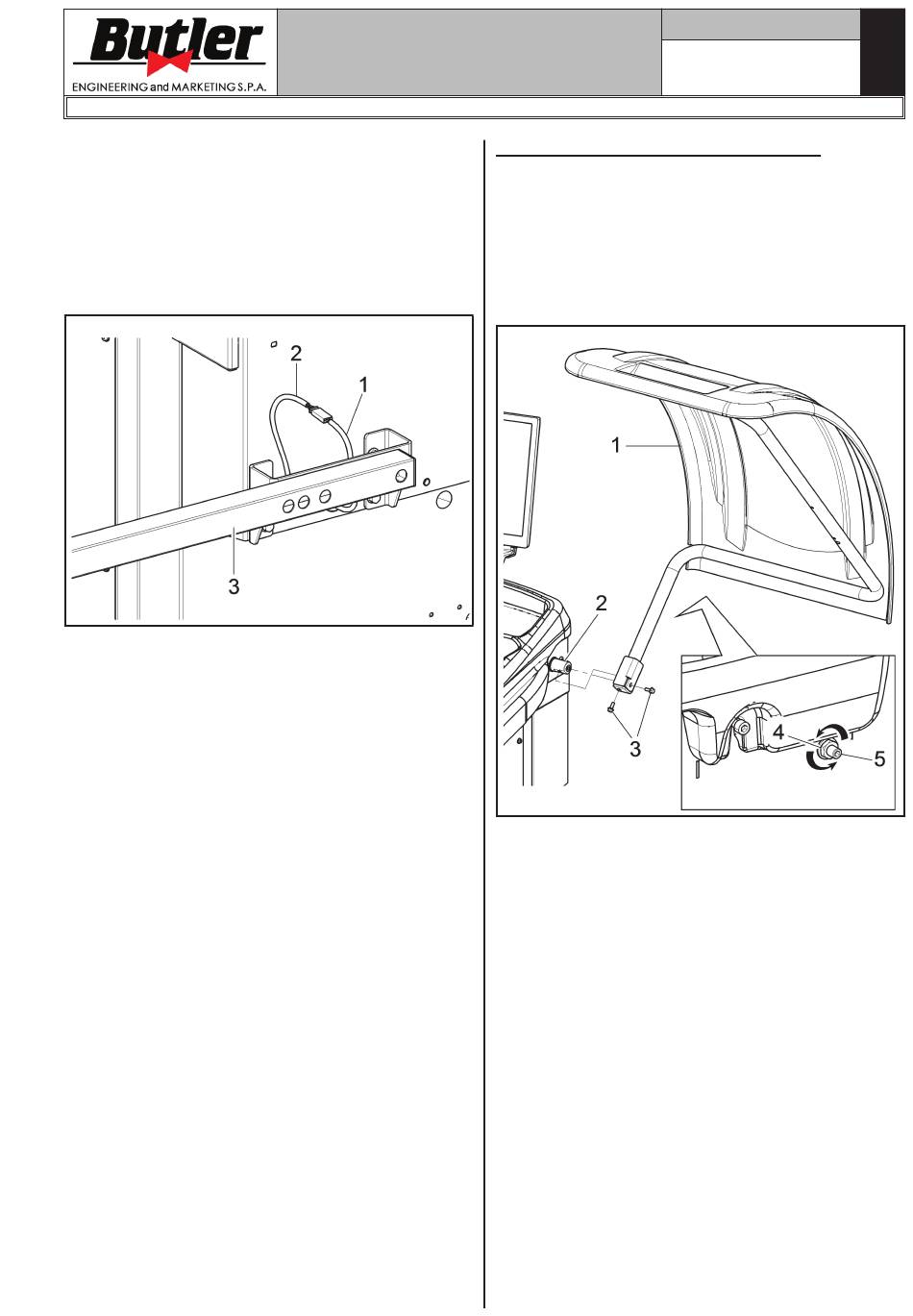

3. Conectar el conector (Fig. 17 ref. 1) del cable pro-
veniente del interior de la máquina en el conector
(Fig. 17 ref. 2) del cable que sale del brazo del
palpador. Introducir la parte del cableado con los
conectores en el interior del brazo (Fig. 17 ref. 3).
4. Fijar el cableado con abrazaderas.
5. Habilitar el palpador de anchura y realizar el cali-
brado del dispositivo.
Fig. 17
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
9.2.5 Montaje cárter de protección
1. Montar el cárter de protección (Fig. 18 ref. 1) al
soporte (Fig. 18 ref. 2) con los tornillos (Fig. 18
ref. 3).
2. Regular el movimiento del cárter aflojando la tuerca
(Fig. 18 ref. 4) y enroscando (aumento de frena-
do de rotación) o desenroscando (disminución de
frenado de rotación) la tuerca (Fig. 18 ref. 5).
Fig. 18
