Zum Einbau des Digital-Decoders
Analogstecker entfernen
Retirar el enchufe falso
2 para colocar el decoder digital
Enlever la fiche dummy
pour monter le décodeur digital
Remove dummy
plug to fit digital decoder
4
6
2
5
7
9
HORNBY DEUTSCHLAND GmbH, HORNBY AMERICA INC
Ostpreußenstraße 13, 3900-C2 Industry Drive
96472 Rödental East, FIFE, WA 98424
Deutschland USA

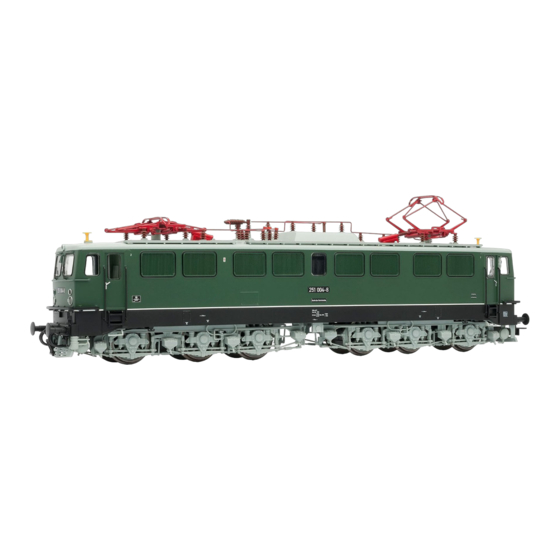

Elektrische Lokomotive E251 004-8
ERSATZTEILLISTE / PIEZAS DE RECAMBIO / PIECES DE RECHANGE / LIST OF SPARES
Nummer
Bezeichnung
Número Descripción
Description
Nombre
Description
Number
Set Stromabnehmer
Set Pantógrafo
1
Pantographes
Pantograph Set
Zurüstteile
Accesorios decorativos
2
Accessoire decoratif
Decorative accesories
Gehäuse, komplett mit Lichtleitern
Carrocería, difusores
3
Carrosserie, difuseurs
Body shell with light pipes
Haupt-und Lichtplatinen
Circuito impreso principal y circuito impreso con luces
4
Circuit imprime, carte de circuit imprime eclairege
Main PCB and light PCB´s
Motor-Satz
Motor
5
Pack moteur
Motor pack
Kupplungen mit Kupplungsmechaniken
Enganches y mecanismo de enganche K
6
Attelages et mécanisme d'attelage
Couplers and coupler mechanisms
Drehgestell 1, komplett
Bogie 1, completo
7
Bogie 1, complet
Bogie 1, complete
Drehgestell 2, komplett
Bogie 2, completo
8
Bogie 2, complet
Bogie 2, complete
Haftreifen
Aros de adherencia
9
Bandage d'adhérence
Traction tyre
Service Sheet HNBS-334
Issued May 2015
Ersatzteil-Nr.
Ref. repuesto
Réf. rechange
Spare part ref.
HN2198/01
HN2286/02
HN2286/03
HN2285/04
HN2198/12
HN2285/06
HN2285/07
HN2285/08
HN2198/21
14+
