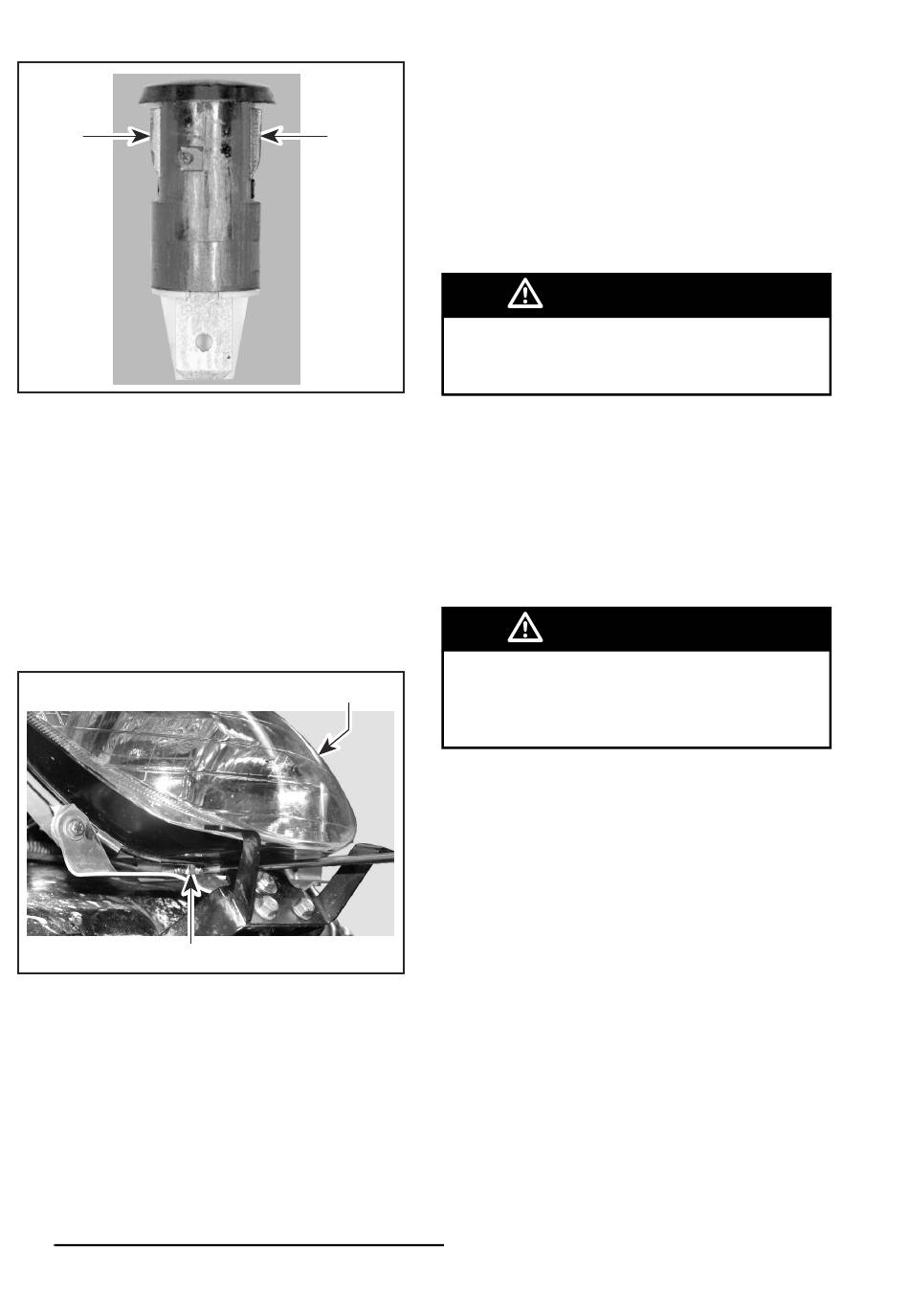

Presione ambas pestañas y extraiga la
lámpara indicadora del orificio.
1
V02A0FY
1. Pestañas
Instalación
Para la instalación, invierta el procedimiento
de extracción.
Ajuste de la orientación del haz
Extraiga la coraza frontal.
Utilizando un destornillador largo, gire el
tornillo de ajuste en el sentido de las agujas
del reloj para elevar el interior del faro y en
sentido contrario para hacerlo descender.
2
V02G1QY
1. Faro
2. Tornillo de ajuste
Ajuste la altura del haz según su conveniencia
y, a continuación, instale de nuevo la coraza
frontal.
96
Conjunto de la transmisión
Suspensión trasera basculante
y cubo de la rueda
Revisión
1
Compruebe si estos componentes presentan
daños (grietas, holgura excesiva o perforacio-
nes por corrosión) cada 25 horas o cada
1.250 km (800 m.). Si se detecta alguno de
estos tipos de daño NO UTILICE EL VEHÍCU-
LO Y CONSULTE A UN DISTRIBUIDOR AU-
TORIZADO DE ATV BOMBARDIER.
No conduzca nunca un vehículo con la
suspensión trasera basculante o un
cubo de rueda defectuosos.
Lubricación
Lubrique la suspensión trasera basculante
con grasa sintética para suspensiones (Refª.
293 550 033).
Cadena de transmisión
Ajuste la cadena de transmisión antes de
cada conducción.
Sitúe el interruptor de encendido en su
1
posición OFF antes de su comproba-
ción, ajuste o lubricación de la cadena
de transmisión.
Revisión
Este ATV está equipado con pasadores y
r o d i l l o s se l l ad o s p o r j u n t as tó r i ca s y
engrasados permanentemente. Antes de
hacer funcionar el vehículo, inspeccione
siempre la cadena de transmisión.
Verifique posibles daños o pérdida de juntas
tóricas o rodillos y corrija el ajuste de la
holgura.
Lubricación y Limpieza
PRECAUCIÓN: No lave nunca la cadena
con un limpiador de alta presión ni con
gasolina. Se provocarían daños sobre la
jun ta tó ric a , c au sa nd o su de sg aste
prematuro y averías en la cadena de
transmisión.
Limpie las superficies laterales de la cadena
con un trapo seco.
NOTA: No cepille la cadena.
