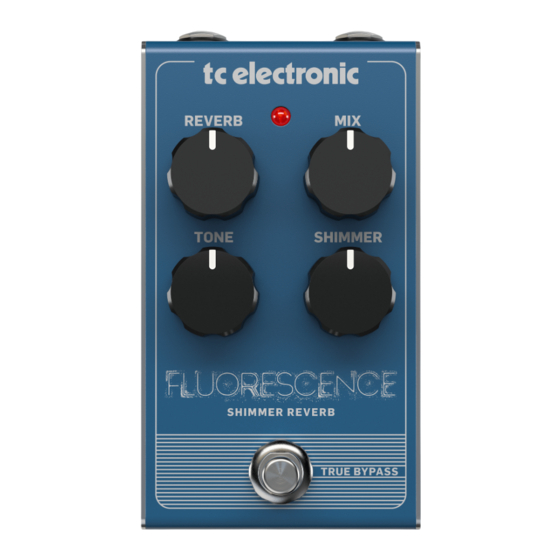

TC Electronic FLUORESCENCE SHIMMER REVERB Guia De Inicio Rapido

TC ELECTRONIC
FLUORESCENCE
SHIMMER REVERB
Shimmering Reverb Pedal with Intuitive 4-Knob
Interface for Modern, Ethereal Reverb Sounds
Quick Start Guide
(4)
(6)
(3)
(1)
(2)
(EN) Controls
(1) Input/Output jacks – Connect a 1/4" cable from your
guitar to the INPUT jack, and connect a cable from the
OUTPUT jack to your amplifier.
9 V DC – Connect a 9 V power supply (not included).
(2)
Footswitch – Turns the effect on and off. The LED will
(3)
light when the pedal is engaged. The pedal operates in
true bypass when disengaged.
(4) REVERB – Adjusts the decay (length) of
the reverb.
MIX – Adjusts how much reverb is blended with the
(5)
dry signal.
TONE – Adjusts the brightness of the reverb.
(6)
SHIMMER – Determines the pre-delay between the dry
(7)
signal and the audible reverb effect.
(ES) Controles y conectores
(1) Tomas de entrada/salida (Input/Output) – Conecte
un cable con clavijas de 6,3 mm desde su guitarra a
la toma INPUT y otro cable desde la toma OUTPUT al
amplificador.
(2) 9 V DC – Conecte un adaptador de corriente de
9 V (opcional).
(3) Pedal (Footswitch) – Esto activa y desactiva el efecto.
El piloto se iluminará cuando el pedal esté activo.
Cuando no esté activo, este pedal ofrece un bypass real.
(4) REVERB – Este mando ajusta el decaimiento (longitud)
de la reverb.
(5) MIX – Esto ajusta la cantidad de reverb que es mezclada
con la señal seca.
(5)
(6) TONE – Esto ajusta el brillo de la reverb.
(7) SHIMMER – Este mando determina el pre-retardo que
hay entre la señal seca y el efecto reverb audible.
(7)
Réglages et connecteurs
(FR)
(1) Entrée et sortie – Connectez un câble Jack 6,35 mm
entre votre guitare et l'entrée de la pédale. Connectez
également un câble entre la sortie de la pédale et
l'entrée de votre ampli.
(2) 9 V DC – Permet de connecter un adaptateur secteur 9
V (non fourni).
Contacteur au pied – Permet d'activer/de désactiver
(3)
l'effet. La LED s'allume lorsque la pédale est activée.
Lorsque l'effet est désactivé, la pédale fonctionne en
true bypass.
REVERB – Permet de régler la durée du déclin de
(4)
la reverb.
MIX – Permet de régler la quantité de reverb mélangée
(5)
au signal non traité.
(6) TONE – Réglage de la brillance de la reverb.
(7) SHIMMER – Détermine la durée du pré-delay entre le
signal non traité et le signal traité par la reverb.
(DE) Regler und Anschlüsse
(1) Eingangs-/Ausgangsbuchsen – Schließen Sie das
6,3 mm-Kabel Ihrer Gitarre an die INPUT-Buchse an und
verbinden Sie die OUTPUT-Buchse über ein weiteres
Kabel mit Ihrem Verstärker.
(2) 9 V DC – Schließen Sie hier einen optionalen 9 V
Netzadapter an.
(3) Fußschalter – Schaltet den Effekt ein und aus. Bei
aktiviertem Pedal leuchtet die LED. Bei deaktiviertem
Pedal wird das Signal vollständig am Pedal
vorbeigeführt (echter Bypass).
(4) REVERB – Regelt das Decay (Länge) des Reverbs.
(5) MIX – Regelt, wieviel Reverb dem trockenen Signal
beigemischt wird.
(6) TONE – Regelt die Helligkeit des Reverbs.
(7) SHIMMER – Regelt das Pre-Delay zwischen trockenem
Signal und hörbarem Reverb-Effekt.
Controles e Conectores
(PT)
Jacks Input/Output – Conecte um cabo de 1/4" da
(1)
sua guitarra ao jack INPUT, e conecte um cabo do jack
OUTPUT ao seu amplificador.
(2) 9 V DC – Conecte uma fonte de alimentação de
9 V (não inclusa).
(3) Footswitch – Liga e desliga o efeito. O LED acenderá
quando o pedal estiver ativado. O pedal opera em true
bypass quando desativado.
(4) REVERB – Ajusta o decaimento (duração)
da reverberação.
(5) MIX – Ajusta o quanto de reverberação é misturada ao
sinal seco.
TONE – Ajusta o brilho da reverberação.
(6)
(7) SHIMMER – Determina o pré-atraso entre o sinal seco e
o efeito de reverberação audível.
コントロール類およびコネクター類
(JP)
(入力/出力) ジャック
(1) Input/Output
ケーブルを使って、 ギターを入力
ックに接続し、 出力 (OUTPUT) ジャックとお
使いのアンプリファーを接続します。
– 9 V パワーサプライ (別売) を接続し
(2) 9 V DC
。
ます
(フットスイッチ) – エフェクトのオ
(3) Footswitch
ン/オフをおこないます。 ペダルの有効時は
が点灯します。 ペダルの無効時はトゥルーバイ
パスとなります。
(リバーブ) リバーブの減衰 （長さ） を
REVERB
(4) –
調節します。
(ミックス) – ドライ信号にブレンドするリバ
MIX
(5)
ーブの量を調節します。
(トーン) – リバーブのブライトネスを調
(6) TONE
節します。
(シマー)– ドライ信号から可聴リバ
(7) SHIMMER
ーブエフェクトまでの、 プリ-ディレイを設定
します。
(CN)
控制和接口
(1) Input/Output 接口 –
连接吉他的
OUTPUT
接口, 将插入 接口的线连接到功放。
9 V DC –
(2) 9 V
连接 电源 （不随货供应）。
Footswitch
(3)
– 打开和关闭效果。 当踏板开启时,
LED
灯亮。 当其关闭时, 踏板工作在真正的旁通。
(4) REVERB –
调节混响的衰减 （长度）。
(5) MIX –
调节同干信号混合的混响量。
(6) TONE –
调节混响的明亮度。
(7) SHIMMER –
调节干信号和可听见的混响效果之
间的预延迟。
インチ
– 1/4
(INPUT) ジャ
LED
1/4"
INPUT
线到
