• Bringen Sie die zuvor entfernten Befestigungs-
schrauben wieder an.
• Den Steckverbinder des Displaykabels samt
Erde wieder an der Platine anstecken und das
Speisekabel anschließen.
• Schieben Sie die Maschine bis zum Anschlag
der Führungen und achten Sie dabei auf even-
tuelle Störungen durch die Kabel. Dann die
Kabel mit einem Kabelbinder zusammenbin-
den.
28

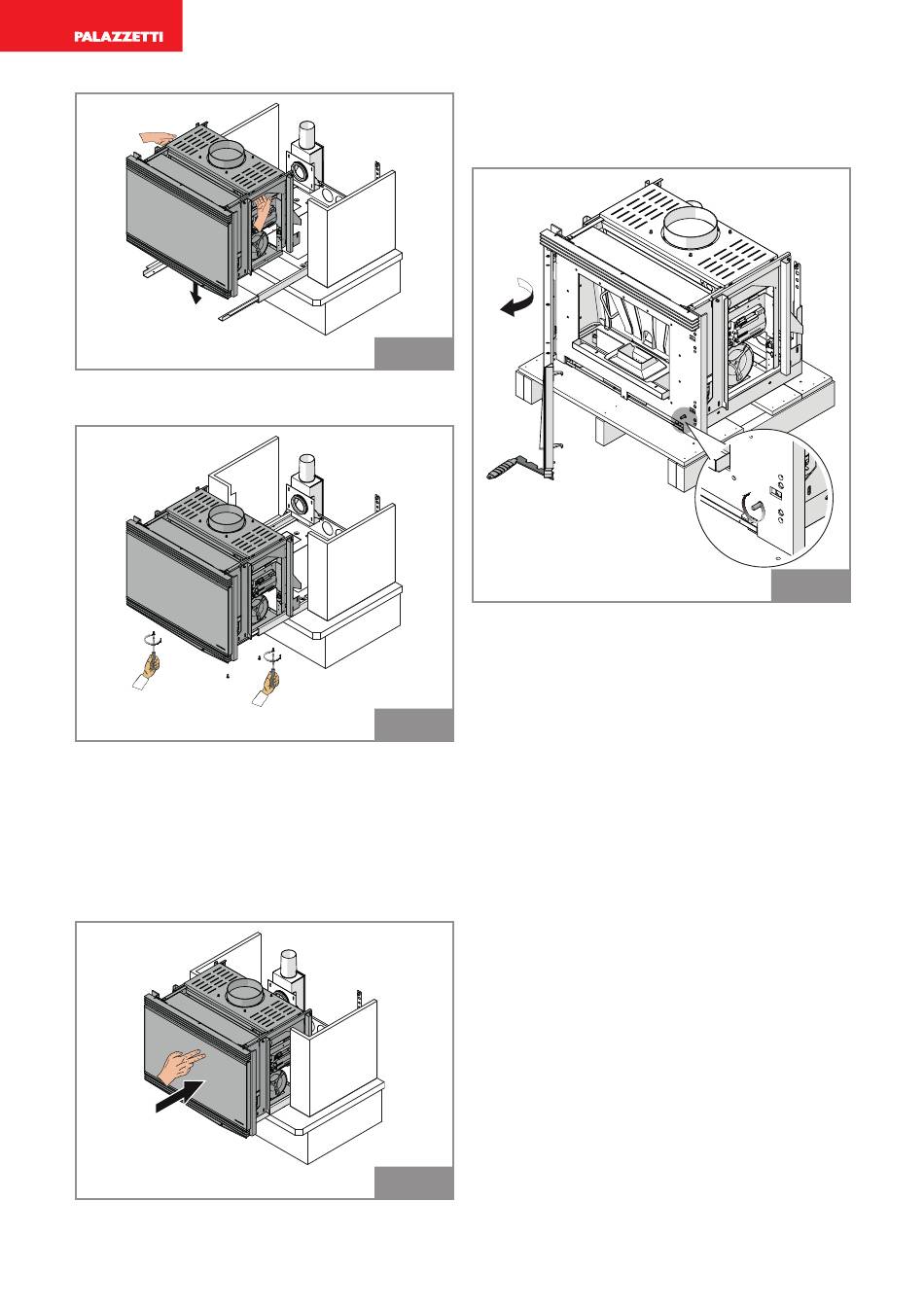

• Öffnen Sie die Tür, stecken Sie den Inbusschlüs-
sel (1) in den Schlitz der Anschlagentriegelung;
drehen Sie den Schließhebel im Uhrzeigersinn
in Position (2), um die Führungen zu verriegeln.
Abb. 29
• Schließen Sie die Tür
7.2.2 Installation eines Generators mit
Untergestell (A78/AC78)
Für die Installation in Strukturen aus Marmor
oder anderem Material ist der Einsatz mit Gleit-
Abb. 30
führungen ausgestattet, um das Herausziehen des
Gerätes zur Befestigung auf der Stützfläche, für die
normalen Inspektionen und für Kontrollen der me-
chanischen und elektrischen Teile zu erleichtern.
Das Untergestell wird beim Modell AC78 serien-
mäßig und beim Modell A78 optional geliefert.
• Nachdem die Palette entfernt wurde (siehe Ab-
schnitt: „HANDHABUNG UND TRANSPORT")
gehen Sie wie folgt vor:
• Die Höheneinstellung des Ofens erfolgt über
die Schrauben (A), die sich auf den Streben des
Untergestells befinden.
• Den Rahmen durch An- oder Abschrauben der
Gänsefußfüße (B) nivellieren.
• Die Unterkante des Ofens muss mindestens
1 cm über der Marmoroberfläche der Verklei-
dung liegen.
• 4 Löcher Ø 8 für die Befestigung des Rahmens
am Boden bohren. Den Rahmen selbst als
Schablone verwenden.
• Die Füße (B) der Basis mit robusten Stahlspreiz-
Abb. 31
dübeln Ø 8 mm (C) befestigen.
Abb. 32
