Pièces
Adaptateur
(CZ-TACG1)
Vis de montage
(M4 x 20 – 1 pièce)
Agrafe pour cordon de
montage
(1 pièce)
Collier de serrage (1 pièce)
Ruban adhésif double face
Fiche murale

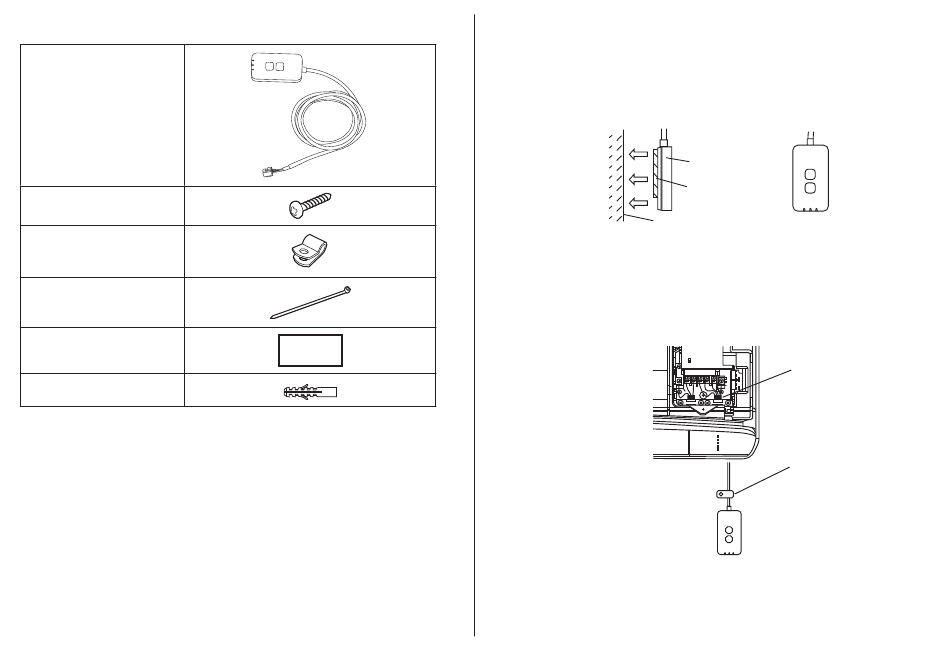

Installation de l'adaptateur

1. Fixez l'adaptateur avec du ruban adhésif double face sur
le mur, à proximité de l'unité intérieure.
- Couper l'alimentation électrique lors de l'installation de cet adaptateur.
- Assurez-vous que le mur est nettoyé et exempt de saletés.
2. Utilisez l'agrafe pour cordon pour fi xer le câble au mur.
Acheminez le câble comme indiqué dans le schéma de façon à ce qu'aucune
force extérieure ne s'exerce sur le connecteur dans l'adaptateur. En outre, du
côté de l'unité intérieure, utilisez le collier de serrage inclus pour regrouper les
câbles lorsque nécessaire.
Illustration générale à
utiliser pour l'installation
3. Raccordez le câble au connecteur CN-CNT de l'unité
intérieure.
Veuillez noter que l'emplacement du connecteur CN-CNT peut être différent
pour chaque unité intérieure. Veuillez consulter un revendeur agréé.
5
Adaptateur
Ruban adhésif
Mur
Collier de serrage
L N 1 2 3
Pince-câbles
