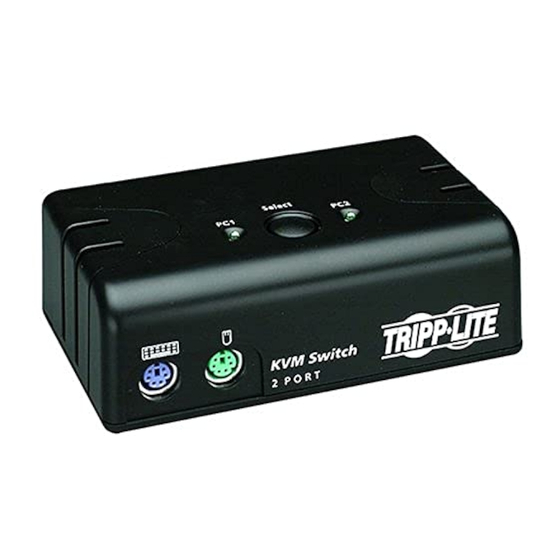

User's Manual
KVM Switches
(PS/2 Type)
Model #'s: B004-002 Series
Español
Français
Deutsch
Portuguese
NOTE: Follow these installation and operating procedures to ensure correct
performance and to prevent damage to this unit or to its connected devices.
Copyright © 2002 Tripp Lite. All rights reserved. All trademarks are the property of
their respective owners. Technical specifications are subject to change without notice.
B004-004 Series
11
21
31
41
