3.4 Teclado digital

Dispositivo que permite, mediante un código introducido en el teclado, activar o desactivar la instalación según
las parcializaciones con las que se ha subdividido .
Se suministra en las siguientes versiones:
20483: 2 módulos Eikon
16933: 2 módulos Idea
14483: 2 módulos Plana

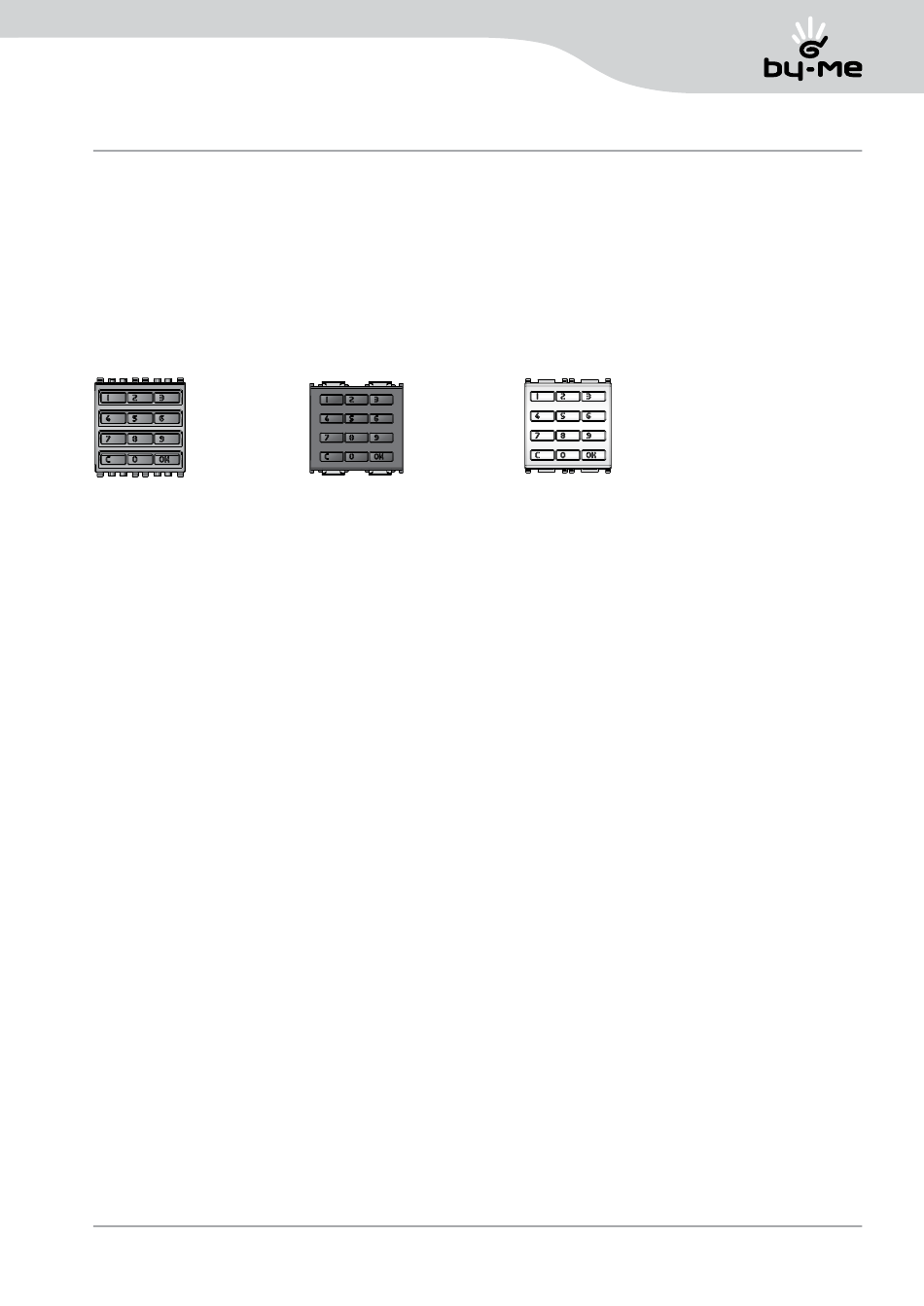

Eikon
Características técnicas
- Tensión nominal de alimentación (Vn): BUS 20-32 Vcc .
- Grado de protección: P30
- Temperatura de funcionamiento: -5 ÷ +45 °C (para interiores)
- Instalación: empotrado o de superficie (con caja de superficie 09975...)
- Tipo de protección: contra apertura y extracción con protección óptica antisabotaje incorporada
- Consumo: 15 mA
- Posibilidad de programar la zona de pertenencia mediante la centralita
- Pulsador de configuración (tecla C )
- Zumbador de señalización: 85 db(A) a 10cm
- Led de señalización para cada pulsación de la tecla; la tecla OK posee un led bicolor rojo/verde
- Memoriza hasta 30 códigos diferentes de 5 dígitos cada uno (100 .000 combinaciones)
Funcionamiento
El dispositivo se utiliza para conectar y desconectar, total o parcialmente, el sistema antiintrusión .
Mediante el teclado de 12 teclas es posible introducir un PIN de cinco dígitos (código de acceso) que, luego,
permite seleccionar las parcializaciones por conectar o desconectar; una parcialización es un conjunto de zonas
que se activan o desactivan simultáneamente .
A cada PIN se le han de asociar una o más parcializaciones en la centralita; este PIN permite activar o desactivar
sólo las parcializaciones a las que está asociado .
En la centralita se pueden crear hasta 9 parcializaciones diferentes .
Procedimiento de puesta en marcha
1- Restablezca el teclado (véase procedimiento de Restablecimiento del dispositivo, pág . 160) .
2- Configure el teclado (véase procedimiento Añadir dispositivo bus pág . 159)
3- Introduzca un PIN de 5 dígitos que se ha de utilizar como código de acceso a la centralita (véase Gestión de
llaves SAI – Registrar una nueva llave y nuevo PIN teclado digital, pág . 165)
4- Introduzca al menos una parcialización (Parcialización – Gestión de las parcializaciones, pág . 162)
5- Asocie el PIN a la/s parcializaciones/s creada/s (Parcialización – Asociación parcializaciones códigos del
teclado pág . 164) .
Idea
Componentes del sistema
Plana
107
