Control de la climatización
Rango de protección
Seleccione el valor deseado y confírmelo con Configurar . Al finalizar la operación, pulse la tecla Guardar . La
centralita confirma que se ha realizado la operación y se vuelven a visualizar las zonas climáticas registradas .
En la pantalla del termostato aparece entonces el símbolo del candado .
Nota
• Al pasar del modo "Normal" a "Protegido" y viceversa, el funcionamiento se pone automáticamente en OFF.
• El valor de consigna se ha de configurar desde la centralita.
5.1.2.7 Tipo de instalación
Los termostatos para mandar los ventiladores-convectores (Eikon 20513, Idea 16953 o Plana 15413)
permiten gestionarlos mediante la instalación de termorregulación .
Estos dispositivos de climatización requieren un sistema de mando que regule la velocidad del ventilador y
la apertura de las válvulas para la circulación del agua caliente (calefacción) o del agua fría (aire acondicionado) .
Con un solo tipo de climatización (calefacción o aire acondicionado), la instalación hidráulica está formada por
dos tubos, uno de ida y uno de retorno .
Con dos tipos de climatización (calefacción y aire acondicionado), la instalación hidráulica está formada por
cuatro tubos, concretamente, uno de ida y uno de retorno para cada función .
La bomba/válvula de circulación principal tiene que gestionarse con el actuador 01850 .1 y es necesario que
esté asociado a todas las zonas climáticas (es decir, tiene que estar configurado en todos los grupos clima) .
Cuando se crea el primer grupo, la modalidad de funcionamiento se ha de configurar como bomba de
circulación (es suficiente efectuar esta operación sólo en el primer grupo clima creado) .
INSTALACIÓN DE DOS TUBOS
Retorno
VENTILADOR-
CONVECTOR
Ida 1
VENTILADOR-
CONVECTOR
Ida n

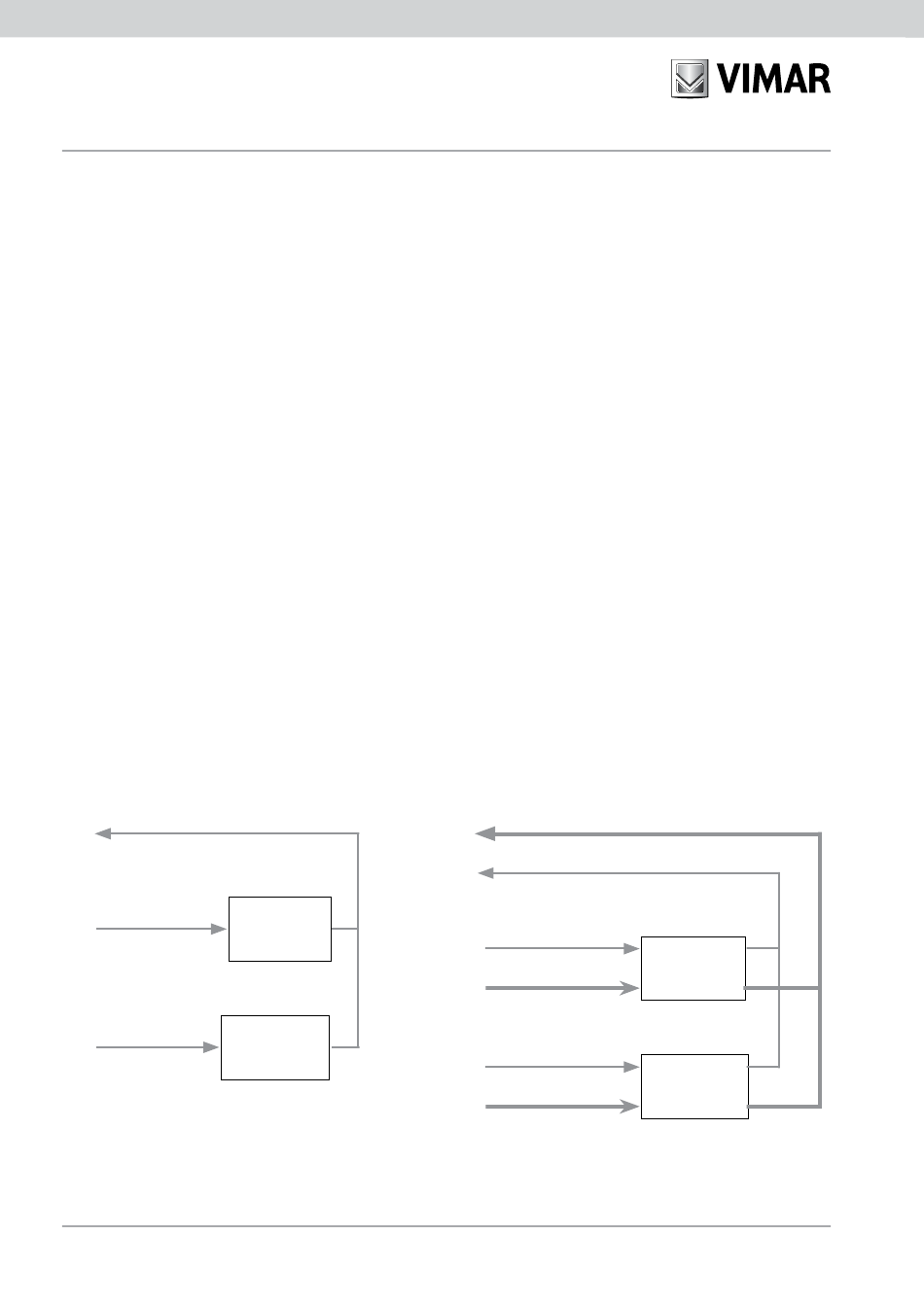

Figura 5 .1 .2 .7 .1: esquema de funcionamiento de una instalación de 2 y 4 tubos
50

Modificar
zona 1
zona n
INSTALACIÓN DE CUATRO TUBOS
Retorno frío
Retorno calor
VENTILADOR-
Ida 1 calor
CONVECTOR
zona 1
Ida 1 frío
VENTILADOR-
Ida n calor
CONVECTOR
zona n
Ida n frío
