Componentes del sistema

3.8 Alimentadores

3.8.1 Alimentador de 120-230 V ~
El alimentador 01801 está provisto de bobina de desacoplamiento .
En cada línea es posible instalar un máximo de 2 alimentadores con la correspondiente unidad de back-up .

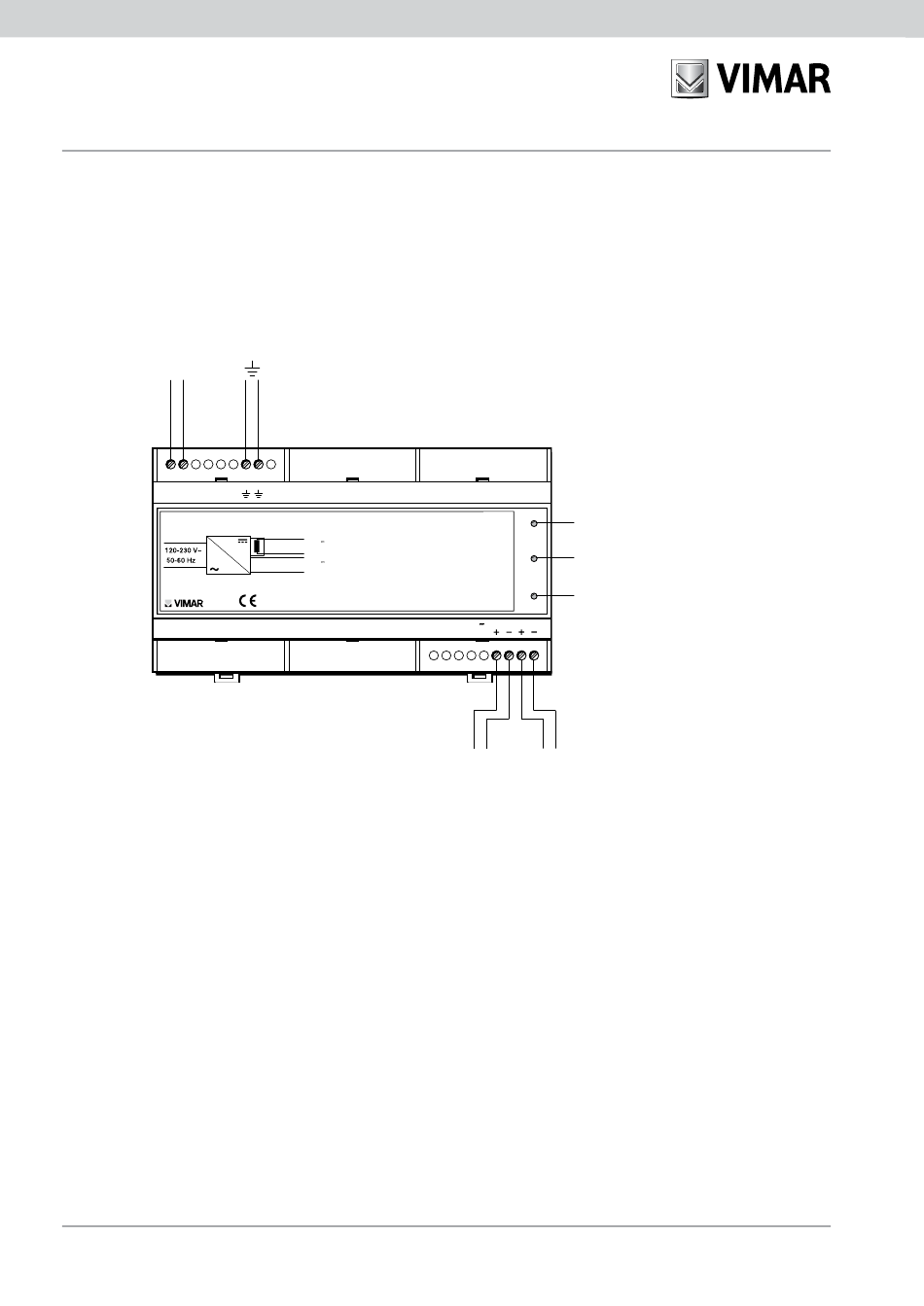

Vista frontal y conexiones .
230 V~
L N
01801 Alimentatore/Power supply
-5 ˚C - +45 ˚C
492.18011 0B 0409 VIMAR - Marostica - Italy
Características técnicas
• Alimentación: 120-230 V~, 50-60 Hz
• Consumo:
- 120 V: 440 mA máx
- 230 V: 290 mA máx
• Tensión de salida BUS: 29 V con bobina de desacoplamiento
• Tensión de salida AUX: 29 Vcc.
• Corriente máx. total de salida: 800 mA
• Temperatura de funcionamiento: -5 °C - +45 °C (para interiores)
• 9 módulos de 17,5 mm
Conexiones en salida
• AUX + - : Si está presente el sistema antiintrusión, la salida alimenta la unidad de back-up 01804 mientras que
si sólo está presente el sistema de automatización, la salida alimenta los bornes V+ y V .- de la centralita 01956 .
• BUS + - : si está presente el sistema antiintrusión, la salida no se utiliza mientras que si sólo está presente el
sistema de automatización, la salida alimenta los bornes BUS . + - de la centralita de control 01956 .
126
29 V
BUS
I
BUS
29 V
AUX
I
AUX
I I > - 800 mA
BUS + AUX
492.18010 0A 0404 VIMAR - Marostica - Italy
492.18012 0B 0409 VIMAR - Marostica - Italy
Sobrecarga
I > I
max
Sobretensión de salida
OV
Tensión de red
ON
29 V
AUX BUS
29 V 29 V
AUX BUS
