DESCRIPCIÓN DE LA PLACA

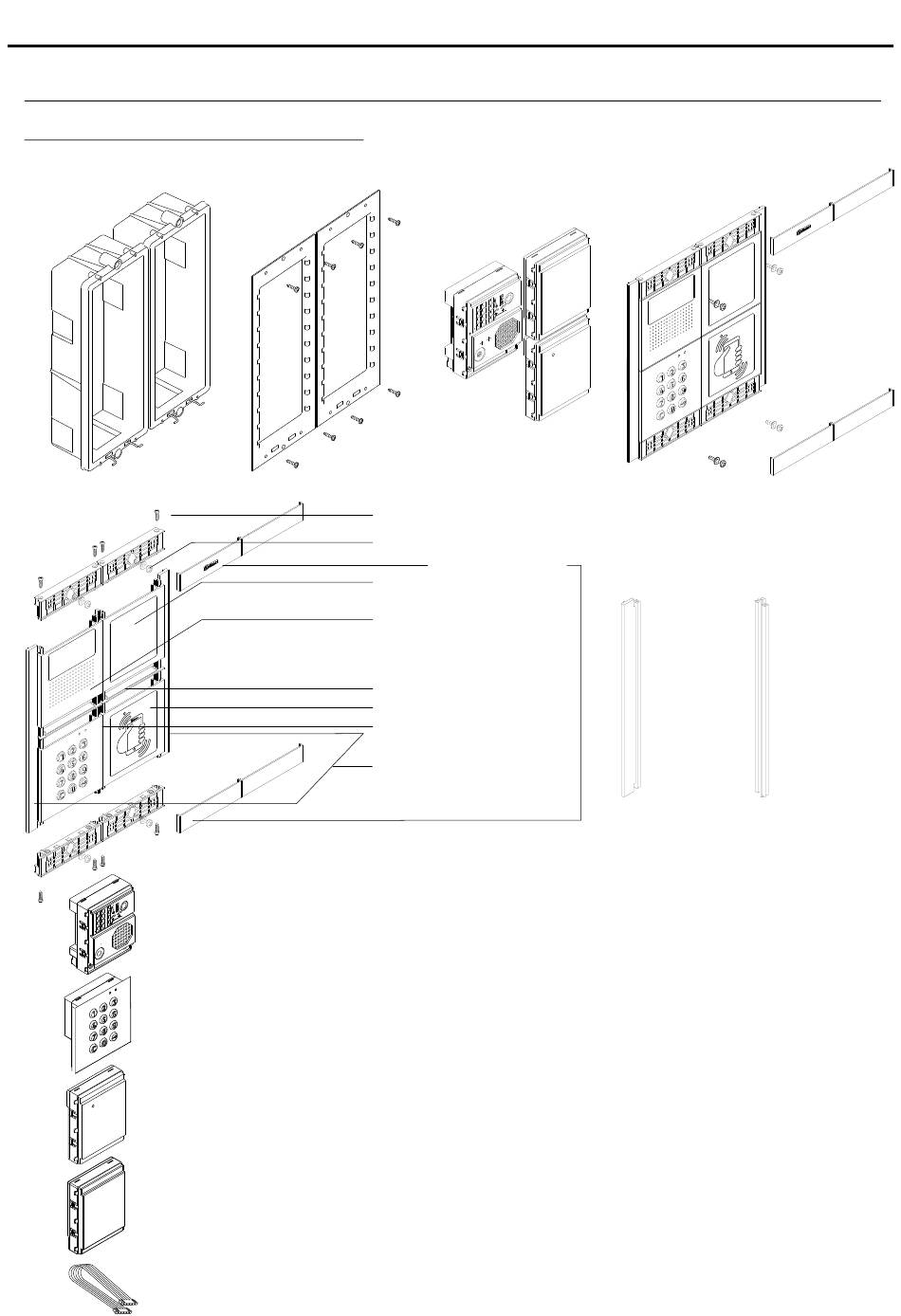

Descripción de la placa
Detalle general de las partes, para el montaje de la placa.
Cajas de empotrar
Descripción de la placa.
Nexa modular :
Módulos bastidor
Varilla UNE Placa: Permite la unión de 2 placas,
*
Módulos de sonido
EL63 PLUS 2/
, equipo de videoportero con telecámara a color, instalación 3 + COAX.
EL642/PLUS , equipo de portero, instalación 4 comunes.
EL632/R5 , equipo de videoportero con telecámara a color, instalación 5 comunes.
, equipo de portero, instalación 5 comunes.
EL642/R5
Módulo control de accesos
N3301/AL , módulo codificado (ver página 122 conexionado Bus Nexa).
Módulo control de accesos NFC
EL 4502/NFC (ver página 122 conexionado Bus Nexa).
Módulo de iluminación
EL3002 (ver página 122 conexionado Bus Nexa).
Latiguillo de enlace Bus NEXA (longitud 50 cm).
Para la conexión del módulo EL632 EL642
N3301/AL , módulo control de accesos NFC
Módulos
Electrónicos
Tornillos fijación cabezales (x8)
Tornillos fijación caja de empotrar (x4)
Cabezales: 60xx
Módulos informativo:
N3002/AL.
Módulos rejilla:
N1000/AL
N1110/AL 1P.
N2220/AL 2P.
Separador módulo Nexa (x2)
Módulo C. Acceso NFC
Módulo C. Acceso:
N3301/AL
Perfil lateral (x2)
/ Plus o EL632/EL642 R5
Placa alum nio
Perfil lateral Varilla UNE Placa
*
con el módulo codificado
y el módulo de iluminación (Máximo unidades)
