KROHNE
7.02225.81.00
Status: 06-1997
Instrucciones breves
Nivel-Radar

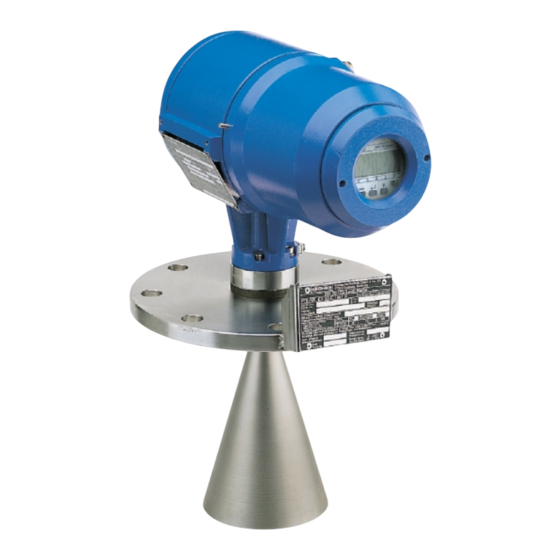

BM 70 A
Caudalímetros de área variable
Caudalímetros Vortex
Controladores de caudal
Caudalímetros electromagnéticos
Caudalímetros ultrasónicos
Caudalímetros másicos
Instrumentos de medida de nivel
Tecnología de comunicaciones
Sistemas y soluciones de ingeniería
Publicidad
Tabla de contenido
Manuales relacionados para KROHNE BM 70 A
Resumen de contenidos para KROHNE BM 70 A
- Página 1 © KROHNE 7.02225.81.00 Instrucciones breves Nivel-Radar BM 70 A Caudalímetros de área variable Caudalímetros Vortex Controladores de caudal Caudalímetros electromagnéticos Caudalímetros ultrasónicos Caudalímetros másicos Instrumentos de medida de nivel Tecnología de comunicaciones Sistemas y soluciones de ingeniería Status: 06-1997...
- Página 2 Notas Instrucciones breves BM 70 A...
-
Página 3: Tabla De Contenido
Responsabilidad del producto y garantía El medidor de nivel BM 70 A sirve exclusivamente para la medición del nivel, de la distancia, del volumen y para la medición por reflexión de líquidos, pastas, lodos, mercancías a granel y cuerpos sólidos. -
Página 4: Montaje 4
0,1 y 2 (Wave-Stick: zona 1,2 según PTB [Instituto Físico-Técnico Federal], zona 0 según SEV [Asociación Suiza de Electrotécnica]). El aparato BM 70 A Ex posee también una homologación para áreas con polvo de la zona 10 y 11 (no para el Wave-Stick). -
Página 5: Montaje Definitivo Sobre El Tanque
(conexión por parte del cliente)! Montaje definitivo sobre el tanque No olvidar la junta al colocar el BM 70 A sobre la brida del racor de empalme del tanque. Ajustar el BM 70 A y la junta, apretar suavemente (con la mano) el perno roscado con las tuercas. -
Página 6: Conexión Eléctrica 6
Salida de corriente Ex-i HART seguridad propia; pasivo Salida de corriente Ex-e; sin capacidad de comunicación RS 485 salida de corriente Protocolo BM 70 A o ModBus-RTU; Ex-e PROFIBUS FMS/DP Interfaz RS 485; Ex-e; véase instrucciones adicionales PROFIBUS PA seguridad propia; véase instrucciones adicionales Configuración de conexión... - Página 7 Entrada Salida Clase de protección El medidor de nivel BM 70 A está diseñado para la clase de protección 1 de acuerdo con VDE 0106 parte 1. Alimentación de corriente universal 24 V DCAC En la conexión a una energía auxiliar ”tensión baja de función con separación segura” según VDE 0100, parte 410 (SELV o PELV), no es necesaria la conexión de un conductor protector (PE).
-
Página 8: Parametrización
La posición del cursor se señaliza mediante parpadeo del carácter o punto de selección en el lugar correspondiente. Descripción de las funciones La siguiente tabla describe de forma sinóptica los parámetros ajustables del menú de configuración. A continuación siguen descripciones de algunas funciones y un ejemplo de configuración. Instrucciones breves BM 70 A... - Página 9 3.2.5 MENS ERROR Selección NO/SÌ Selección si se han de visualizar o no mensajes de error en la pantalla. Los valores por defecto están marcados en negrita en la tabla. Instrucciones breves BM 70 A...
-
Página 10: Aplicación
Valor 0.00 [m] ... Altura de tanque Entrada de la histéresis para el contacto 0.00 ... 99999.99 [m de conmutación. 0 ... 100 [Refl.] Los valores por defecto están marcados en negrita en la tabla. Instrucciones breves BM 70 A... -
Página 11: Descripciones De Funcionamiento
El punto de referencia inferior es el ”punto” en el tanque, en el que chocan las microondas del BM 70 A y se reflejan. Éste puede ser el fondo del tanque (tanque simétrico con fondo liso) o la parte no horizontal del fondo (p.ej. -
Página 12: Espectro De Vacío
Tabla de conversión/tabla de volumen En el BM 70 A se puede almacenar una tabla de máximo 50 puntos para la conversión lineal o no lineal del nivel de llenado, p.ej. en un valor de volumen. La programación de esta tabla, sin embargo, sólo se podrá... -
Página 13: Operacion
Si el aparato no contiene los parámetros por defecto, puede variar la combinación de teclas para la entrada de los valores numéricos. Operación Teclas a Contenido de la pantalla pulsar del BM 70 A tras finalizar la operación Entrada en el menú de configuración FUNC. 1.0 → OPERACION Parametrización de la altura del tanque... -
Página 14: Mantenimiento, Tratamiento De Errores
(cabeza del aparato) se deberá comprobar en el área Ex: - que el radar de nivel BM 70 A esté sin corriente y que lleve sin corriente los 10 minutos de espera reglamentarios, - o que no exista peligro de explosión (permiso para zonas con peligro de incendio). -
Página 15: Indicaciones De Seguridad
Valores de medición para el aislamiento El aislamiento de los aparatos de medición de nivel del tipo BM 70 A se han medido según VDE 0110/01.89, de acuerdo con IEC 664. En ello, se han tenido en cuenta las magnitudes de medición siguientes:... -
Página 16: Datos Técnicos
Exactitud de medición (distancia) Estándar: desde 1 m: ± 1 cm / desde 3.3 m: ± 0.3% BM 70 A Precisión: desde 1 m: ± 5 mm / desde 5 m: ± 0.1% División del valor de medición 1 mm Modificación del nivel de llenado máx. -
Página 17: Energía Auxiliar
Entradas de cables: 3 x M25 Bornes de conexión: Sección transversal de conducto 0.5–2.5 mm (de un alambre: máx. 4 mm Bornes de presión: (para PA y PE/FE) sección transversal del conducto máx. 4 mm Instrucciones breves BM 70 A... - Página 18 3.5.6 Detector de zona muerta (Sí/No) 3.5.7 Función FTB 3.5.8 Epsilon-R 3.5.9 Tipo de tanque 3.6.1 Salida de relé función 3.6.2 Salida de relé tipo de valor límite : 3.6.3 Salida de relé umbral 3.6.4 Salida de relé histéresis Instrucciones breves BM 70 A...
- Página 19 Notas Instrucciones breves BM 70 A...
