9.

Principio de medida

El equipo funciona basado en el principio de los vasos comunicantes. El tubo de medida está conectado
adyacente al tanque ( o sea con la cámara en paralelo ) de tal forma que en el interior del tubo existen las
mismas condiciones que en el tanque.
El flotador está provisto de un juego de imanes permanentes para transmitir los valores medidos al indicador
local. Existen dos tipos de indicación local:
Indicador de menisco estándar
El tubo indicador contiene un menisco indicador magnetizado que sigue lo cambios de posición del flotador.
Indicador de láminas opcional
El imán montado en el flotador activa ( hace girar ) las láminas magnéticas de acuerdo con el nivel del líquido,
en la sección indicadora del equipo. La columna de láminas magnéticas amarillas volteadas o la posición
vertical del imán seguidor es la indicación del nivel del líquido. Adicionalmente se puede leer el nivel del líquido
en una escala de gran tamaño en diferentes unidades de longitud o en graduaciones que representen
porcentajes o volúmenes.
Se puede transmitir la indicación a distancia eligiendo el transductor del nivel y los interruptores opcionales. En
las secciones 2 y 3 respectivamente, se incluye información de sus principios y características de trabajo.
42
Instrucciones de Instalación y Funcionamiento BM 26 A

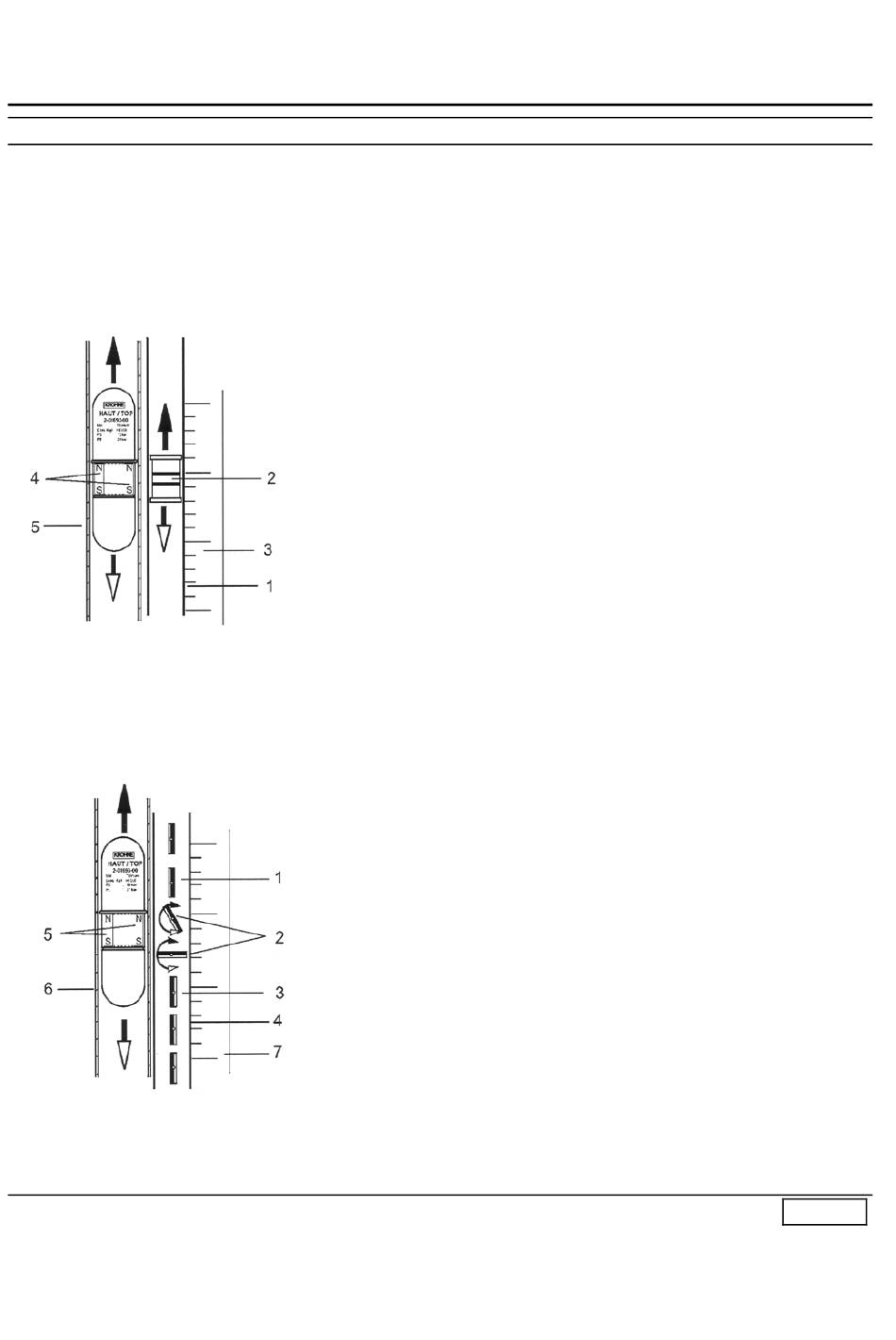

1.Tubo indicador
2.Menisco ( indicador seguidor de flotador)
3. Escala de medida
4. Juego de imanes interno del flotador
5. Tubo de medida.
1. Cara negra del indicador de láminas.
2. La lámina gira cuando el imán del flotador
pasa por este punto.
3. Cara volteada amarilla del indicador de
láminas.
4. Tubo indicador con láminas.
5. Juego de imanes interno del flotador,
6. Tubo de medida.
7. Escala de medida.
