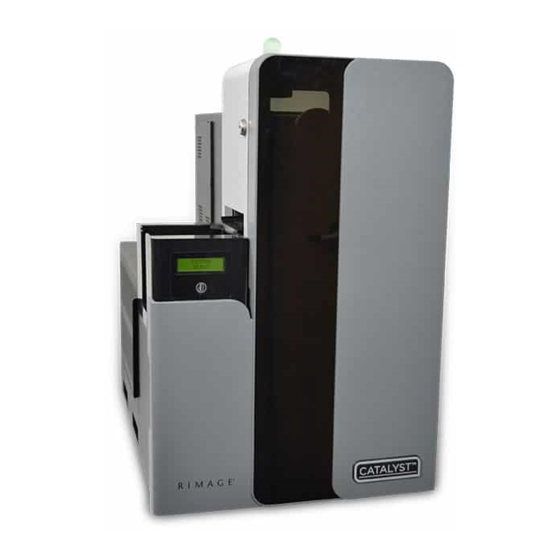

Rimage Catalyst 6000 Guía De Configuración

Guía de configuración e instalación de Rimage
Catalyst® no incorporado
Antes de comenzar:
Este documento describe cómo configurar su producto no incorporado Rimage Catalyst® para
utilizar con la versión 9.4 y superior del conjunto de software de Rimage.
Las instrucciones de este documento están destinadas a personas familiarizadas con la
configuración de hardware, la instalación de software y los sistemas operativos de Windows®. Si
no comprende los procedimientos detallados en este documento, solicite ayuda a su técnico en
computación.
Los documentos a los que hace referencia este procedimiento se encuentran en el disco de la
Guía del usuario de Rimage Catalyst que se incluye con su sistema. También están disponibles
en línea en www.rimage.com/support.
¡Importante!
•
Antes de comenzar, lea detenidamente todas las instrucciones de configuración.
•
Guarde los materiales y las cajas de embalaje de su sistema Rimage.
Notas:
• El autoloader Rimage Catalyst® no incorporado está disponible con la impresora
Everest Encore™ o Prism III™ y requiere un equipo externo. El equipo externo no se
envía con el sistema no incorporado Catalyst. Para ver los requisitos mínimos del
equipo, consulte el documento de Rimage Catalyst Specification (Especificaciones
de Rimage Catalyst) en www.rimage.com
• Es posible que su producto no tenga exactamente el mismo aspecto que en la imagen.
• Debe tener privilegios de administrador para instalar el conjunto de software Rimage.
• En todo este documento, el término "autoloader" se utiliza para hacer referencia
a los productos Catalyst. El término "impresora" se refiere a la impresora Everest
Encore o Prism III. El término "sistema" hace referencia a la combinación del
autoloader Catalyst y la impresora.
• Además, este producto está diseñado para un sistema de distribución de energía
de TI con un voltaje fase-fase de 120/230 V.
• A menos que se indique lo contrario, todas las instrucciones de navegación de
Windows corresponden a rutas de Windows 10. Las rutas de navegación de otros
sistemas operativos pueden presentar algunas diferencias.
Elementos necesarios:
•
Se requiere un cable de red. Debe haber una conexión de red para que el
software funcione adecuadamente.
•
Se necesita un monitor, un ratón USB y un teclado USB para el control de
sistema local.
• Tijeras o pinzas de electricista
•
Destornillador Phillips
1
Verificación de los contenidos del kit de accesorios
El kit de accesorios incluye:
•
Guía de configuración e instalación de Rimage Catalyst no incorporado
(este documento)
•
Garantía del producto Rimage
•
Cable de C/A
•
Cable USB
•
Disco con la guía de usuario de Rimage Catalyst
•
Sujetador del disco con el disco del conjunto de software de Rimage
•
Llaves de la puerta del sistema
2003485_C
2
Preparación del autoloader
Importante: el sistema es pesado. Solicite ayuda al
levantar el sistema.
a.
Quite la etiqueta del contrato de software de la
puerta delantera.
Importante: lea la etiqueta antes de quitarla.
Al quitar la etiqueta, acepta los términos y
condiciones expuestos en el acuerdo.
b.
Abra la puerta delantera.
Consejo: si el sistema está Cinta
bloqueado, las llaves se encuentran
en el kit de accesorios que se envió
con su sistema.
c. Quite la espuma protectora de la parte interior de
la puerta.
d.
Corte la banda de sujeción plástica del brazo
elevador.
ȸ
¡Precaución! No corte la correa ni el cable.
e. Quite la cinta del desviador de discos.
f. Quite la espuma de embalaje que se encuentra
sobre el carrusel.
g.
Cierre la puerta.
3
Configure la impresora
Prism III™
a.
Desembale la impresora Prism. Consulte la etiqueta que se encuentra en la caja
de la impresora Prism.
Nota: la cinta de impresión Prism está preinstalada.
b. Coloque la impresora sobre el sistema Rimage Catalyst de manera que las patas
de plástico se inserten en las ranuras de la platina de la impresora.
Ranuras
Platina de la impresora
c.
Conecte los cables.
i.
Conecte el cable USB desde el
Catalyst hasta la impresora.
ii. Conecte el cable de la impresora
desde el Catalyst hasta la impresora.
iii.
Conecte el cable de alimentación
desde el Catalyst hasta la impresora.
d. Presione el interruptor de encendido de
Cable
la impresora Prism para encenderla
USB
(posición On).
Copyright © 2018 Rimage
3
Configuración de su impresora (continuación)
Everest Encore™
Banda plástica
a.
Desembale la impresora Everest.
Consulte la etiqueta que se encuentra
en la caja de la impresora Everest.
b.
Siga las indicaciones de la tarjeta de
instrucciones de la parte trasera de la
impresora.
i.
Ajuste el interruptor de voltaje
de CA.
ii.
Lleve el tornillo de transporte
hasta la posición de
almacenamiento.
c.
Abra la impresora Everest.
i.
Presione los dos seguros de la cubierta lateral.
ii.
Baje la cubierta lateral.
d. Abra los seguros 1, 2 y 3 como lo indican las flechas.
Espuma protectora
e.
Quite las piezas plásticas de embalaje (cant. 2) que se encuentran dentro de la
impresora.
f.
Instale la cinta de impresión.
i.
Tome la manija y tire para retirar el soporte de la
cinta de impresión de la impresora.
ii. Coloque el soporte de la cinta de impresión sobre
su parte trasera, en una superficie limpia y plana.
iii.
Enrolle la cinta de impresión
alrededor de los rodillos guía, como
se muestra en la imagen.
iv.
Ajuste el rodillo de suministro y el
rodillo de recogida en el soporte de
la cinta de impresión.
v.
Gire el rodillo de recogida hacia
Cable de
alimentación
la derecha para ajustar la cinta de
impresión.
Interruptor
vi.
Coloque el soporte de la cinta de
de
encendido
impresión dentro de la impresora.
Cable de la impresora
Interruptor de voltaje
Tarjeta de
instrucciones
Tornillo de transporte
Posición de
almacenamiento del
tornillo de transporte
Seguros de la cubierta lateral
Seguro 1 Seguro 2
Seguro 3
Pieza de
Pieza de
embalaje
embalaje
Soporte de la cinta de impresión
Rodillos guía
Rodillo de
suministro
Rodillo de
recogida
