quantum
M A S C H I N E N - G E R M A N Y
5.6
Despiece de la bancada

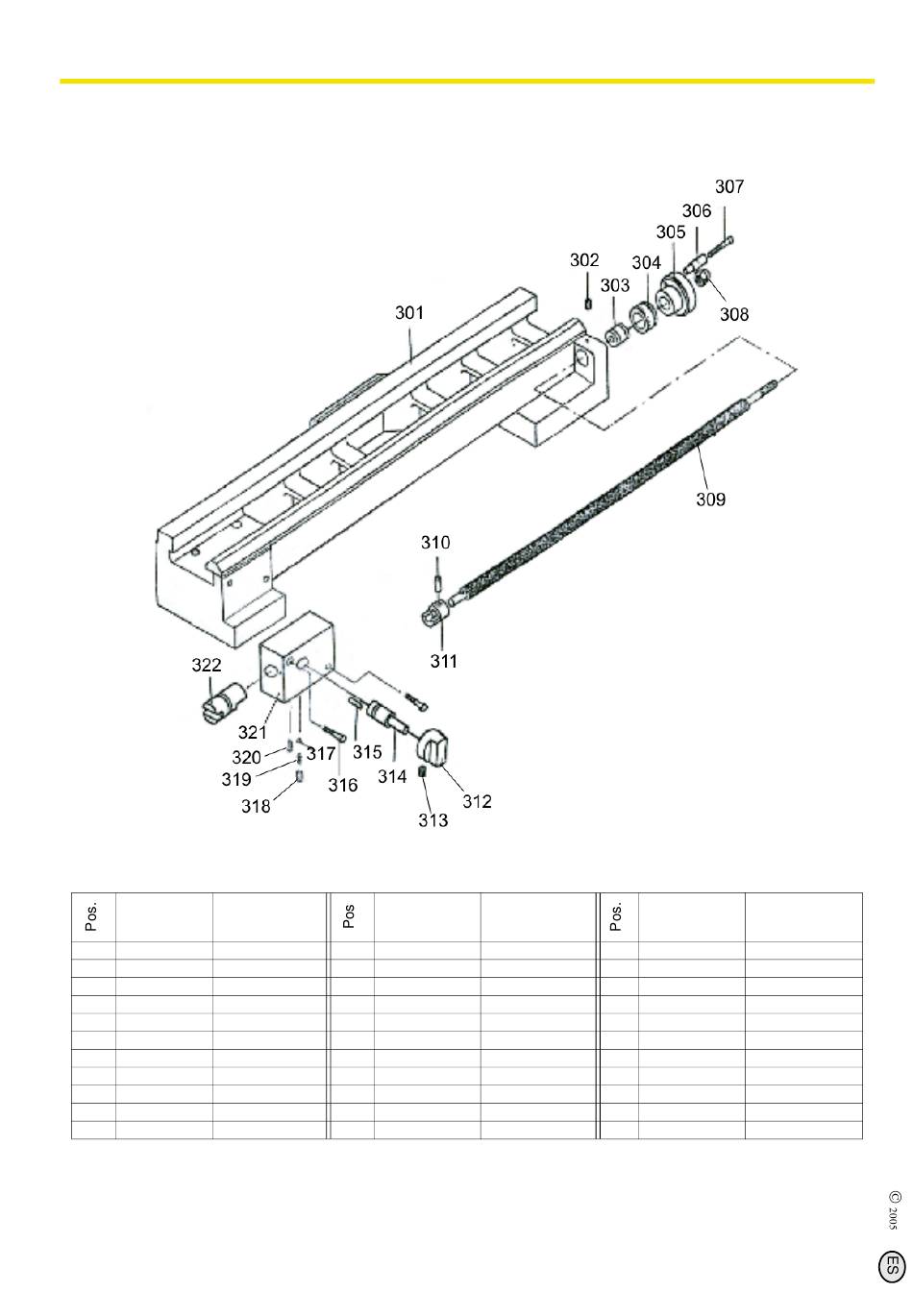

Fig.5-5: Despiece de la bancada
Código
Denominación
301
0341436
Bed
302
0 3420251 302
Set screw
303
0341437
Bush
304
0 3420251 304
Dial
305
0341411
Hand wheel
306
0 3420251 306
Handle
307
0 3420251 307
Handle Knob
308
0 3420251 308
Cap nut
309
0341439
Lead screw
310
0341440
Pin
311
0341441
Output shaft
Página 24
Torno
Código
Denominación
312
0341442
Knob
313
0 3420251 313
Set screw
314
0341443
Operation shaft
315
0 3420251 315
Pin
316
0 3420251 316
Screw
317
0 3420251 317
Steel ball
318
0 3420251 318
Set screw
319
0 3420251 319
Spring
320
0 3420251 320
Screw
321
0341444
Left support
322
0 3420251 322
Connector
D140 x 250 Vario
Mantenimiento
Código
Denominación
0341404
Chip tray
0341405
Rear splash guard
Versión 1.4
26 de Juli de 2005
