5.2 CONEXIONES ELÉCTRICAS
La máquina dispone de conexiones eléctricas para:
• LUCES DE SEÑALIZACIÓN y FOCOS DE TRABAJO.
• CONEXIÓN A ISOBUS (según modelo).

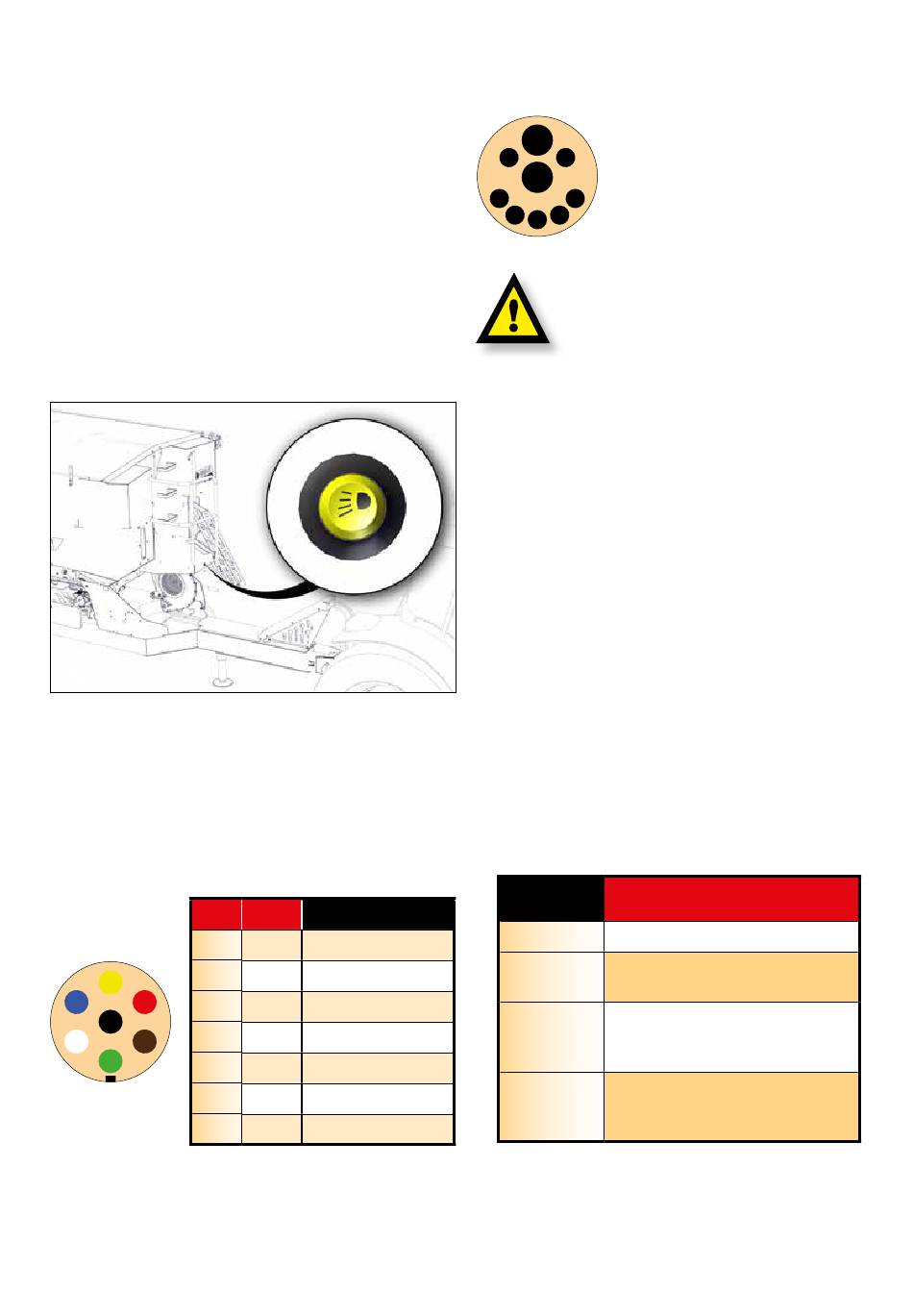

5.2.1 FOCOS DE TRABAJO
La máquina dispone de unos focos de trabajo orientables ubi-
cados en la parte posterior del carro. Para encender o apagar las
luces pulsar el botón (Fig. 5.2).
Fig. 5.2
5.2.2 LUCES SEÑALIZACIÓN
Todos los modelos disponen de un conector de 7 pines para
las luces de señalización.
Esquema y cuadro del conector de 7 pines (según ISO 1724):
Nº Pin Norma
1
2
1
2
6
3
7
4
3
5
4
5
6
7
FUNCIÓN
L
Intermitente izquierdo
54G
Antiniebla
31
Masa
R
Intermitente derecho
58R
Luz posición derecha
54
Freno
58L
Luz posición izquierda
5.2.3 ISOBUS
3
Para que la máquina se pueda conectar al
4
2
ISOBUS del tractor debe disponer del co-
1
nector de 9 pines (según ISO 11783).
5
9
6
8
7
PARA EL TRANSPORTE DE LA MÁQUINA EN VÍAS
PÚBLICAS ASEGURARSE QUE LOS FOCOS DE
TRABAJO ESTÉN APAGADOS.
5.3 CONEXIONES HIDRÁULICAS
La máquina necesita conexiones hidráulicas para:
• DESPLEGAR Y PLEGAR LAS PARTES PLEGABLES DEL EQUIPO
DE SIEMBRA. Una salida doble.
• DESPLEGAR Y PLEGAR LOS TRAZADORES: Una salida doble.
• BAJAR Y SUBIR EL EQUIPO DE SIEMBRA, EL BORRAHUELLAS
(opcional) Y LA RUEDA DE TRANSMISIÓN (según modelo).
Una salida doble con una llave para la exclusión de la rueda
de transmisión.
• TURBINA HIDRÁULICA (según modelo). Una salida doble.
• FRENO DE SERVICIO HIDRÁULICO. Una salida simple.
Los distintos circuitos hidráulicos se distinguen por colores
según la tabla siguiente:
COLOR
TAPÓN
AZUL
Circuito hidráulico de los trazadores
Circuito hidráulico para el plegado del equipo
VERDE
de siembra
Circuito hidráulico para el freno de servicio
ROJO
y la turbina (solo para versiones con turbina
hidráulica)
Circuito hidráulico para el levantamiento del
AMARILLO
equipo de siembra, el borrahuellas y rueda de
transmisión
- 13 -
