Instalación Del Panel Táctil - Dell Latitude 3320 Manual De Servicio

2. Extraiga la tarjeta microSD.
3. Extraiga la cubierta de la
4. Extraiga la batería.
Sobre esta tarea

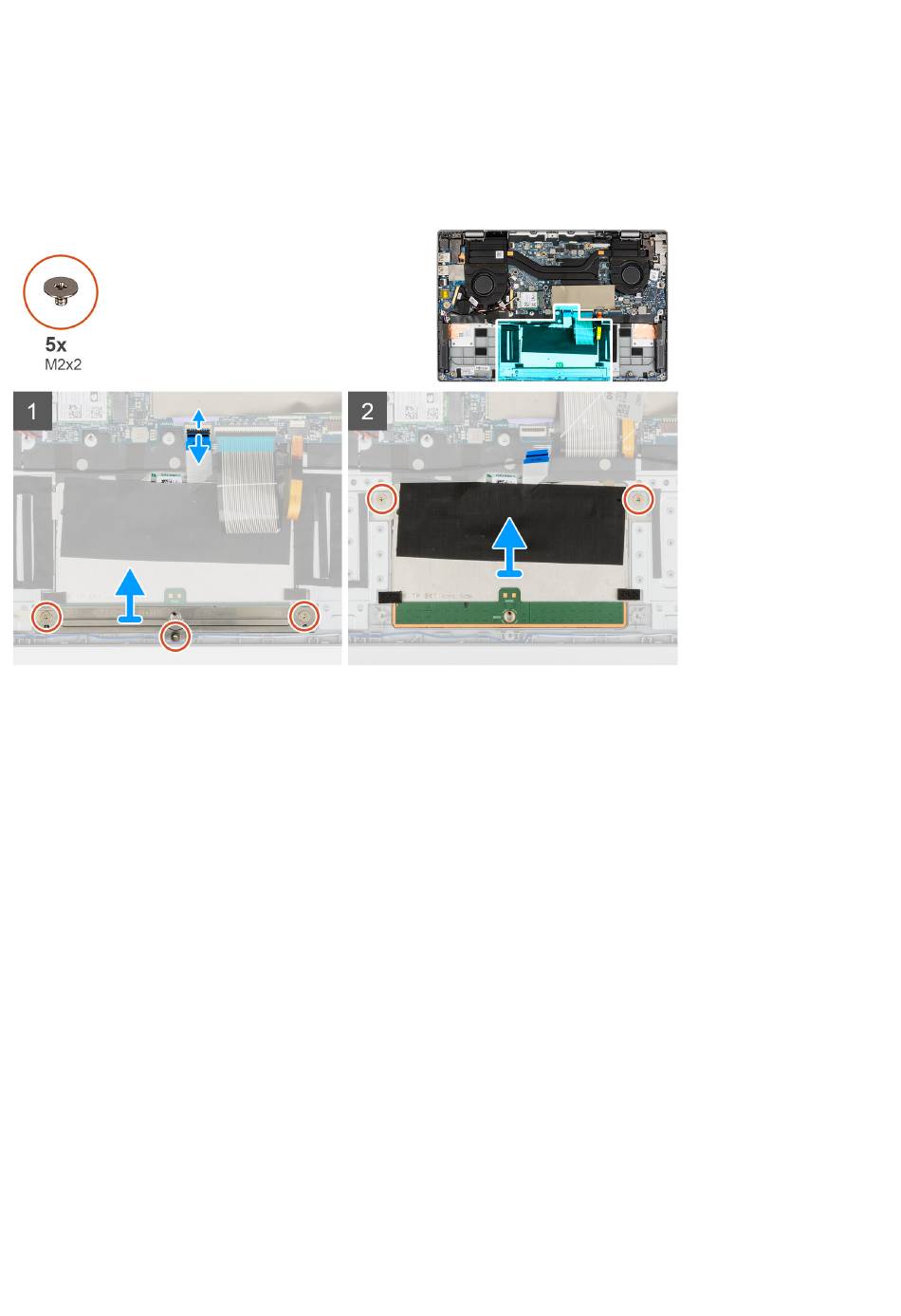

En la imagen a continuación, se indica la ubicación del panel táctil y se proporciona una representación visual del procedimiento de
extracción.
Pasos
1. Abra el pestillo y desconecte el cable del panel táctil del conector en la tarjeta madre del sistema.
2. Quite los tres tornillos (M2x2) que fijan el soporte del panel táctil al módulo del panel táctil.
3. Levante y extraiga el soporte del panel táctil del módulo del panel táctil.
4. Quite los dos tornillos (M2x2) que fijan el módulo del panel táctil al ensamblaje del reposamanos.
5. Levante y extraiga el módulo del panel táctil para quitarlo del ensamblaje del reposamanos.
Instalación del panel táctil
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
En la imagen a continuación, se indica la ubicación del panel táctil y se proporciona una representación visual del procedimiento de
instalación.
48 Extracción e instalación de componentes
base.
