Sistema Típico De Distribución De Aire - Craftsman 919.195414 Manual De Instrucciones

FLUJO DEL
AIRE
CAÑERÍAS PRINCIPALES DE DISTRIBUCIÓN
DEL AIRE. La pendiente del caño se inclina en
dirección al sentido del flujo del aire. La
condensación del agua fluye a lo largo del
fondo del caño hacia los caños de descarga,
previniendo su entrada a los caños que
alimentan las líneas.
PISTOLA
PULVERIZADORA
REGULADOR
BOLA
FILTRO
FILTRO / TRAMPA
DE HUMEDAD
VÁLVULA-
GRIFO
DE PURGA

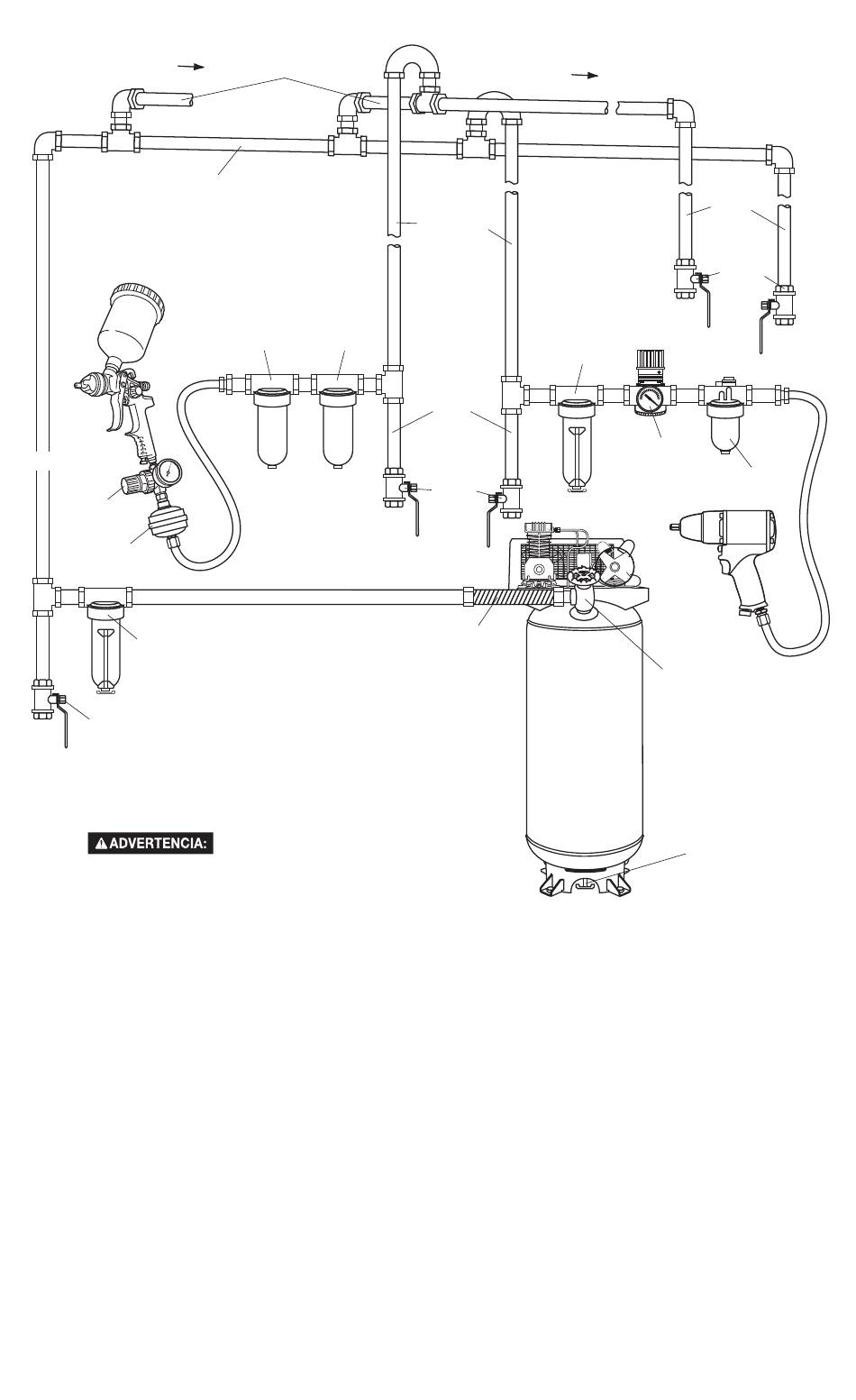

SISTEMA TÍPICO DE
DISTRIBUCIÓN DE AIRE
PENDIENTE DE LA TUBERÍA
DE ALIMENTACIÓN CON FLUJO
DE AIRE
FILTRO DE
FILTRO DE
0.01 MICRONES
5 MICRONES
PARA EL MEJOR RENDIMIENTO,
la distancia entre el compresor
y la trampa de humedad debería
de ser la más larga posible
RIESGO DE EXPLOSIÓN. SIEMPRE
USE CONEXIONES Y TUBOS DE METAL.
FLUJO DEL
AIRE
CAÑERÍAS
PARA USO
DEL AIRE
FILTRO / TRAMPA
DE HUMEDAD
COLUMNA DE
DESECHOS
VÁLVULA-
GRIFO
DE PURGA
ACOPLAMIENTO
FLEXIBLE
COMPRESIÓN
DE AIRE
44- SP
CAÑ0S
DE
DRENAJE
VÁLVULA-
GRIFO
DE PURGA
REGULADOR
LUBRICADOR
HERRAMIENTA
NEUMÁTICA
VÁLVULA ESFÉRICA /
VÁLVULA DE SALIDA DE AIRE
VÁLVULA-GRIFO
DE PURGA
