Mantenimiento y reparación
7.4.5 Desmontar la carcasa de cojinete
Personal:
Mecánico
Operario
Equipo de protección:
Protección ocular
Guantes de protección
Requisito:
La bomba está desmontada Ä 7.4.3 "Des-
montar la bomba de la unidad dosificadora".

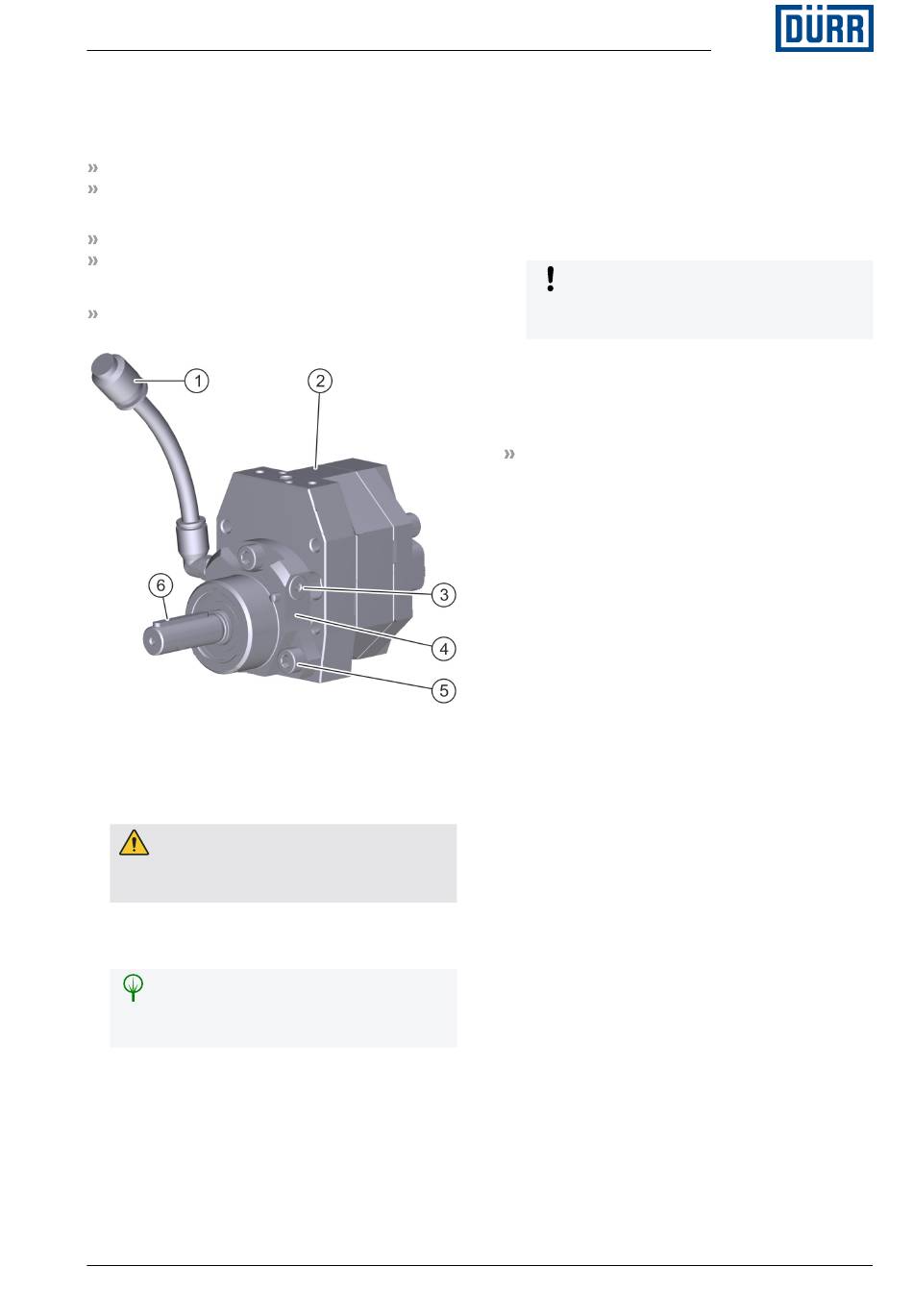

Fig. 40: Desmontar la carcasa de cojinete
1. Retirar el tapón (1).
2. Poner a disposición un recipiente para recoger
el líquido obturador.
3.
¡ADVERTENCIA!
¡Peligro de lesiones por contacto cutáneo
con el líquido obturador!
Afloje con cuidado el tornillo de estanqueidad
(3). Evitar el contacto del líquido obturador con
la piel.
4.
¡MEDIO AMBIENTE!
¡Contaminación por pérdidas de líquido obtu-
rador!
Descargar el líquido obturador en un recipiente.
Eliminar adecuadamente.
5. Soltar los tornillos (5).
6. Introducir el punzón por el orificio del lado
opuesto de la chaveta (6).
01/2017
7. Retirar la chaveta (6) de la ranura con golpes
8. Extraer la carcasa de cojinete (4) del bloque de
9.
7.4.6 Desmontar el juego de juntas
Personal:
Tras desmontar la carcasa de cojinete el juego de
juntas puede estar o bien en la carcasa o en el
bloque de bombeo. El procedimiento de desmon-
taje es idéntico.
EcoPump9 GW 20 - MPU00005ES
suaves.
bombeo (2).
ð El juego de juntas está en la carcasa del
cojinete (4) o en el bloque de bombeo (2)
Ä 7.4.6 "Desmontar el juego de juntas".
¡AVISO!
¡Daños materiales por limpieza con herra-
mientas metálicas!
Limpiar la carcasa de cojinete con un paño sin
fibras, de plástico.
Mecánico
31/60
