CEBEK PM-11 Manual De Instrucciones

ELEC TR O N IC
VO X C O N TR O L

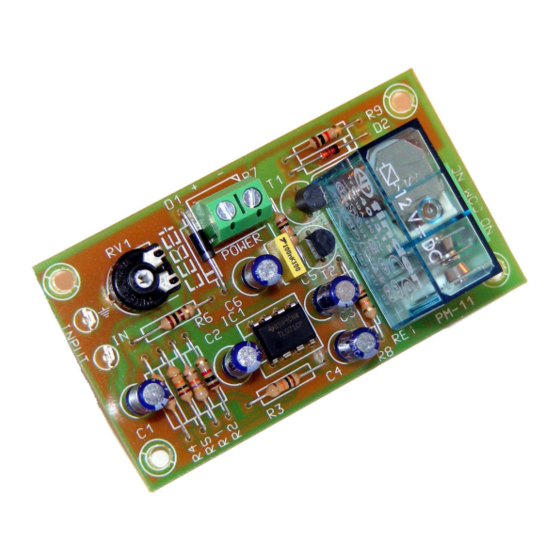

El PM -11 es un previo mono con salida a relé. M ientras el módulo reciba señal en la entrada de audio, la salida se
conectará. Especialmente indicado para aplicaciones de automatización en procesos en los que actúe definidamente una
señal de audio o voz.
Incorpora potenciómetro para el ajuste de sensibilidad, led indicador, y protección contra la inversión de polaridad.
C AR AC TER ISTIC AS TEC N IC AS.
Tensión de Alimentación. .....................................................................D e 9 a 15 V. C .C .
C onsumo mínimo. ...............................................................................2 mA.
C onsumo máximo. ..............................................................................60 mA.
Señal mínima de entrada. ....................................................................10 mV.
Señal máxima de entrada. ...................................................................300 mV.
Impedancia de entrada. .......................................................................560 .
M argen de frecuencias. .......................................................................30 - 17.000 H z.
Protección contra inversión de polaridad. ............................................ Si.
M edidas del módulo. .......................................................................... 75 x
FU N C IO N AM IEN TO .
ALIM ENTACIO NDELM O DULO .
El módulo PM -11 debe ser alimentado con una tensión de 9 a 15 V. C .C . adecuadamente
estabilizada, por ello le recomendamos no utilice simples alimentadores ni rectificadores, que afectarán negativamente al
funcionamiento del circuito, sino una fuente de alimentación. Le sugerimos la FE-2, que se adapta perfectamente a las
necesidades del módulo.
Instale un fusible y un interruptor. Ambos son imprescindibles para la adecuada protección del módulo y para su propia
seguridad, tal y como refleja la norma C E.
C onsultada la disposición de la salidas de la fuente, una el positivo y negativo de la alimentación a la entrada
correspondiente del borne indicado en el dibujo. Finalmente cerciórese que ha realizado correctamente el montaje.
FUNCIO NAM IENTO . R ealice la conexión de la señal de entrada a los terminales indicados en el C onexionado G eneral. En
la instalación, la distancia entre su fuente de sonido y el PM -11 deberá ser lo mas corta posible, no debiendo exceder los
30 cm. de longitud. Además, para el montaje deberá utilizar cable apantallado de baja frecuencia. La señal de entrada
puede ser la proporcionada por tomas auxiliares, mesas de mezclas, etc. pero nunca deberá exceder los 300 mV. de nivel
máximo.
R ealizadas las conexiones de la entrada y salida, conecte la alimentación. El módulo cada vez que reciba señal de audio
conectará la salida a través del relé, permaneciendo conectado hasta que deje de recibir señal. Si desea regular la
sensibilidad del módulo, ajustela mediante el potenciómetro indicado en el esquema del apartado C onexionado G eneral.
CO NEXIO NDELASALIDA. La salida del PM -11 se realiza a relé, dispositivo que admite cualquier tipo de carga que no
supere los 5 A. Este mecanismo es idéntico a un interruptor, abriendo o cerrando los terminales para permitir o negar el
paso de la corriente. Los terminales serán el N A y el C omún. Para realizar la función inversa deberán utilizarse los terminales
N C y C omún. En el apartado C onexión de la Salida, se muestra el conexionado típico para un aparato con funcionamiento
a 12 V. C .C . y otro con funcionamiento a 230 V. C .A.
INSTALACIO N. Además de cable apantallado para todas las conexiones, una la masa del circuito al chasis de la caja y
mantenga una distancia prudencial con otros módulos.
Si desea conectar un potenciómetro exterior, en sustitución del que incorpora la placa. Primero desuelde el del circuito, a
continuación, extraiga de la pieza o jumper Jp1 los dos cables que empleará para
conectar al nuevo potenciómetro. Evite que el cableado empleado para esta
operación supere los 60 cm. de longitud.
CO NEXIO N DE UN M ICRO FO NO ELECTRET.
atacar al PM -11, utilice uno de tipo Electret. El conexionado será es siguiente.
O bserve el dibujo, primero cambie de sentido el condensador C 1 de 4.7uF, de manera
que su negativo indique el signo negativo dibujado. D espués conecte una resistencia
de 4K7 entre el positivo de la entrada de señal y el positivo de alimentación. Tenga en
cuenta que el negativo del micrófono es el pin conectado a su carcasa.
C IR C U ITS
Si desea utilizar un micrófono para
W
42 x 30 mm.
1
Input
C 1
M icro
4.7uF
Alimentación PM -11
4K7
