Descripción del equipo
3.3
Sistema de conexión
El equipo se conecta mediante conectores M12 con diferentes codificaciones:
• Conexión M12 de 12 polos con codificación A para tensión de trabajo, entradas/salidas
• Conector M12 de 4 polos con codificación D para la conexión a Ethernet
1
PWR / SWIO
1
PWR / SWIO, conector M12, de 12 polos, con codificación A
2
HOST, hembrilla M12, de 4 polos, con codificación D

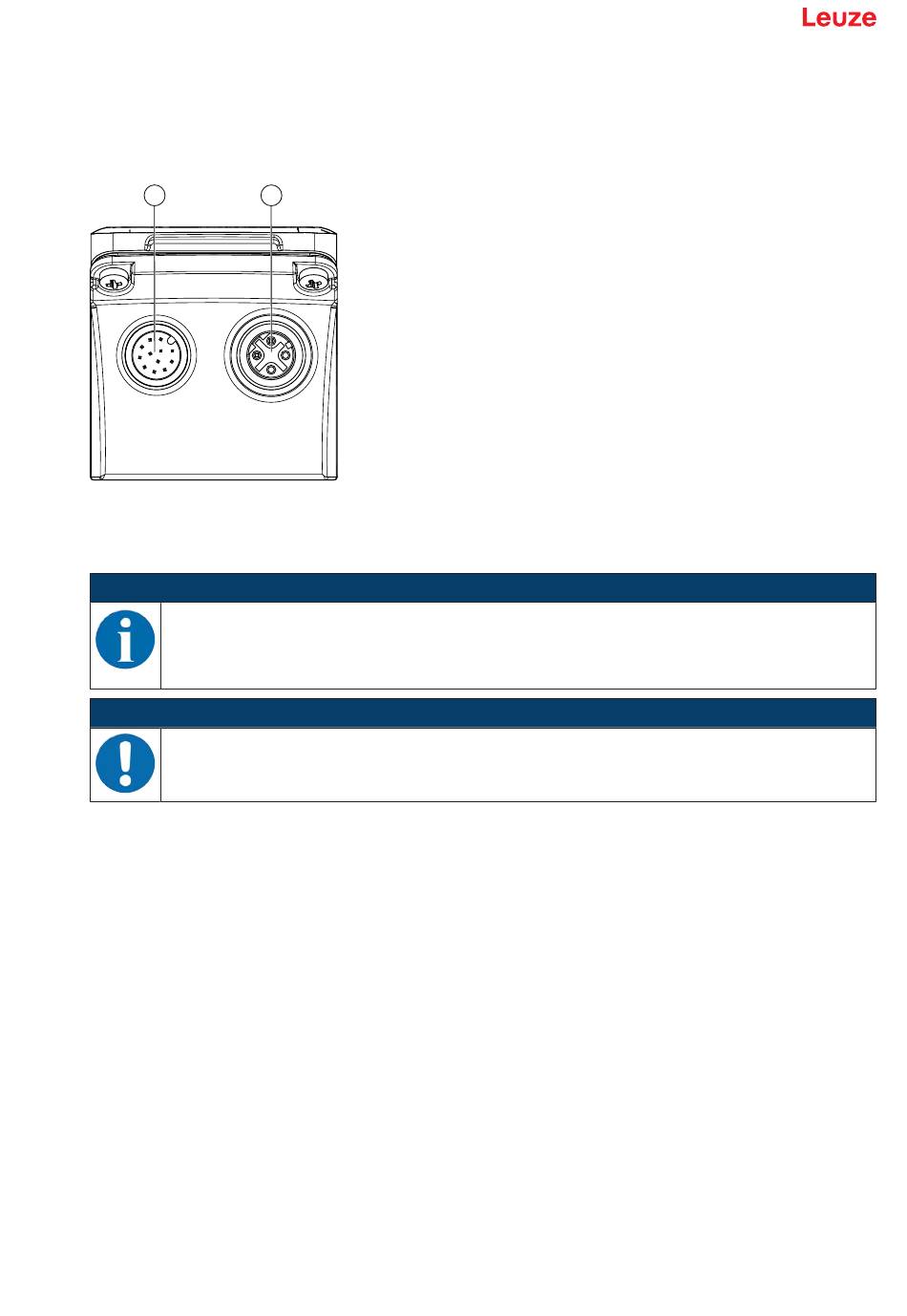

Figura 3.2:
Conexiones eléctricas
NOTA
Se ofrecen cables preconfeccionados para todas las conexiones (vea capítulo 16.3 "Cables-Ac-
cesorios").
NOTA
Conexión de blindaje
Ä La conexión de blindaje se efectúa a través de la carcasa de los conectores M12.
3.4
Elementos de visualización y uso
En el equipo se encuentran los siguientes elementos de visualización y uso:
• Tres LEDs de indicación (PWR, NET, LINK)
• Dos teclas de control
• Seis LEDs indicadores para la selección de la función (AUTO, ADJ) y la selección del programa (PRO-
GRAM 1 ... 4)
• Cuatro LEDs de feedback verdes para la alineación del sensor de posicionamiento
El sensor de posicionamiento representa las desviaciones en las direcciones -X, +Y, +X, -Y como cua-
tro LEDs de feedback verdes. Estos LEDs están activados teniendo el ajuste de fábrica del equipo, pu-
diendo desactivarlos con la herramienta webConfig.
Leuze electronic GmbH + Co. KG
2
HOST
IPS 458i
13
