Montaje
28
CPC 21
Dimensión A
aprox. 1 m
Tejas flamencas
3 líneas
Teja plana
6-8 líneas
► Monte el estribo de sujeción sobre los cabrios con las distancias indicadas en
los gráficos.

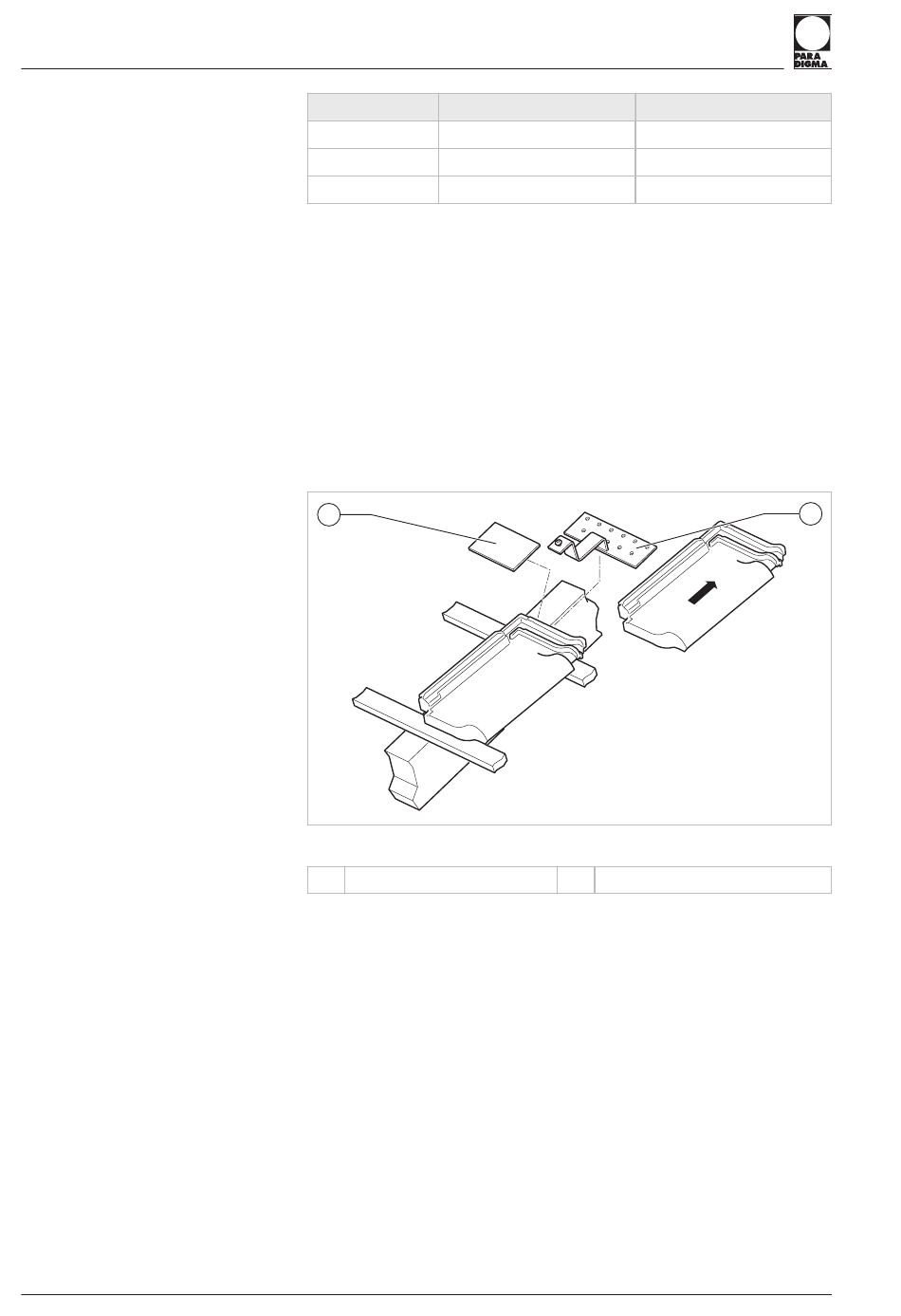

5.7.2 Montar estribo de sujeción
Puede montar los estribos de sujeción en tejados con tejas flamencas o en tejados
con tejas planas.
Tejas flamencas
Para montar el estribo de sujeción en tejados con tejas flamencas, proceda de la
siguiente manera:
1.
Buscar la posición de las vigas según las normas
2.
Retirar de 2 a 3 tejas flamencas de una fila de tejas
1
Colocar el estribo de sujeción
1
Tablas de base
3.
Colocar el estribo de sujeción (2) en la parte elevada de la onda de la teja fla
menca
4.
en caso de que el estribo de sujeción (2) no tenga superficie de contacto sufi
ciente en las vigas, doblar el número de vigas o colocar una viga auxiliar.
5.
Alinear el estribo de sujeción (2) al nivel de la teja flamenca situada debajo
Mantener al menos una distancia de 5 mm entre la parte elevada de la onda
de la teja y el estribo de sujeción.
6.
En caso necesario utilizar tablas de base (1) rellenar la parte inferior
CPC 45
aprox. 1,35 m
4 líneas
8-10 líneas
2
Estribo de sujeción
THES2277 07/12 V 2.0
