Res. Tierra

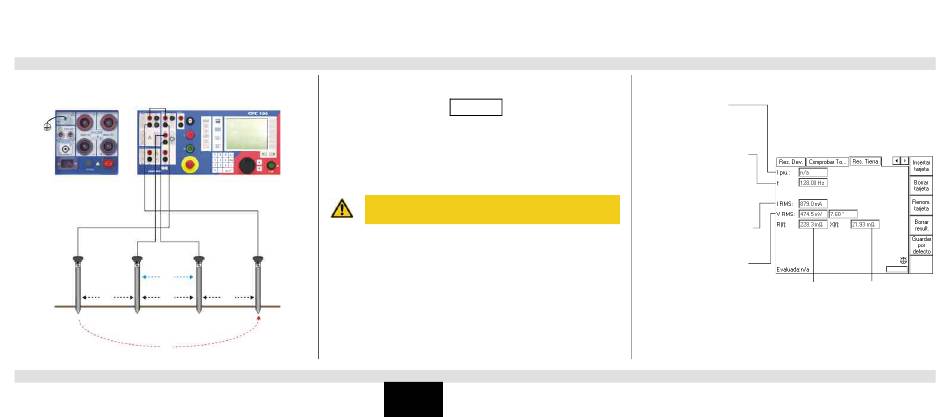

Medida de la resistividad de tierra

Electrodo Electrodo
auxiliar I auxiliar U
Δ
U
d d
d= distancia
I
Resistencia - 4
Cálculo de la resistividad de tierra:
Leyenda:
ρ
= resistividad de tierra
d = distancia entre electrodos auxiliares (idéntica entre todos los electrodos)
R = resistencia calculada que indica la tarjeta de prueba Res. Tierra (R(f))
Utilizando la distancia "d", la prueba mide la resistividad de tierra media entre los electrodos auxiliares de
tensión (U) y hasta una profundidad "d". Por tanto, al alterar "d" se altera también la profundidad del
volumen en función del cual se va a medir dicha resistividad.
Advertencia: La salida 6A AC puede transportar un nivel de tensión
potencialmente letal con impedancias de bucle elevadas o circuitos de medida
abiertos.
Nota: Para aprender a medir la resistencia de un piquete de toma de tierra individual en un
sistema de tierra, consulte el Manual de referencia de la unidad CPC 100, sección "Rest. Tierra"
del capítulo "Resistencia". El manual de referencia de la unidad CPC 100 se encuentra
disponible en formato PDF en Toolsets de CPC 100 y en la página de inicio de CPC 100.
Electrodo Electrodo
auxiliar U
auxiliar I
d
π
ρ
= 2 d R
Resistencia
Corriente de prueba nominal
Seleccione una frecuencia distinta de
la frecuencia de red de 50 o 60Hz
para evitar interferencias de
corrientes de tierra parásitas.
Corriente de prueba real (valor eficaz)
Tensión medida entre la tierra de la
subestación y el electrodo auxiliar U
(valor de eficaz, frecuencia no
selectiva) y desfase entre VRMS e Parte óhmica calculada
IRMS. de la impedancia de
tierra (medida por
selección de frecuencia)
Parte inductiva calculada
de la impedancia de
tierra (medida por
selección de frecuencia)
