Resumen de contenidos para Metrohm 803 Ti Stand
- Página 1 803 Ti Stand Manual 8.803.8001ES / 2019-09-26...
- Página 3 Metrohm AG CH-9100 Herisau Suiza Teléfono +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 803 Ti Stand Manual 8.803.8001ES / 2019-09-26...
- Página 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Esta documentación está protegida con derechos de autor. Todos los derechos reservados. Esta documentación se ha elaborado con la mayor precisión. No obstante puede que haya algún error. Le rogamos nos informe de eventuales erro-...
-
Página 5: Tabla De Contenido
Embalaje ................. 7 3.1.2 Comprobación ................. 7 3.1.3 Lugar de instalación ..............7 Montar el 803 Ti Stand ............7 Conectar el 803 Ti Stand ............ 10 Montar accesorios .............. 12 4 Solución de problemas Problemas ................15 5 Características técnicas Velocidad de rotación ............ - Página 6 Conectar el 803 Ti Stand ..............10 Figura 4 Conecte el Dosino al 803 Ti Stand ........... 11 Figura 5 803 Ti Stand con recipiente de titulación volumétrico y juego de acce- sorios para recambio de reactivo automático ........12 ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Página 7: Introducción

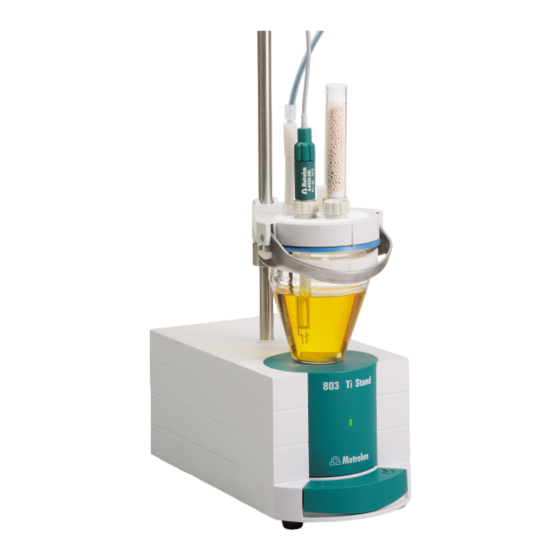

1 Introducción 1 Introducción Descripción del aparato El 803 Ti Stand con el agitador magnético y una bomba integrada forma parte del sistema Titrando. Se utiliza principalmente junto con un Titrando para la titulación Karl Fischer volumétrica. El stand de titulación se conecta con un cable de conexión MSB directa- mente a un Titrando. -
Página 8: Indicaciones De Seguridad
Seguridad eléctrica Queda garantizada la seguridad eléctrica para el manejo del aparato en el marco del estándar internacional IEC 61010. ADVERTENCIA Solo se permite realizar trabajos de reparación en los componentes electrónicos al personal cualificado de Metrohm. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 9: Protección Contra Cargas Estáticas
￭ torio). Mantenga alejadas del lugar de trabajo todas las fuentes de ignición. ￭ Elimine de inmediato los líquidos y materias sólidas derramados. ￭ Siga las indicaciones de seguridad del fabricante de los productos ￭ químicos. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 10: Reciclaje Y Eliminación
La correcta eliminación de su aparato usado ayuda a evitar los efectos negativos sobre el medio ambiente y la salud. Podrá obtener más información sobre la eliminación de sus aparatos a tra- vés de las autoridades locales, de un servicio de recogida o del comercio distribuidor. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 11: Visión Conjunta Del Aparato
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Visión conjunta del aparato 2 Visión conjunta del aparato Figura 1 Parte anterior 803 Ti Stand Orificio Carcasa Para la barra de soporte (6.2016.070), diá- Con bomba y agitador magnético integra- metro 10 mm, longitud 40 mm Indicador de funcionamiento (diodo... -
Página 12: Parte Posterior 803 Ti Stand
W a s t e S o l v e n t M S B Figura 2 Parte posterior 803 Ti Stand Boquilla de conexión para tubo de PVC Boquilla de conexión para tubo de PVC Para aspirar el contenido del recipiente de Para aspirar el disolvente. -
Página 13: Instalación
Se recomienda proteger el aparato de los cambios excesivos de tempera- tura y de la irradiación solar directa. Montar el 803 Ti Stand Monte el stand de titulación del siguiente modo: 1 Atornille la consola de soporte 6.2001.060 a la parte inferior del apa- rato con los cuatro tornillos suministrados. - Página 14 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.2 Montar el 803 Ti Stand 2 Coloque la apertura de la parte inferior del stand de titulación KF en el tornillo hexagonal de la consola de soporte. 3 Inserte la barra de soporte 6.2016.070 desde arriba en la apertura del stand de titración KF (prevista para ello) hasta el tornillo hexago-...
- Página 15 Para ello, levante la horquilla de retención. Las marcas de la parte superior y del anillo de plástico deben coincidir. 4 Presione la horquilla de retención para fijar el recipiente de titulación. Las palancas de la horquilla de retención deben rodear las levas del ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Página 16: Conectar El 803 Ti Stand
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.3 Conectar el 803 Ti Stand anillo del recipiente de titulación para garantizar una buena estabili- dad. 5 Ajuste la altura de la célula de titulación KF presionando la palanca de fijación. Debe llegar casi a tocar la superficie del agitador. Esta posición se puede fijar con la ayuda del anillo de ajuste. -
Página 17: Conecte El Dosino Al 803 Ti Stand
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Instalación Wa ste So lve nt M SB Figura 4 Conecte el Dosino al 803 Ti Stand 4 Inicie el programa de control. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 18: Montar Accesorios
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.4 Montar accesorios Montar accesorios Figura 5 803 Ti Stand con recipiente de titulación volumétrico y juego de accesorios para recambio de reactivo automático Adaptador de tubo 6.1808.050 Tapón roscado 6.1446.040 Protección contra rebose 6.1623.000 Tubo PTFE 6.1805.200 Tapón 6.1446.090 Adaptador para botella 6.1602.105... -
Página 19: Montar El Dispositivo De Succión
9 Introduzca la punta de aspiración hasta la parte inferior del recipiente de titulación que se está vaciando y fíjela a la parte superior del reci- piente de titulación. AVISO Debería vaciarse periódicamente la botella de residuos. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 20: Montar El Dispositivo De Aspiración Del Disolvente
6.1602.100 con adaptador de rosca 6.1618.000 7 Atornille la punta de transferencia 6.1543.110 al extremo libre del tubo de PTFE 6.1805.200, introdúzcala en el recipiente de titulación y fíjela en la parte superior del recipiente de titulación. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 21: Solución De Problemas
Pruebe la estanqueidad de todas las cone- ￭ xiones. Comprobar si se ha instalado correcta- ￭ mente el 803 Ti Stand. Simultáneamente a El tubo de adsorción no Aumente la tapa del tubo de adsorción 2 ￭ la aspiración se está... -
Página 22: Características Técnicas
Voltaje +12 V, -12 V, +5 V Consumo de potencia Seguridad Protección electrónica contra sobrecarga Temperatura ambiente Gama nominal de +5…+45 °C funcionamiento (con humedad relativa máx. del 85 %) Almacenamiento –20…+60 °C –40…+60 °C Transporte ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 23: Dimensiones
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Características técnicas Dimensiones Anchura 106 mm Altura (sin 101 mm soporte) Altura (con 412 mm soporte) Profundidad 220 mm Peso 1100 g Material de carcasa Polibutilenotereftalato (PBT) ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Página 24: Accesorios
Internet. Podrá encontrar esta información con ayuda del número del artículo y descargarla: Descarga de la lista de accesorios 1 En el navegador de Internet teclee https://www.metrohm.com/. 2 Introduzca el número de artículo (p. ej., 803) en el campo de bús- queda.
