I. Motive and Vent Valves Replacement:
Note: The valves can be externally replaced. Some special tools (5/8" flexible hose and
wire hook) are recommended for easier manipulation.
- The body of the pump should be full of condensate (pump's float at its highest position);
- Unscrew the seats of motive (1) and vent (3) valves;
- Use a short piece of flexible hose (5/8") and insert the motive valve (2) in it;
- Use a wire hook to move the valve actuator rod (5) to the right. The motive valve (2) is
free;
- Lift the motive valve (2) and remove it from the flexible hose. Introduce the new valve
in the hose and insert it in the mechanism;
- Move the valve actuator rod (5) to the left and replace the vent valve (4);
- Screw the seats of the motive (1) and vent (3) valves. Make sure to place the 3 gaskets
of the motive valve (1) and 1 gasket of the vent valve (3).
II. Float and Springs Replacement:
- Unscrew and remove the cap of the pump on which the mechanism is attached;
- Unscrew and replace the pump float (3);
- Remove the Inconel springs from the pivots (4) and replace them;
- Position the mechanism and cap back into the pump body and screw the cap bolts.
Armstrong strongly recommends the use of overflow piping on receiver tanks in
open condensate return systems. Properly installed overflow piping increases the
efficiency of the system, while addressing potential safety issues
involved with the unintentional escape of hot condensate.
I. Austausch von Einlaß- und Entlüftungsventil :
Anmerkung: Die Ventile können von außen getauscht werden. Einige Spezialwerkzeuge
(5/8" Schlauchstück und Drahthaken) werden zur Arbeitserleichterung empfohlen.
- Das Gehäuse des Hebers sollte mit Kondensat gefüllt sein (Schwimmer in höchster
Position);
- Sitze von Einlaß- (1) und Entlüftungsventil (3) abschrauben;
- Kurzes Schlauchstück (5/8") über Einlaßventil (2) stecken;
- Mit Drahthaken die Steuerstange (5) nach rechts schieben bis das Einlaßventil (2) frei
ist;
- Einlaßventil (2) anheben
und aus Schlauchstück nehmen. Neues Ventil in
Schlauchstück stecken und in Steuermechanismus einführen;
- Steuerstange (5) nach links schieben und Enlüftungsventil (4) austauschen;
- Sitze von Einlaß- (1) und Entlüftungsventil (3) einschrauben. Die drei Dichtungen des
Einlaßventiles (1) und eine Dichtung des Entlüftungsventiles (3) richtig einsetzen.
II. Austausch von Schwimmer und Federn:
- Deckelschrauben des Kondensathebers lösen und Deckel mit Mechanismus
abnehmen;
- Schwimmer (3) abschrauben und austauschen;
- Inconel Federn von den Zapfen (4) abnehmen und austauschen;
- Deckel mit Mechanismus in Kondensatheber einsetzen und Deckelschrauben
festziehen.
Armstrong empfiehlt dringend an den offenen Kondensatsammelbehältern einen
Überlauf vorzusehen. Richtig installierte Überläufe erhöhen die Effizienz
des Systems, allerdings sollten diese sicher gebaut werden, für den Fall
des Austretens von heißem Kondensat.
I. Remplacement des soupapes motrice et d'évent :
Note: Les soupapes peuvent être remplacées sans ouvrir la pompe. Des outils spéciaux
sont recommandés pour une manipulation plus aisée.
- Le corps de la pompe est normalement rempli de condensat (le flotteur se trouve en
position haute);
- Dévisser les sièges de la soupape motrice (1) et de la soupape d'évent (3);
- Se procurer un petit morceau de tuyau flexible (5/8") et y insérer la soupape motrice (2);
- Utiliser un fin crochet pour déplacer la tige (5) du support de soupapes (valve actuator
rod) vers la droite. La soupape motrice (2) est alors libérée;
- Déboiter la soupape motrice (2) et la sortir du tuyau flexible. Introduire la nouvelle
soupape dans le tuyau et l'insérer dans le mécanisme;
- Déplacer à présent la tige du support des soupapes (5) vers la gauche et remplacer la
soupape d'évent (4);
- Revisser les sièges de la soupape motrice (1) et de la soupape d'évent (3). Ne pas oublier
de placer les 3 joints de la soupape motrice (1) et le joint de la soupape d'évent (3).
II. Remplacement du flotteur et des ressorts :
- Dévisser et enlever le couvercle de la pompe (le mécanisme est attaché au couvercle);
- Dévisser et remplacer le flotteur (3);
- Retirer les ressorts en Inconel de leurs pivots (4) et les remplacer;
- Repositionner l'ensemble couvercle-mécanisme dans le corps de la pompe et revisser
les boulons du couvercle.
Armstrong recommande vivement l'utilisation d'un trop-plein sur les
réservoirs de récupération des condensats des systèmes ouverts.
Correctement installé, le trop-plein augmente l'efficacité du système, assure
la sécurité en diminuant les risques de fuites de condensat chaud.
MODELS WITH CE MARKING - MODELLE MIT CE KENNZEICHNUNG - MODELES MARQUES CE
MODELOS CON LA MARCA CE - MODELLEN MET CE KEUR - MODELLI CON MARCATURA CE
Model
PMA
Modell
PMA
Modèle
PMA
Modelo
PMA
Model
PMA
Modello
PMA
EPT-404(SS)
EPT-406(SS)
10 bar
EPT-408(SS)
EPT-412(SS)
Armstrong International S.A., Parc Industriel des Hauts-Sarts, 4040 Herstal - Belgium Ph: +32.4.240.90.90 Fax: +32.4.248.13.61
IOM-1022-C
11/2012
I. Cambio de las válvulas motora y de venteo:
Nota: las válvulas se pueden cambiar por fuera. Se recomienda utilizar algunas herramientas
especiales (tubo flexible de 5/8" y gancho de alambre) para facilitar la manipulación.
- El cuerpo de la bomba deberá estar lleno del condensado (con la boya elevada al máximo);
- Afloje los asientos de las válvulas motora (1) y de venteo (3);
- Dentro de un trozo pequeño de tubo flexible (5/8") inserte la válvula motora (2);
- Utilice el gancho de alambre para mover el vástago del actuador de válvula (5) hacia la
derecha. La válvula motora ahora está suelta (2);
- Retire la válvula motora (2) y sáquela del tubo flexible. Introduzca la válvula nueva en el
tubo e insértela en el mecanismo;
- Mueva el vástago del actuador de válvula (5) hacia la izquierda y cambie la válvula de
venteo (4);
- Ajuste los asientos de las válvulas motora (1) y de venteo (3). Asegúrese de colocar las tres
juntas de la válvula motora (1) y la junta de la válvula de venteo (3).
II. Cambio de la boya y el muelle:
- Afloje y retire la tapa de la bomba a la que está sujeto el mecanismo;
- Desajuste y cambie la boya de la bomba (3);
- Quite los muelles de Inconel de los pivotes (4) y cámbielos;
- Coloque el mecanismo en posición y vuelva a tapar el cuerpo de la bomba; ajuste los
pernos de la tapa.
Armstrong recomienda la instalación de una tubería para evacuar el exceso de caudal
en el colector de recogida de condensado en los sistemas de retorno
abiertos. Adecuadamente instalada, esta tubería de evacuación mejora la
eficiencia del sistema, mientras protege del riesgo potencial asociado a un
escape accidental de condensado caliente.
I. Stuur en ontluchtingsklep vervangen:
De kleppen kunnen uitwendig vervangen worden. Benodigd "gereedschap" een stuk
slang inw. 5/8" en een gebogen lasdraad
- Het pomphuis moet vol condensaat staan (vlotter op het hoogste punt);
- Schroef de zittingen van beide kleppen (1 en 3) los;
- Gebruik een stuk slang van 5/8" en schuif dit over de stuur klep (2);
- Gebruik de lasdraad om de klepsteel (5) naar rechts te duwen. Stuurklep (2) is dan los;
- Haal de stuurklep eruit en verwijder deze uit de slang. Steek de nieuwe klep (2) in de
slang en monteer deze in het pompmechanisme;
- Duw de klepsteel (5) naar links en vervang op dezelfde manier de ontluchtingsklep (4);
- Schroef de klepzittingen (1 en 3) weer vast. Let op dat de 3 pakkingen van de stuurklep
(1) en 1 pakking van de ontluchtingsklep (3) geplaatst zijn.
II. Vlotter en veren vervangen:
- Verwijder het deksel van de pomp waar het mechanisme aan gemonteerd is;
- Vervang de vlotter (3);
- Verwijder de veren van de steuntjes (4) en vervang ze (door Inconel veren);
- Plaats het deksel met mechanisme op de pomp en schroef deze weer vast.
Armstrong raadt het gebruik van overloop leidingen aan op de ontvanger
(drukloos vat) in open condensaat retour systemen. Een correct geïnstalleerde
overloop leiding verhoogt de efficiëntie van het systeem, terwijl daarnaast een
potentiële veiligheidskwestie aangepakt wordt, namelijk het onbedoeld
ontsnappen van heet condensaat.
I. Sostituzione della valvola per fluido d'azionamento e della valvola di vent:
Note: Le valvole si sostituiscono dall'esterno. Per maggior facilità manutentiva, sono
raccomandati alcuni utensili speciali come un tubo flessibile da 5/8" ed un fil di ferro
uncinato.
- Il corpo della pompa deve essere pieno di condensa ed il galleggiante nella posizione
più alta possibile;
- Svitare le sedi delle valvole fluido d'azionamento (1) e di vent (3);
- Usare un piccolo pezzo di tubo flessibile (5/8") ed inserirvi la valvola d'azionamento (2);
- Usando un uncino spostare verso destra l'asta (5) e sganciare la valvola d'azionamento (2);
- Far salire la valvola d'azionamento (2) e rimuoverla dal tubo flessibile. Introdurre la
nuova valvola nel tubo flessibile e inserirla nel meccanismo;
- Spostare l'asta della valvola (5) alla sinistra e sostituire la valvola vent (4);
- Avvitare le sedi della valvola d'azionamento (1) e della valvola vent (3) non dimenticando
d'interporre le 3 guarnizioni della valvola d'azionamento (1) e la guarnizione della valvola
di vent (3).
II. Sostituzione del galleggiante e delle molle :
- Smontare il coperchio della pompa al quale è collegato l'intero meccanismo interno;
- Svitare e sostituire il galleggiante (3) della pompa;
- Rimuovere le molle in Inconel dai perni (4) e sostituirle;
-Riposizionare il meccanismo ed il coperchio sul corpo della pompa ed avvitare i bulloni.
Armstrong raccomanda vivamente nei sistemi aperti l'utilizzo del troppo
pieno sul serbatoio di raccolta condense.
La linea di troppo pieno
eseguita correttamente aumenta l'efficacia del sistema, garantisce la
sicurezza e diminuisce il rischio di fuoriuscita di condensa calda.
TMA
Volume
PMO
TMA
Volumen
PMO
TMA
Volume
PMO
TMA
Volumen
PMO
TMA
Volume
PMO
TMA
Volume
PMO
343°C
38 l
9 bar
www.armstronginternational.eu
Pompe Meccaniche per il Rilancio della Condensa
Diese Gebrauchsanweisung ist durch Fachpersonal zu benutzen !
Ces instructions devraient être utilisées par du personnel expérimenté !
¡Estas instrucciones deben ser utilizadas por personal experimentado !
Queste istruzioni devono essere utilizzate da personale esperto !
PRODUCT DESCRIPTION - PRODUKTBESCHREIBUNG - DESCRIPTION DU PRODUIT
DESCRIPCION DEL PRODUCTO - PRODUKT OMSCHRIJVING - DESCRIZIONE DEL PRODOTTO

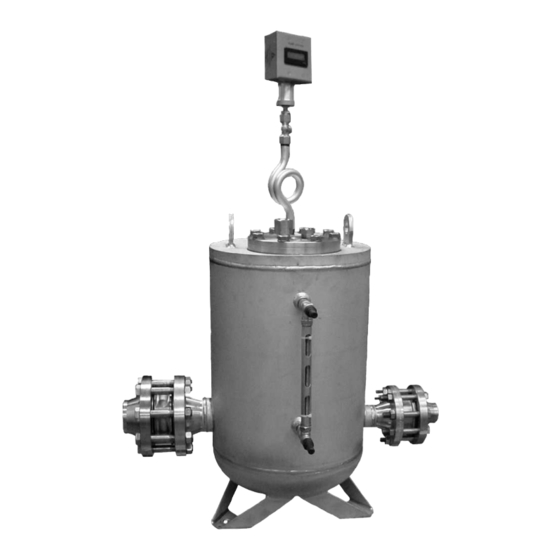

Model shown on the picture: EPT-412SS - Die Abbildung zeigt das Modell EPT-412SS - Photo: modèle EPT-412SS
Modelo mostrado en la fotografía: EPT-412SS - Model op foto: EPT-412SS - Modello in figura: EPT-412SS
Armstrong Carbon Steel or Stainless Steel Mechanical Pump
Vertical Body, Horizontal Connections, In-Line
Optional : Gauge Glass - Digital Cycle Counter - Insulation Jacket
Armstrong Mechanischer Kondensatheber aus C-Stahl oder Edelstahl
Gehäuse Vertikal, Horizontale Anschlüsse, "In-Line"
Optionen: Schauglas - Digitaler Hubzähler - Isolationsschale
Pompe à Condensat Armstrong en Acier au Carbone ou en Acier Inoxydable
Corps Vertical, Connexions Horizontales, En Ligne
En option : Indicateur de Niveau - Compteur de Cycle Digital - Matelas Isolant
Bomba para Condensados Armstrong en Acero al Carbono o en Acero Inoxidable
Cuerpo Vertical, Conexiones Horizontales, En Línea
Opcional: Nivel Óptico - Contador de Ciclos Digital - Chaqueta Aislante
Armstrong Stalen of RVS Mechanische Pomp
Verticaal Huis, Horizontale Aansluitingen
Opties: Peilglas - Digitale Cyclusteller - Isolatie Jacket
Pompa Meccanica Armstrong per Rilancio della Condensa
In Acciaio al Carbonio o in Acciaio Inossidabile
Corpo Verticale, Connessioni Orizzontali In Linea
Accessori opzionali: Livello a Vetro - Contacicli Digitale - Rivestimento di Coibentazione
For detailed material specifications, options, approximate dimensions and weights, see Armstrong literature or consult your local Representative.
Für detaillierte Werkstoffangaben, Zubehör, Abmessungen und Gewichte, sehen Sie die Armstrong Datenblätter oder fragen Sie Ihre Armstrong-Vertretung.
Pour toute spécification détaillée des matières, options, dimensions et poids, veuillez vous référer à la littérature Armstrong ou prendre contact avec votre
Représentant local.
Para especificaciones de materiales detalladas, opciones, dimensiones aproximadas y pesos, ver catálogos Armstrong o consultar con su
Representante local.
Voor gedetailleerde materiaal specificaties, afmetingen en gewichten, zie de Armstrong documentatie of neem contact op met uw plaatselijke
Vertegenwoordiger.
Per la specifica dettagliata dei materiali, accessori opzionali, dimensioni e pesi approssimativi, vedere la documentazione appropriata o contattare il
Printed in Belgium
Distributore locale.
Series EPT-400 & EPT-400SS
Mechanical Pumping Traps
Mechanische Kondensatheber
Pompes à Condensat
Bombas para Condensados
Mechanische Condensaat Pompen
These instructions should be used by experienced personnel !
Onderhoud uitsluitend uit te voeren door ervaren personeel !
