más de 4 mm
El sistema de monitoreo generalmente puede adoptar el suelo de un punto.
Conecte el extremo de tierra del enchufe de 3 pines en el sistema del monitor al puerto de tierra del
sistema (cable de tierra de protección)
Apéndice 8.4 La forma de acceso directo para verificar el sistema
eléctrico con un multímetro digital

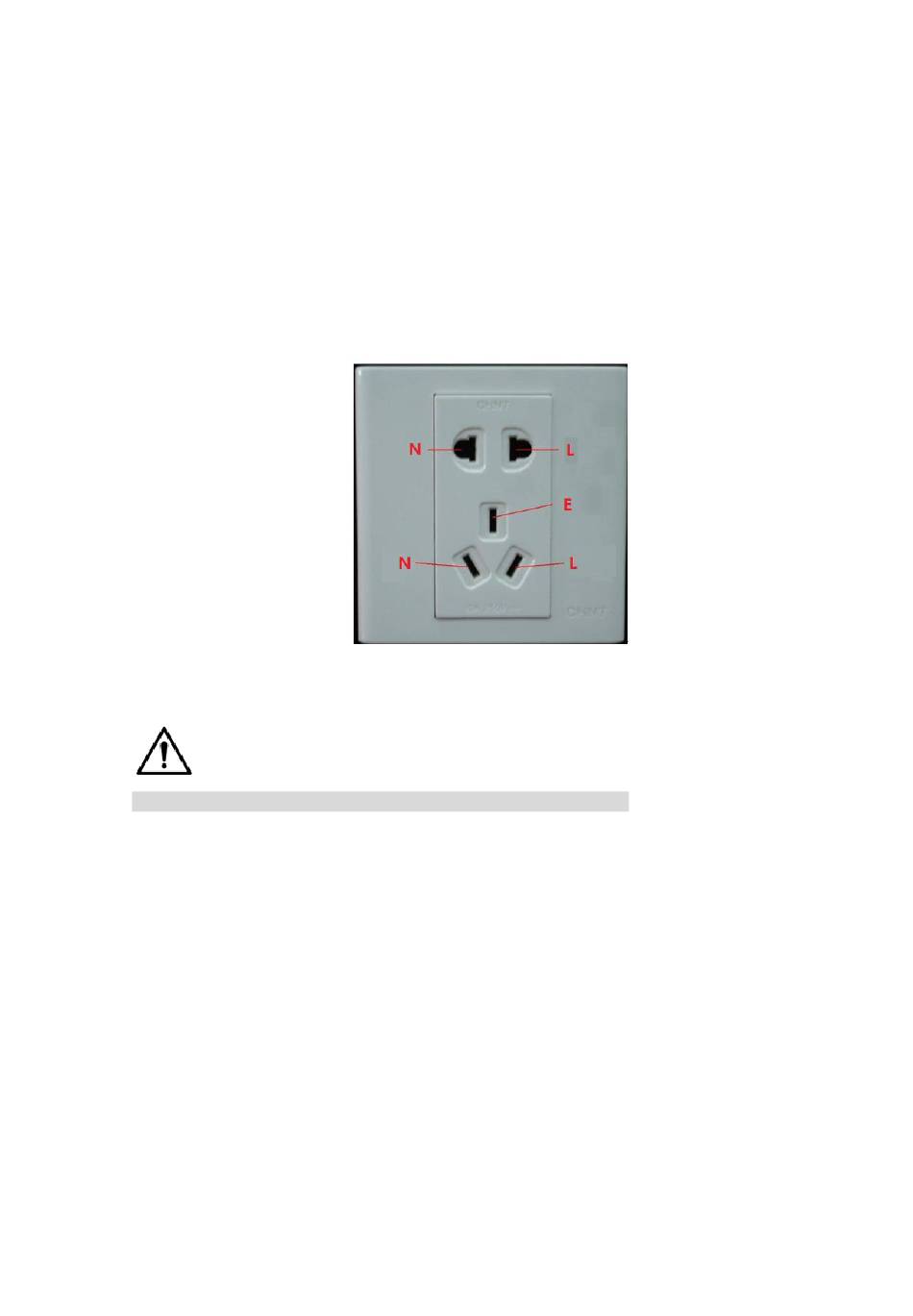

Para toma de 220V AC, de arriba a abajo, E (cable de tierra), N (cable neutro), L (cable vivo).
Consulte la siguiente figura.
Hay una forma de acceso directo para verificar que la conexión de estos cables sea estándar o no (no es la
verificación precisa).
En las siguientes operaciones, el rango del multímetro será de 750V.
Para E (cable de tierra)
Gire el multímetro digital a 750 V CA, use una mano para sostener el extremo metálico y luego inserte el
lápiz en el puerto E del enchufe con la otra mano. Vea la siguiente figura. Si el multímetro muestra 0,
entonces puede ver que la conexión del cable de tierra actual es estándar. Si el valor es mayor que
10, entonces puede saber que hay corriente inductiva y que la conexión del cable de tierra no es la adecuada.
2.
Toma de tierra 348
