Apéndice 9 Definición del cable de conexión RJ45‑RS‑232

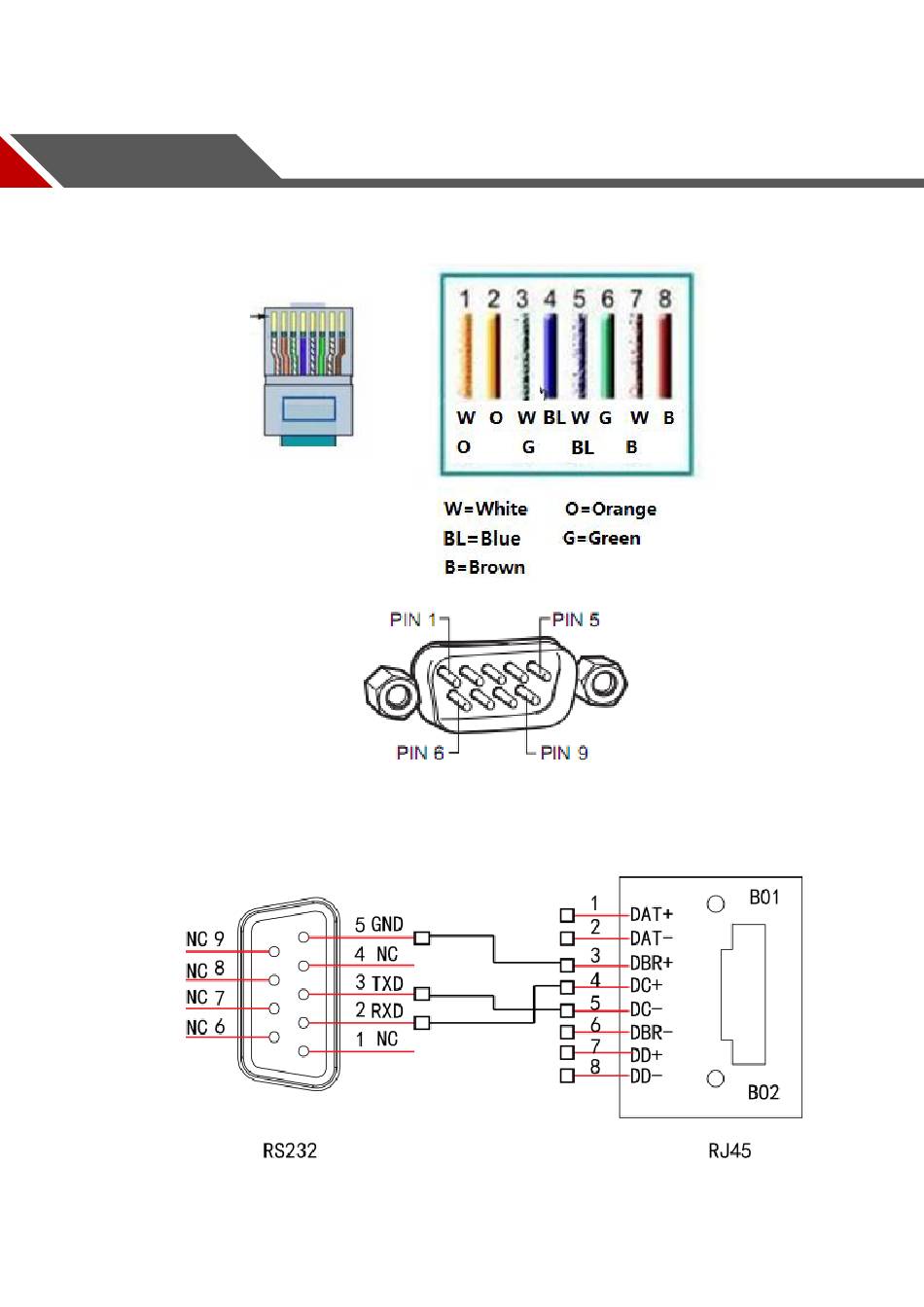

Aquí vamos a hacer un puerto RS‑232 estándar y un RJ45 estándar (T568B). Consulte la
siguiente figura para conocer la definición del cable RJ45.
Consulte la siguiente figura para conocer la definición de los pines RS‑232.
Conexión cruzada
Consulte la siguiente figura para obtener información sobre la conexión.
Consulte la siguiente tabla para obtener información detallada sobre la conexión del cable cruzado.
Definición del cable de conexión RJ45‑RS‑232 351
