Ismerje meg a kapcsolót!

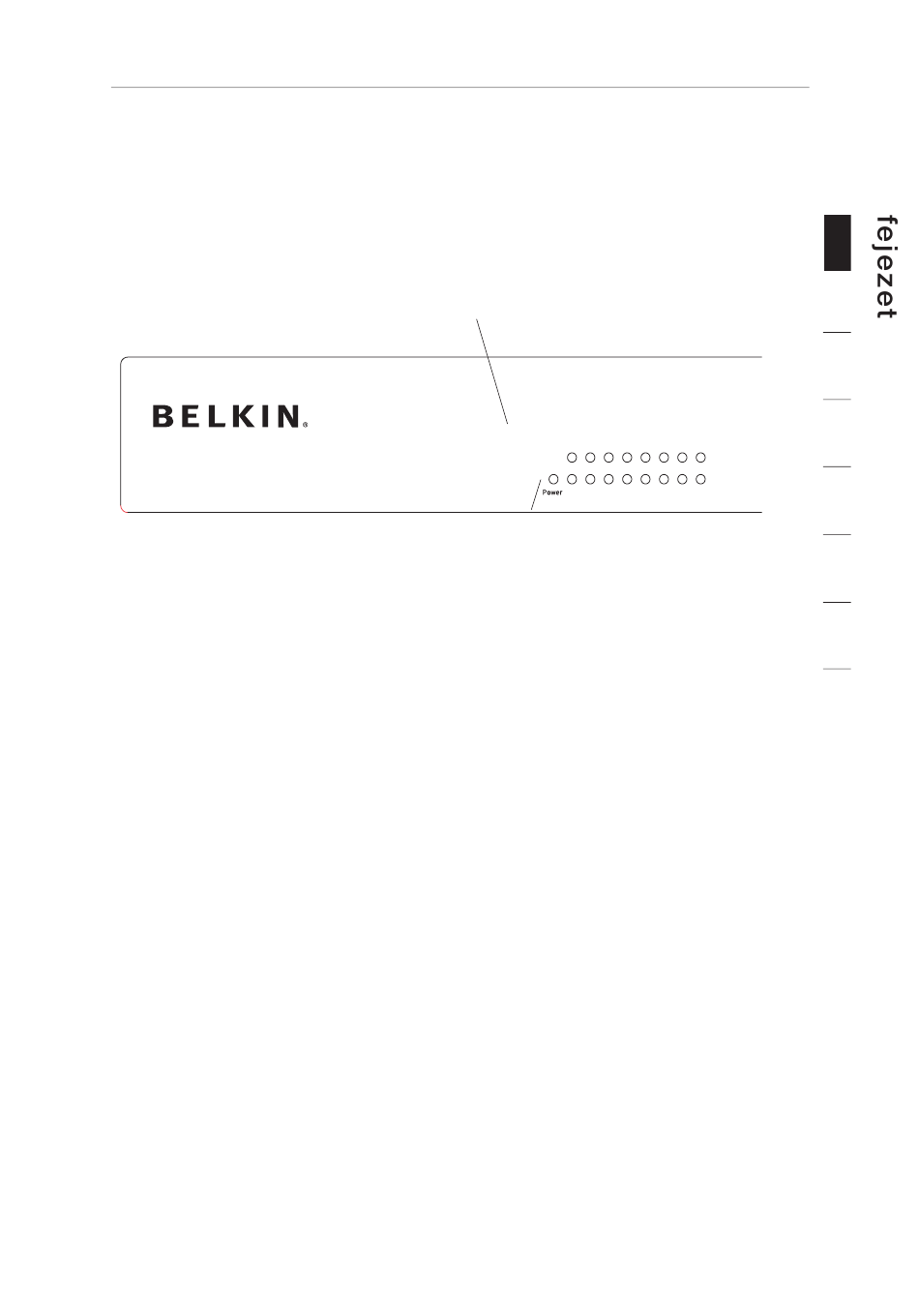

LED-ek az előlapon
A Belkin 16 és 24 portos 10/100-as hálózati kapcsolói a
tápfeszültség-jelző LED-en kívül két sor LED-et tartalmaznak,
amelyek tájékoztatnak az összeköttetés sebességéről, a
kapcsolatról/üzemről.
����������������������������� �����������������������������
���������� ����������
(a) Tápfeszültség-jelző LED
• Zöld – Feszültség bekapcsolva, normál üzem
• Ki – Feszültség kikapcsolva, a kapcsoló nincs áram alatt
(b) Kapcsolat- és üzemjelző (Link/Act) LED
• Folyamatos zöld – 100Base-Tx hálózati eszköz megfelelően
csatlakozik a kapcsolóra ezen a porton keresztül
• Villogó zöld – ezen a porton keresztül adatok küldése és fogadása
folyik 100 Mbit/s sebességgel
• Folyamatos narancsszín – 10Base-T hálózati eszköz megfelelően
csatlakozik a kapcsolóra ezen a porton keresztül
• Villogó narancsszín – ezen a porton keresztül adatok küldése és
fogadása folyik 10 Mbit/s sebességgel
• Ki – Nincs kapcsolat
All manuals and user guides at all-guides.com
(b)
5 5
� � � � �
��������
��������
� �� �� �� �� �� �� ��
(a)
1
2
3
4
5
� � �
6
7
8
