OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000
OPTIMASS 2000

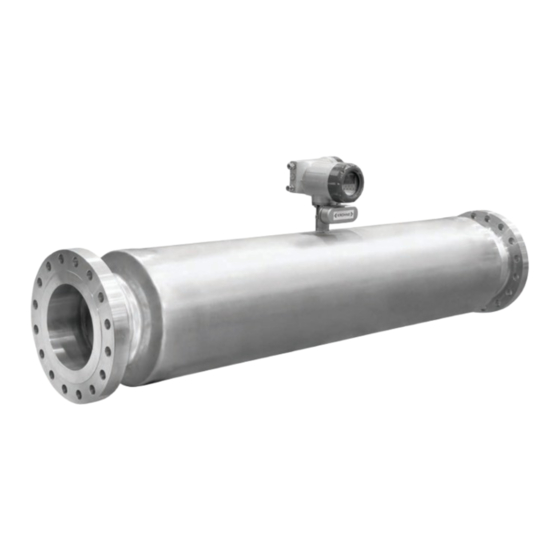

Sensor para caudal de masa a granel
Revisión del Software
V2.2.xx
La documentación sólo está completa cuando se usa junto con la documentación
relevante del convertidor.
© KROHNE 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es
Manual
Manual
Manual
Manual
Publicidad
Tabla de contenido
Manuales relacionados para KROHNE OPTIMASS 2000
Resumen de contenidos para KROHNE OPTIMASS 2000
- Página 1 Manual Manual Manual Manual Sensor para caudal de masa a granel Revisión del Software V2.2.xx La documentación sólo está completa cuando se usa junto con la documentación relevante del convertidor. © KROHNE 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es...
- Página 2 IMPRESIÓN ::::::::::::::::::::::::::::::::::::::: Todos los derechos reservados. Queda prohibido la reproducción de esta documentación, o cualquier parte contenida en la misma, sin la autorización previa de KROHNE Messtechnik GmbH. Sujeto a cambio sin previo aviso. Copyright 2011 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Straße 5 - 47058 Duisburg (Alemania) www.krohne.com...
-
Página 3: Tabla De Contenido
3.4.11 Puertos de purga ........................ 27 3.4.12 Discos de ruptura........................ 27 3.4.13 Calibración cero ........................28 3.4.14 Viseras..........................29 4 Conexiones eléctricas 4.1 Instrucciones de seguridad .................... 30 4.2 Conexiones eléctricas y de E/S ..................30 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... - Página 4 6.4 Pautas para la presión máxima de funcionamiento ............41 6.5 Dimensiones y pesos ...................... 43 6.5.1 Versiones embridadas ......................43 6.5.2 Versiones higiénicas ......................48 6.5.3 Versión con camisa de calefacción..................50 6.5.4 Orificio de purga opcional ..................... 51 www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es...
-
Página 5: Instrucciones De Seguridad
• Directiva EMC 2004/108/CE • Directiva ATEX 94/9/CE • Directiva de baja tensión 2006/95/CE • Directiva de equipos a presión 97/23/CE El fabricante declara la conformidad y el dispositivo posee la marca CE. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 6: Documentos Asociados
INSTRUCCIONES DE SEGURIDAD OPTIMASS 2000 1.4 Documentos asociados Este manual debe consultarse junto con la documentación correspondiente relativa a: • Áreas peligrosas • Comunicaciones • Concentración • Corrosión www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 7: Directiva De Equipos A Presión (Ped)
Para más información, contacte con su representante más cercano. PELIGRO! ¡ Si sospecha que el tubo de medida principal ha fallado, despresurice el medidor y retírelo del servicio en cuanto sea posible. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 8: Instrucciones De Seguridad Del Fabricante
El fabricante se reserva el derecho a alterar el contenido de este documento, incluyendo esta renuncia en cualquier caso, en cualquier momento, por cualquier razón, sin notificación previa, y no será responsable de ningún modo de las posibles consecuencias de tales cambios. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 9: Responsabilidad Del Producto Y Garantía
Este documento se proporciona para ayudarte a establecer condiciones de funcionamiento, que permitirán un uso eficiente y seguro del aparato. Las consideraciones especiales y las precauciones están también descritas en el documento, que aparece en forma de iconos inferiores. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 10: Avisos Y Símbolos Empleados
Este símbolo indica todas las instrucciones de las acciones que se van a llevar a cabo por el operador en la secuencia especificada. Resultado Resultado Resultado Resultado Este símbolo hace referencia a todas las consecuencias importantes de las acciones previas. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 11: Instrucciones De Seguridad Para El Operador
Este documento se suministra para ayudar a establecer las condiciones de funcionamiento, que permitirán un uso seguro y eficiente del equipo. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 12: Descripción Del Equipo
Si falta algún elemento, póngase en contacto con el fabricante. Si el medidor posee conexiones embridadas, la especificación de la brida aparece impresa en el borde exterior. Compruebe que la especificación de la brida coincida con la de su pedido. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 13: Medidores Con Conexiones Higiénicas
Datos de temperatura y presión: Datos de temperatura y presión: OPTIMASS 2000 / 2300 / 2010 -45°C...+130°C y 100...14 000 kPa Si la junta principal falla, el alojamiento del medidor se llenará de líquido y el medidor dejará de funcionar. El medidor notificará esta situación activando el modo <Startup> (Arranque) y mostrará... -
Página 14: Diferencial De Temperatura Y Choque Térmico
Datos de temperatura/presión: Datos de temperatura/presión: OPTIMASS 2000 / 2300 / 2010 de 45°C...+130 °C y 100...14 000 kPa Las presiones o temperaturas pueden acotarse aún más por límites de tubo, temperatura, conexión y Ex. Compruebe la placa de características del medidor y la documentación correspondiente para obtener más detalles. - Página 15 Los choques térmicos repetitivos también ¡ pueden producir el fallo prematuro del medidor! Sin embargo, pueden producirse choques térmicos mayores a presiones de funcionamiento inferiores. Para más información, contacte con su representante más cercano. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com...
-
Página 16: Instalación
• Evite la exposición directa al sol. • Guarde el dispositivo en su caja original. • No permita que la temperatura ambiente sea menor que –50 °C/–58 °F ni mayor que +85 °C/+185 °F. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 17: Manejo
3 No levante el medidor utilizando los orificios de los pernos de la brida. 4 No levante el medidor por el alojamiento del convertidor ni por el soporte de la electrónica. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 18: Colocación Del Medidor Antes De Su Instalación
2 No coloque nunca el medidor en posición vertical sin utilizar bloques (o elementos similares). 1 Si el medidor no está sujeto por bloques, puede rodar y caerse. 2 Se pueden producir daños graves en el medidor o lesiones personales. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 19: Condiciones De Instalación
2 No utilice las tuberías de proceso para sostener el peso del medidor. Las paredes de las tuberías que suelen utilizarse en el sector de producción higiénica son muy finas y no tienen fuerza suficiente para soportar el peso del medidor. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 20: Montaje Del Medidor
6 Evite el montaje vertical del medidor con el flujo descendente. Se pueden producir sifones. Si el medidor debe mon- tarse de este modo, instale un diafragma o una válvula de control aguas abajo para mantener la contrapresión. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 21: Montaje Lateral
INFORMACIÓN! ¡ Cuando los medidores se instalan en serie, se recomienda encarecidamente que el diámetro de la tubería de proceso sea constante. Para más información, póngase en contacto con el fabricante. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 22: Medidores En Paralelo
INSTALACIÓN OPTIMASS 2000 Medidores en paralelo 3.4.5 Conexiones embridadas Apriete uniformemente los pernos de las bridas uno a uno. Siga un orden establecido para apretar los pernos uniformemente. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 23: Presiones De Tubería Máximas (Cargas Finales)
• Las cargas que se muestran son la carga estática máxima permitida. Si las cargas son cíclicas (entre tensión y compresión), estas cargas deberían reducirse. Para obtener asesoramiento, consulte al fabricante. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 24: Racores
80. 3.4.9 Instalaciones higiénicas 1 Instale el medidor en ángulo para permitir el drenaje automático. 2 NO instale el medidor en posición horizontal. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 25: Calefacción O Aislamiento
1 Área que puede calentarse (A). Consulte en la tabla los tamaños máximos. 2 Profundidad máxima de aislamiento (B). El aislamiento no debe superar esta profundidad. Área calefactada S100 S150 S250 Dimensión de A [mm] Dimensión de A [pulgadas] 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 26: Tiempos De Calentamiento
S150 S250 40 / 104 60 / 140 80 / 176 100 / 212 110 / 230 120 / 248 1 Medido en el extremo del grifo del tubo de medida. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 27: Condiciones De Referencia
Utilice una tubería cuyo diámetro sea lo suficientemente largo Y esté enrutada de tal manera que no se pueda acumular presión en la caja del medidor. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 28: Calibración Cero
1 Cuando el medidor se haya instalado verticalmente, instale válvulas de corte a ambos lados del medidor para ayudar a la calibración cero. 2 Si no se puede detener el flujo de proceso, instale una sección de derivación para la calibración cero. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 29: Viseras
INSTALACIÓN OPTIMASS 2000 3.4.14 Viseras El medidor DEBE protegerse de la luz directa del sol. 1 Instalación horizontal 2 Instalación vertical 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 30: Conexiones Eléctricas
Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación. 4.2 Conexiones eléctricas y de E/S Para obtener información sobre las conexiones eléctricas y de E/S, consulte en el manual el convertidor de señal correspondiente. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 31: Servicio
• estén libres de tales sustancias peligrosas. adjuntar un certificado con el equipo confirmando que es seguro para su manejo y mostrando • el producto empleado. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 32: Formulario (Para Copiar) Para Acompañar A Un Equipo Devuelto
Fecha: Firma: Sello: 5.4 Disposición PRECAUCIÓN! ¡ La disposición se debe llevar a cabo según la legislación pertinente es su país. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 33: Datos Técnicos
Cuando el medidor está excitado, la bobina conductora hace vibrar los tubos de medida haciendo que oscilen y produzcan una onda seno 3. La onda seno está monitorizada por los dos sensores. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... - Página 34 Este cambio de fase es directamente proporcional al caudal másico. La medida de la densidad se realiza mediante la evaluación de la frecuencia de vibración y la medición de temperatura se realiza empleando un sensor Pt500. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es...
-
Página 35: Datos Técnicos
Efecto en el punto cero del sensor provocado por un cambio en la presión de proceso Acero inoxidable 0,0002% del índice de caudal máximo por 1 bar . / 0,0000014% del índice de caudal máximo por 1 psig 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 36: Condiciones De Operación
-1...140 barg / -14,5...2030 psig CRN / ASME B31.3 (pendiente) -1...130 barg / -14,5...1885 psig Cilindro exterior Cilindro exterior Cilindro exterior Cilindro exterior Sin homologación PED/CRN Presión de rotura típica > 100 barg/1450 psig www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 37: Materiales
Fundición de aluminio (recubrimiento de poliuretano) Conexiones del proceso Brida Brida Brida Brida DN100...300 / PN16...160 ASME 4...12" / ASME 150...1500 100 A / 10...20K Higiénico Higiénico Higiénico Higiénico Tri-clover 4" Tri-clamp DIN 32676 DN100 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 38: Aprobaciones
II 2 G Ex ib IIC T6...T1 II 2 D Ex ibD 21 T 165 °C 1 Al pedir esta opción, el material básico de los componentes electrónicos es UNS J92205 (1.4470) www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 39: Atex (Según. 94/9/Ce) Sobre Límites De Temperatura
60 kN 50k N 50k N 115 barg 130 barg Higiénicas (todas las conexiones) Higiénicas (todas las conexiones) Higiénicas (todas las conexiones) Higiénicas (todas las conexiones) 130 °C 10 barg 5 kN 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 40: Precisión De Medida
El error de medida se obtiene de los efectos combinados de la precisión y de la estabilidad cero. Condiciones de referencia Producto Agua Temperatura +20 °C / +68 °F Presión de funcionamiento 1 barg / 14,5 psig www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 41: Pautas Para La Presión Máxima De Funcionamiento
Material del cilindro -45 °C 20 °C 130 °C externo 304 / L o 316 / L 40 barg 40 barg 32 barg UNS S31803 150 barg 150 barg 100 barg 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... -
Página 42: Reducción De La Presión/Temperatura, Todos Los Tamaños Del Medidor En Sistema Imperial (Conexiones Embridadas Según Asme B16.5)
LA QUE SEA MÁS BAJA. LA QUE SEA MÁS BAJA. LA QUE SEA MÁS BAJA. • El fabricante recomienda que los sellos se cambien periódicamente. Así se mantendrá la integridad higiénica de la conexión. www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 43: Dimensiones Y Pesos
S150 S250 Aluminio (compacto) Acero inoxidable (compacto) Aluminio (remoto) Acero inoxidable (remoto) En el caso de los pesos del medidor con diferentes índices de brida, póngase en contacto con el fabricante. 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... - Página 44 1581 DN250 1960 DN300 1960 PN40 PN40 PN40 PN40 DN100 1310 DN150 1330 1621 DN200 1647 DN250 2030 DN300 2050 PN63 PN63 PN63 PN63 DN100 1336 DN150 1370 1661 DN200 1691 www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es...
- Página 45 ASME 900 ASME 900 ASME 900 ASME 900 4" 1422 6" 1474 1765 8" 1809 10" 2202 12" 2234 ASME 1500 ASME 1500 ASME 1500 ASME 1500 4" 1442 6" 1554 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com...
- Página 46 DN300 81,5 PN100 PN100 PN100 PN100 DN100 53,9 DN150 55,5 66,6 DN200 68,3 DN250 83,5 DN300 85,9 PN160 PN160 PN160 PN160 DN100 54,3 DN150 56,5 DN200 68,9 DN250 83,9 DN300 85,4 www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es...
- Página 47 56,8 6" 61,2 8" 75,3 10" 94,5 12" 94,5 JIS 10K JIS 10K JIS 10K JIS 10K 100 A 52,5 JIS 20K JIS 20K JIS 20K JIS 20K 100 A 52,5 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com...
-
Página 48: Versiones Higiénicas
48,7 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 Tri-clamp ISO 2852 4" DIN 11864-2 tipo A DIN 11864-2 tipo A DIN 11864-2 tipo A DIN 11864-2 tipo A DN100 www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... - Página 49 Rosca macho SMS 4" 48,7 Rosca macho IDF/ISS Rosca macho IDF/ISS Rosca macho IDF/ISS Rosca macho IDF/ISS 4" Rosca macho RJT Rosca macho RJT Rosca macho RJT Rosca macho RJT 4" 48,6 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com...
-
Página 50: Versión Con Camisa De Calefacción
6,5 ±2,0 Dimensiones [pulgadas] S100 S150 S250 Tamaño de conexión de 1" (NPTF) calefacción 10 ±0,1 14 ±0,1 17,5 ±0,06 7 ±0,08 9 ±0,08 8,2 ±0,08 1,1 ±0,08 1,1 ±0,08 0,25 ±0,08 www.krohne.com 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es... -
Página 51: Orificio De Purga Opcional
6.5.4 Orificio de purga opcional Dimensiones [mm] S100 S150 S250 70 ±1,0 100 ±1,0 70 ±1,0 100 ±1,0 Dimensiones [pulgadas] S100 S150 S250 2,75 ±0,04 4,0 ±0,04 2,75 ±0,04 4,0 ±0,04 10/2011 - 4001684601- MA OPTIMASS 2000 R02 es www.krohne.com... - Página 52 • Sistemas de medida para tanques marítimos Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Alemania) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
