MACH

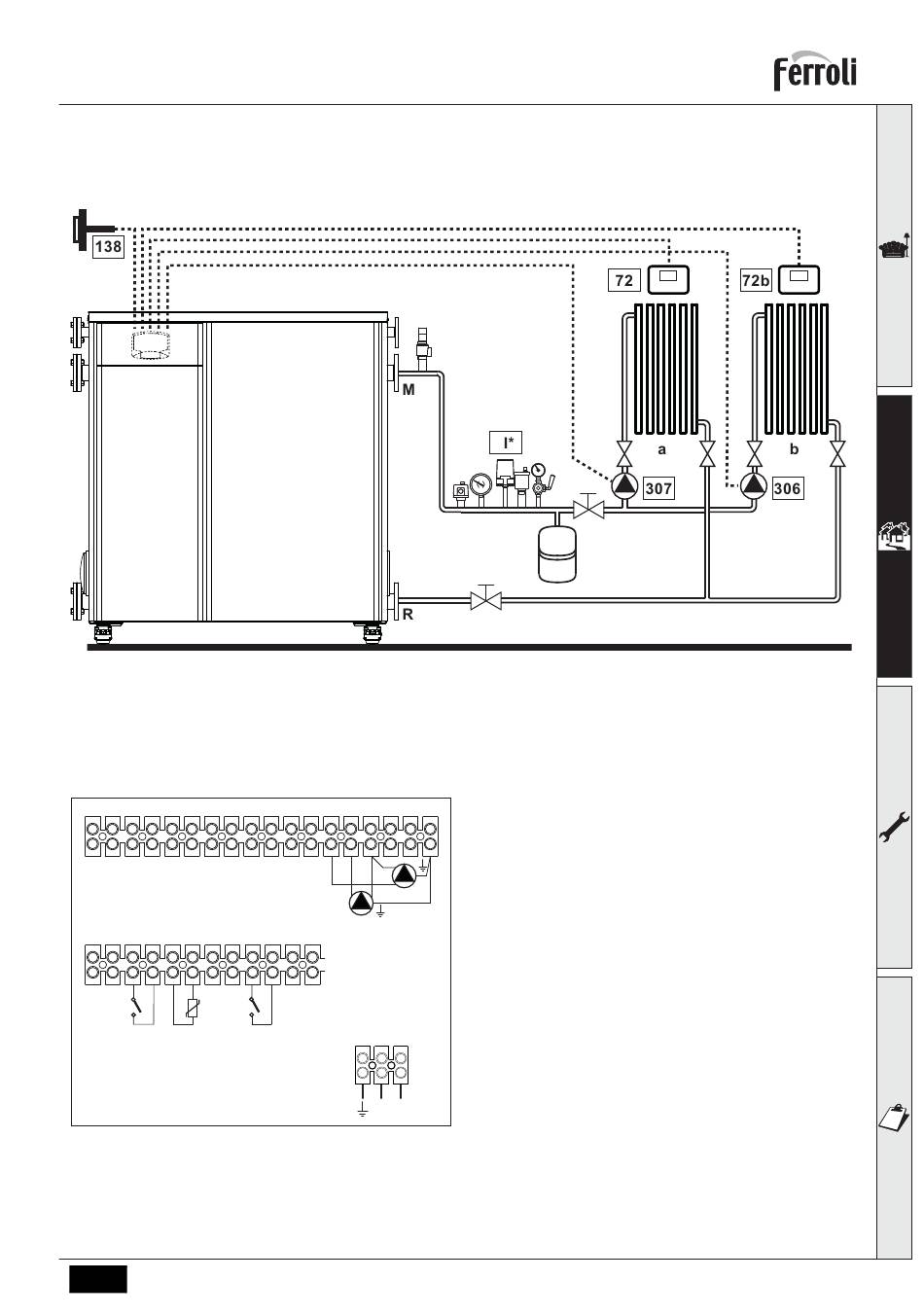

Dos circuitos de calefacción directos
- Esquema general
- Conexiones eléctricas
Una vez concluida la instalación, haga las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configure la centralita como se describe en el apartado correspondiente.
1 2 3 4 5 6 7 8
19 20 21 22 23 24 25 26 27 28 29 30
138
72
fig. 42
Para el control de la temperatura adaptable es necesario adquirir la sonda exterior accesoria cód. 013018X0
ES
9 10 11 12 13 14 15 16 17 18
N
306
307
72B
N L
cod. 3541V120 - Rev 00 - 09/2021
fig. 41
Leyenda (fig. 41 y fig. 42)
72 Termostato de ambiente 1ª zona (directa)
72b Termostato de ambiente 2ª zona (directa)
138 Sonda exterior
307 Bomba de circulación 1ª zona (directa)
306 Bomba de circulación 2ª zona (directa)
a 1ª zona (directa)
b 2ª zona (directa)
M Ida
R Retorno
I* Dispositivos de seguridad ISPESL
(Cuando sean necesarios. No suministrados)
97
