AJUSTES MECÁNICOS
Adaptación del diámetro del núcleo del
desenrollador
Herramienta:
– 3 mm desatornillador hexagonal
El desenrollador puede adaptarse con adaptadores de
núcleos [37B] al diámetro interior del rollo de etiquetas.
Dependiendo de este diámetro, los adaptadores deben
montarse o bien desmontarse.
– 38,1 mm (1") - Núcleo
Desatornillar los tornillos [37A] (3 por adaptador) y

retirar los adaptadores.
– 76,2 mm (3") - Núcleo
 Atornillar los adaptadores como se muestra en la
ilustración [37].
– 101,6 mm (4") - Núcleo
 Atornillar los adaptadores como se muestra en la
ilustración [38].
Posicionamiento del rodillo de presión
 Abrir el rodillo de presión [39B]. Para ello, girar la
palanca [39C] en el sentido de las agujas del reloj
hasta que el rodillo se fije a presión.
 Aflojar el tornillo moleteado [39A].
 Posicionar el rodillo de presión en la zona central
sobre el papel de soporte.
 Cerrar el rodillo de presión.
 Apretar el tornillo moleteado.
07/2018 | 00
ALS 104
40
A

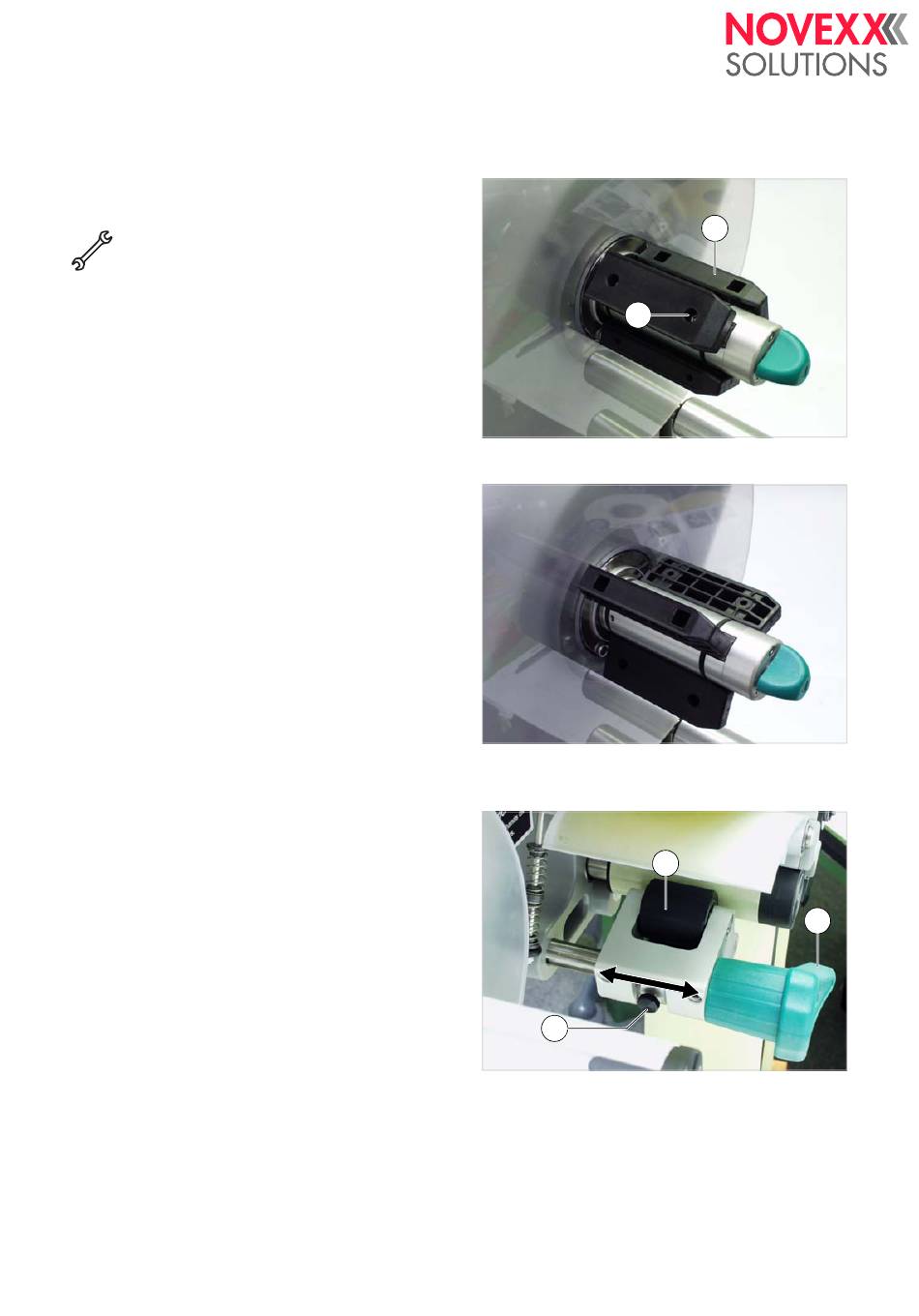

[37] Posición del adaptador de núcleos para un diámetro de nú-
cleo de 76,2 mm.
[38] Posición del adaptador de núcleos para un diámetro de nú-
cleo de 101,6 mm.
A
[39] Ajustar la posición del rodillo de presión (B).
B
B
C
Antes del funcionamiento
