Electro-Harmonix Micro Q-Tron Guia Del Usuario

EH XO

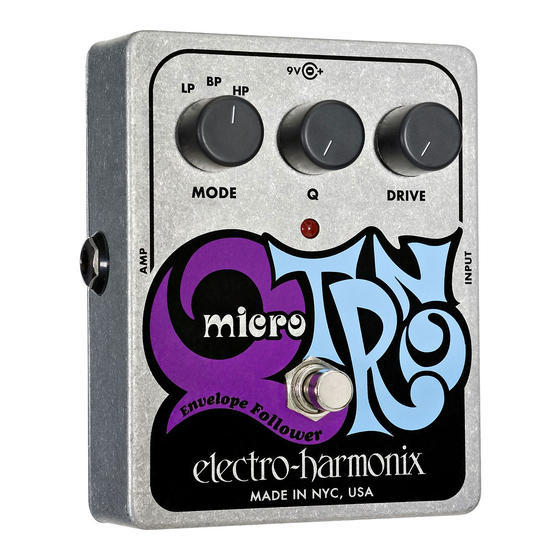

MICRO Q-TRON
Envelope Controlled Filter
Felicidades por la compra del Micro Q-Tron envelope controlled filter (filtro contolado
por envolvente). El Micro Q-Tron es idéntico a nuestro Mini Q-Tron pero en un pedal
compacto. El filtro controlado por envolvente es un tipo único de modificador de sonido
en el cual el estilo de tocar del usuario controla el efecto. El volumen de la señal de
entrada (también llamado el envolvente) la frecuencia de corte o frecuencia central de
un filtro de barrido. Al ir aumentando o diminuyendo el volumen de su instrumento,
también lo hace la frecuencia del filtro.
-CONTROLES-
DRIVE CONTROL- Este es el control de sensibilidad del barrido del filtro. El girar el
control de DRIVE en el sentido de las manecillas del reloj causará que el filtro
reaccione más a su ejecución. Entre más se le sube al control de DRIVE, más alto será
el salto en frecuencia del filtro cuando usted toque una nota. Cuando se conecte al
Micro Q-Tron por primera vez, empiece con este control en su posición de las 12:00.
Q CONTROL- Determina el ancho de banda pico (máximo) del filtro. El ir girando el
control de Q en el sentido de las manecillas del reloj, el filtro sonará cada vez más
angosto, con un pico más obvio, haciendo el efecto más dramático. Empiece con el
Control de Q ajustado aproximadamente en la su posición de las 2:00.
MODE ROTARY SWITCH (LP BP HP)- Este switch rotatorio determina que rango de
frecuencia va a dejar pasar el filtro. Enfatiza las frecuencias bajas en la modalidad de LP
(Low Pass- Pasa Bajas), las frecuencias medias en la modalidad de BP (Band Pass- Pasa
Medias o Filtro de Banda) y las frecuencias altas en la modalidad de HP (High Pass-
Pasa Altas).
STATUS LED- Cuando el LED está encendido, el Micro Q-Tron está en la modalidad
de efecto (activado). Cuando el LED está apagado, el Micro Q-Tron está en la
modalidad de "True Bypass" (desactivado, con el sistema de circuitos pasado por alto).
FOOTSWITCH- El switch de pie conmuta al Micro Q-Tron entre las modalidades de
efecto y la de True Bypass.
CONECCIONES- Conecte su instrumento al jack de INPUT (entrada). Conecte su
amplificador al jack de AMP (salida al amplificador).
-PODER-
PODER- La corriente, de la pila de 9 volts o el eliminador externo, se activa al
conectarse a la entrada. El cable de entrada debe ser desconectado cuando el aparato no
