DYNAMIC BALANCING VALVES
ART.6544DN
Paso Pantalla
6
*
7
*
8
*
9
*
10 *
11
*
12
*
13 *
Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy
Descripción

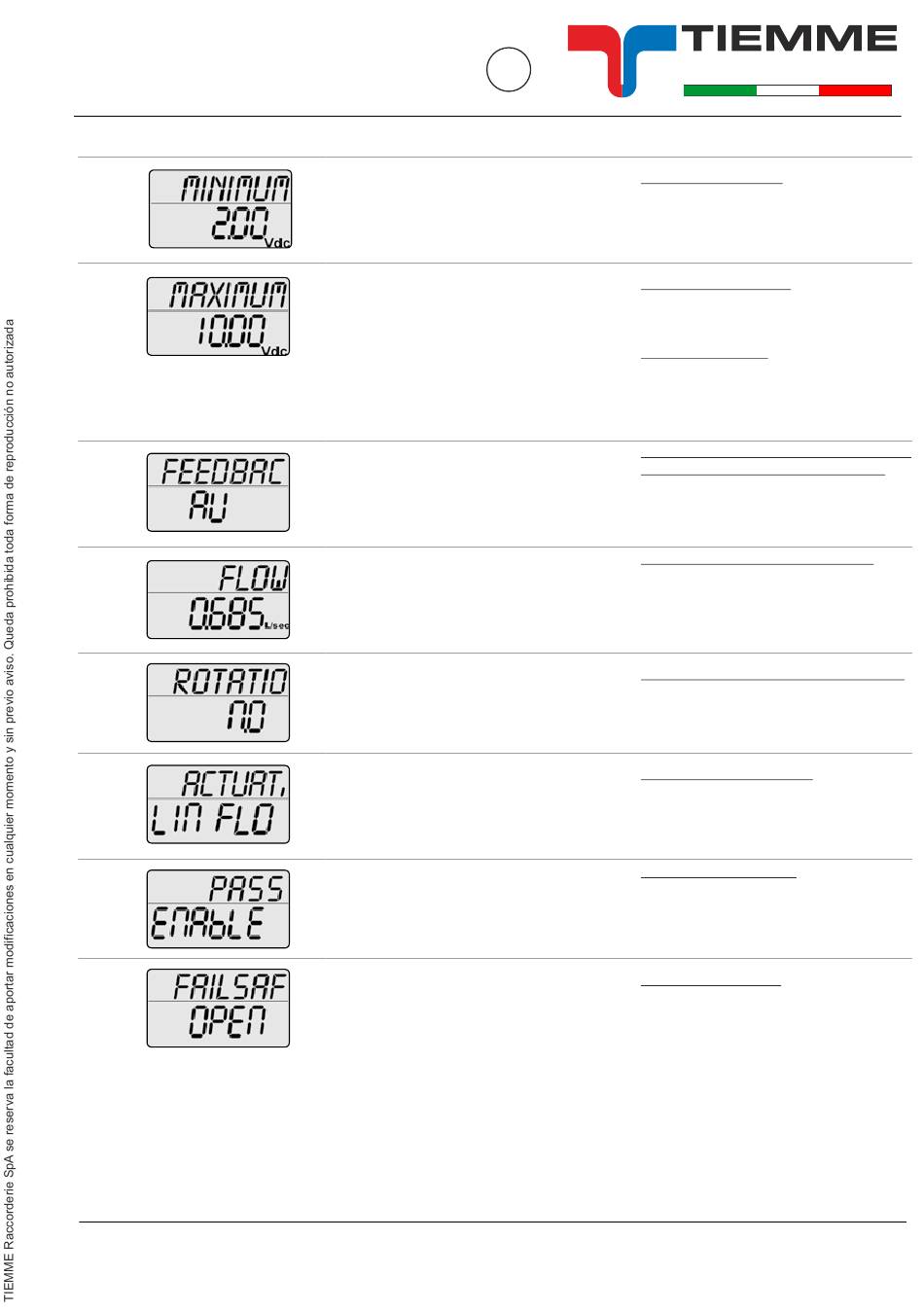

Seleccionar el valor mínimo de control.
*desplazamiento hacia arriba:
ESTABLECER LÍMITE MÍNIMO
Seleccionar el valor máximo de control.
*desplazamiento hacia arriba:
ESTABLECER LÍMITE MÁXIMO
Seleccionar señal de retroalimentación.
*desplazamiento hacia arriba:
SELECCIONAR SEÑAL
RETROALIMENTACIÓN
Establecer el flujo máximo de diseño.
Precisión: Mayor de un ±5% caudal
máx. de diseño o ±2% del caudal máx.
de la válvula.
*desplazamiento hacia arriba:
SELECCIONAR CAUDAL MÁXIMO
Seleccionar dirección de rotación.
*desplazamiento hacia arriba:
SELECCIONAR DIRECCIÓN ROTACIÓN
Seleccionar modo actuador.
*desplazamiento hacia arriba:
modo actuador
Activar la contraseña.
*desplazamiento hacia arriba:
ACTIVAR CONTRASEÑA
Seleccionar dirección de rotación en
Prueba de fallos.
*desplazamiento hacia arriba:
SELECCIONAR DIRECCIÓN PRUEBA
DE FALLOS
TIEMME Raccorderie S.p.A.
Tel +39 030 2142211 R.A. - Fax +39 030 2142206
info@tiemme.com - www.tiemme.com
ES
Valor
Voltaje por defecto: 2.
Opciones: de 0-7. Incremento: 0.1.
mA por defecto: 4.
Opciones: de 0-14. Incremento: 0.2.
NA si es Digital (en el paso 5).
Voltaje por defecto: 10.
Opciones: de 3-10 y al menos 3 VDC
mayor que el límite mínimo seleccionado.
Incremento: 0.1.
mA por defecto: 20.
Opciones: de 6-20 y al menos 6 mA
Mayor que el límite mínimo seleccionado.
Incremento: 0.2.
NA si es Digital (en el paso 5).
Por defecto: AU; Coincidencia automática
de la señal de control si es analógica.
Opciones: 0-10 VDC, 2-10 VDC o 4-20
mA o AU.
Si es Digital (en el paso 5) AU no es una
opción
Por defecto: Configuración máxima.
Los valores dependen del modelo de
válvula y de la escala de unidad elegidas
en los pasos 2 y 3.
Incrementos escalonados según nota
técnica
Por defecto: Normalmente cerrada (NC).
Opciones: Normalmente abierta (NO) o
Normalmente cerrada (NC).
Por defecto: Caudal lineal.
Opciones: Caudal lineal, Mismo porcentaje,
Rotación lineal o Señal lineal.
Para SM.1 y SM.2 solo se aplicará
la rotación lineal.
Por defecto: Desactivar.
Opciones: Activar o Desactivar.
Si estuviera activada sería necesaria la
contraseña para acceder a la alarma y al
menú de programación
Por defecto: Cerrado.
Opciones: Abierto o Cerrado.
Solo válido para SM.0.0.0.4 (modelo
prueba de fallos). Dirección prueba de
fallos abierta significa abrir al máx. el
caudal elegido en el paso 9.
