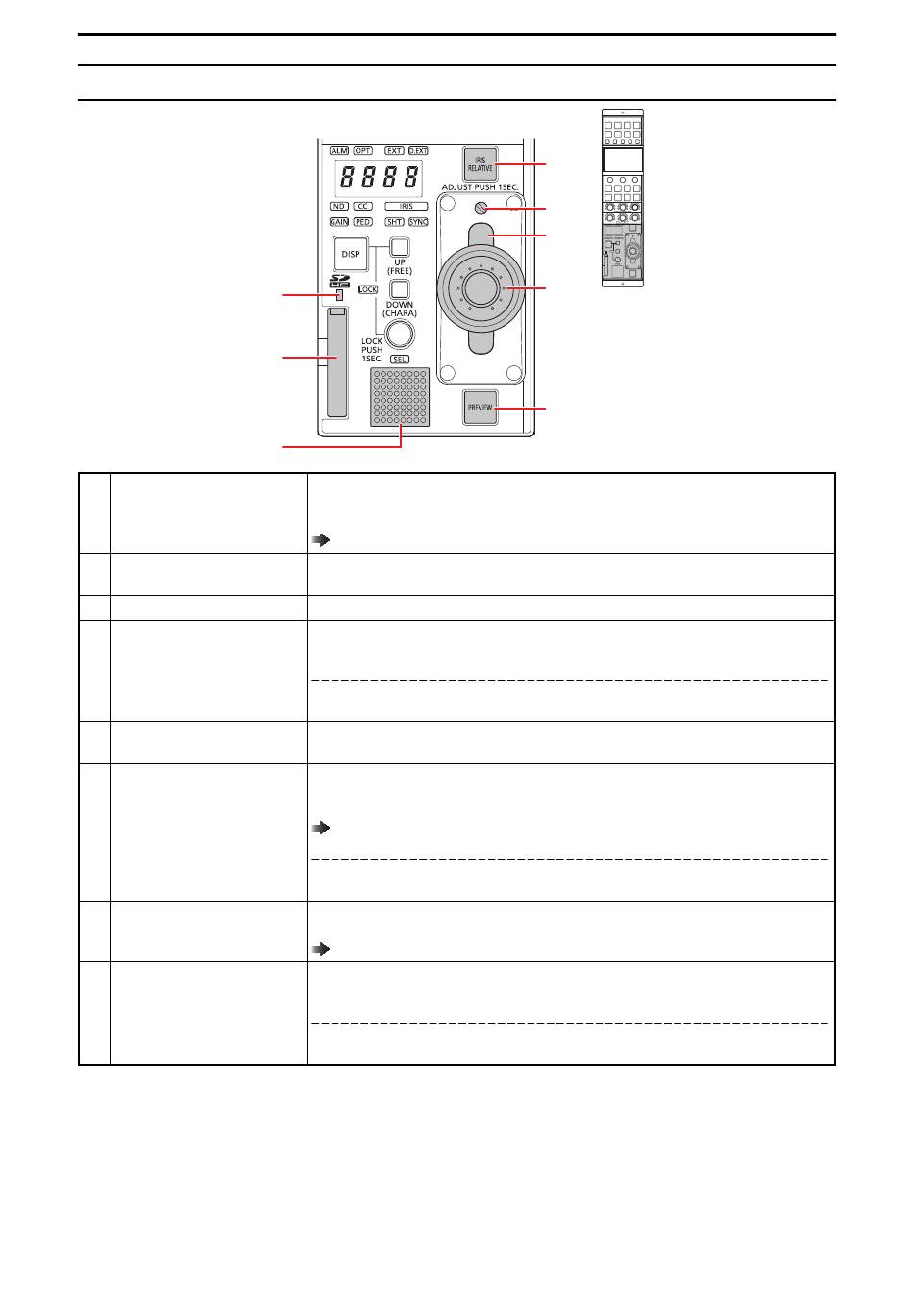

Panel frontal 6

1 Ranura para tarjeta de memo-
ria
2 Indicador de acceso a tarjeta
de memoria
3 Número de cámara/Testigo
4 Botón [IRIS RELATIVE]
5 Tornillo de ajuste del par de
apriete
6 Palanca IRIS
7 Pedestal maestro
8 Botón PREVIEW
2
1
3
Inserte una tarjeta de memoria en esta ranura. Puede guardar la configuración de la unidad,
así como de los archivos de escena, los archivos de usuario y otros archivos en una tarjeta de
memoria.
"Tarjetas de memoria" (Consulte página 9)
Este indicador se ilumina cuando se leen datos desde una tarjeta de memoria o se escriben
en ella.
Esta pantalla muestra la información del número de cámara y del testigo.
Use este botón para cambiar la cobertura variable de la palanca del iris.
También lo puede usar para visualizar el menú [IRIS RELATIVE] en el panel LCD.
Visualizaciones de estado
Encendido:
Apagado:
Utilice un destornillador de punta plana para ajustar el par de apriete de la palanca del iris.
Utilícela para ajustar el nivel del iris.
El iris se puede ajustar manualmente.
Para ver más detalles sobre el ajuste del iris, consulte la página siguiente.
"Iris (IRIS)" (Consulte página 39)
Posición de la palanca
Hacia adelante:
Hacia atrás:
Utilice este dial para ajustar el nivel del pedestal maestro.
Para ver más detalles sobre el ajuste del pedestal maestro, consulte la página siguiente.
"Pedestal maestro (M.PED)" (Consulte página 38)
Use este botón para emitir una señal de previsualización desde el conector de pre-
visualización.
Visualizaciones de estado
Encendido: La salida de previsualización está activada
Apagado: La salida de previsualización está desactivada
4
5
6
7
8
RELATIVE
IRIS FULL
Ajusta en la dirección CLOSE.
Ajusta en la dirección OPEN.
- 30 -
Partes y funciones
