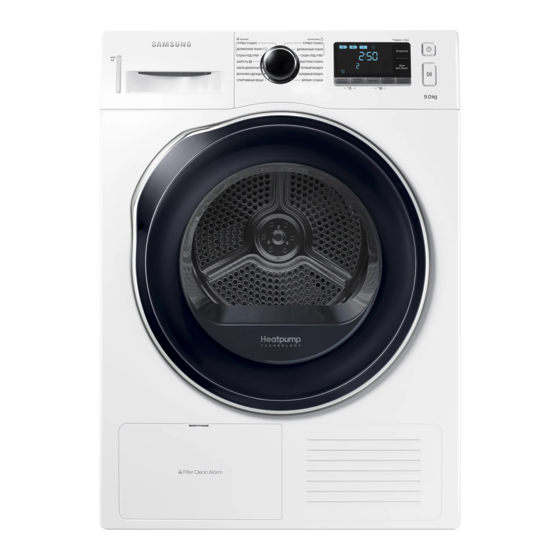

Serie DV9 Serie DV8 Serie DV7 Secadora con bomba de calor manual del usuario imagine las posibilidades Gracias por adquirir este producto Samsung. DV90F5E6HGW-03297H-08_ES.indd 1 DV90F5E6HGW-03297H-08_ES.indd 1 2016-05-30 2016-05-30 6:39:16 6:39:16...
Página 2
índice INFORMACIÓN DE SEGURIDAD Qué debe saber sobre las instrucciones de seguridad Símbolos y precauciones de seguridad importantes Instrucciones acerca de la marca WEEE INSTALACIÓN DE LA SECADORA Desembalaje de la secadora y Guía de instalación Exterior de la secadora Comprobación previa a la instalación Antes de usar el aparato Importante para el instalador...
Enhorabuena por su nueva secadora Samsung. Este manual contiene información importante para la instalación, el uso y el mantenimiento del electrodoméstico. Le aconsejamos que lea este manual si quiere aprovechar todas las ventajas y funciones de la secadora.
Página 4
información de seguridad 1. Este electrodoméstico no deben utilizarlo personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato. 2.
Página 5
13. No seque en la secadora ninguna prenda sin lavar. 14. Los artículos con manchas de sustancias como aceite de cocinar, acetona, alcohol, petróleo, queroseno, quitamanchas, aguarrás, ceras y quitaceras se deben lavar en agua caliente con mayor cantidad de detergente antes de secarlos en la secadora.
información de seguridad SEÑALES DE ADVERTENCIA IMPORTANTES PARA LA INSTALACIÓN ADVERTENCIA La instalación de este electrodoméstico debe efectuarla un técnico o una empresa de servicios acreditados. - De no hacerlo así, se puede provocar una descarga eléctrica, un incendio, una explosión, problemas con el producto o lesiones personales.
La utilización con fi nes comerciales se considerará uso inadecuado del producto. En este caso, el producto no estará cubierto por la garantía estándar que ofrece Samsung y no se podrá atribuir a Samsung responsabilidad alguna por los daños o anomalías resultantes de dicho uso inadecuado.
Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específi cas del producto, como REACH, visite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
instalación de la secadora DESEMBALAJE DE LA SECADORA Y GUÍA DE INSTALACIÓN Acuda a un profesional para instalar adecuadamente la secadora. Si se solicita servicio técnico como resultado de una instalación, un ajuste o una conexión defectuosos, la responsabilidad recaerá sobre el instalador. Es recomendable acudir a un profesional para la instalación de este aparato, en especial si presenta difi...
• Antes de iniciar la instalación del producto, compruebe que este no haya sufrido ningún daño. • Si algún componente parece dañado, póngase en contacto con el centro de servicio técnico de Samsung más cercano. • Cuando deba trasladar el producto, solicite la ayuda de otra persona.
INSTALACIÓN EN COMPARTIMENTO O ARMARIO Para funcionar adecuadamente y sin peligro, la secadora requiere unas separaciones mínimas de: Lados – 25 mm Detrás – 51 mm Encima – 25 mm Delante – 470 mm Si se instalan juntas una lavadora y una secadora, el frontal del compartimento o armario debe tener una abertura de al menos 465 mm sin obstrucciones.
instalación de la secadora INSTALACIÓN AL LADO DE LA LAVADORA Se recomienda acudir a un profesional para que realice la instalación adecuada. Para la instalación: 1. Desplace la secadora hasta el lugar adecuado para su instalación. Considere Nivel la conveniencia de instalar la secadora al lado de la lavadora. Coloque dos de los protectores superiores de cartón en el suelo.
VACIADO DEL AGUA SIN UTILIZAR EL DEPÓSITO Siga los procedimientos siguientes para utilizar la secadora sin usar el depósito de agua Instale la manguera de desagüe para que el agua pueda drenar correctamente. De lo contrario, el agua puede derramarse y causar daños a la propiedad. CONEXIÓN DE LA MANGUERA DE DESAGÜE Se puede drenar el agua condensada de la SECADORA directamente a través de la manguera de desagüe.
Página 14
instalación de la secadora Conexión de la manguera de desagüe No alargue la manguera de desagüe. - Utilice una manguera larga en lugar de conectar varias mangueras cortas, ya que pueden PRECAUCIÓN producirse fugas de agua. Si no puede evitar conectar más de una manguera, selle las partes conectadas con silicona.
Si desea adquirir el kit de apilamiento adicional, póngase en contacto con el centro de servicio técnico de Samsung o con los distribuidores locales. [N.º de pieza SK-DH / SK-DA / SKK-DF] El kit de apilamiento varía según el modelo.
instalación de la secadora INVERSIÓN DE LA PUERTA Es posible cambiar el sentido de apertura de la puerta si es necesario por razones de ubicación, espacio, etc. Esto se llevará a cabo según las necesidades del usuario. Esta operación pueden llevarla a cabo directamente un técnico acreditado o el propio usuario.
Página 17
9. Monte el tornillo en el orifi cio inferior. 10. Retire los dos tornillos que sujetan el marco frontal a la izquierda. 11. Retire los dos tornillos que sujetan la palanca de cierre a la izquierda. Palanca cierre 12. Ahora vaya a la parte derecha del aparato y monte los dos tornillos que sujetan el marco frontal y los dos tornillos que sujetan la palanca de cierre.
instrucciones de uso, consejos Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea las INSTRUCCIONES DE SEGURIDAD IMPORTANTES antes de poner en funcionamiento el aparato. ADVERTENCIA Si la opción Fácil de Planchar no está seleccionada, saque la colada inmediatamente después del lavado y del secado.
Página 19
Cuando se enciende la secadora, el ciclo [Algodón] Secado Estándar está seleccionado de manera predeterminada. Gire el selector de ciclos para seleccionar el ciclo que desee. Algodón - Para prendas de algodón, ropa de cama y de mesa, ropa interior, toallas, camisas, etc.
Página 20
instrucciones de uso, consejos La función Fácil de Planchar proporciona unos 120 minutos de secado intermitente en aire sin calentar al fi nalizar el ciclo para evitar la formación de arrugas. Pulse el botón Fácil de Planchar para activar esta función. Botón Cuando se ha seleccionado la función Fácil de Planchar, se enciende el indicador luminoso Fácil de Planchar...
SEGURIDAD PARA NIÑOS Es una función para evitar que los niños jueguen con la secadora. Activación/Desactivación Si desea activar/desactivar Seguridad para niños, pulse los botones [Serie DV9, DV8] Nivel Secado y Tiempo simultáneamente durante 3 segundos. El indicador de "Seguridad para niños "...
6. Si el teléfono inteligente no reconoce el código Smart Check después dos intentos, introduzca manualmente en la aplicación Samsung Smart Washer el código Smart Check que se muestra en la pantalla de la secadora.
SECADO CON CESTA (SOLO SERIE DV9) Instalación de la cesta de secado 1. Abra la puerta de la secadora. 2. Instale la cesta de secado en el tambor, con el borde superior encima del fi ltro de pelusa. 3. Coloque las patas traseras en las dos áreas empotradas de la pared posterior de la secadora y empuje hacia abajo el centro de la cesta de secado para fi...
instrucciones de uso, consejos CÓMO SE DEBE CARGAR LA SECADORA • Ponga una sola carga de ropa a la vez en la secadora. • Las cargas mixtas de tejidos resistentes y ligeros se secan de manera diferente, lo que puede dar como resultado que al fi...
cuidado y limpieza No rocíe agua directamente en la secadora para limpiarla. No utilice benceno, disolventes, alcohol o acetona para limpiar la secadora. ADVERTENCIA - Se podría producir decoloración, deformación, daños, una descarga eléctrica o un incendio. Asegúrese de desenchufar el cable de alimentación cuando limpie el producto. ADVERTENCIA Durante el ciclo de secado, el panel de control o la puerta pueden acumular humedad.
cuidado y limpieza VACIADO DEL AGUA CONDENSADA ( 1. Tire del depósito de agua hacia adelante para extraerlo. Depósito agua Sujételo con las dos manos al extraerlo ya que es pesado, y tenga cuidado de no verter el agua del interior. De lo contrario, PRECAUCIÓN podría lesionarse la muñeca.
LIMPIEZA DEL FILTRO DEL INTERCAMBIADOR DE CALOR ( 1. Use una llave o una moneda para abrir la tapa. 2. Desbloquee la fi jación. Fijación 3. Extraiga el fi ltro del intercambiador de calor. 4. Si el fi ltro del intercambiador de calor no se limpia con regularidad, en la pantalla se enciende o parpadea un indicador para recordárselo.
Página 28
recomendaciones especiales para el secado RECOMENDACIONES ESPECIALES PARA EL SECADO Siga las instrucciones de la etiqueta o del fabricante para secar prendas especiales. Si no hay ninguna etiqueta con indicaciones, use la información siguiente como guía. Colchas y edredones • Siga las instrucciones de la etiqueta o seque con Algodón (Secado Estándar ) y la opción de temperatura Alta.
solución de problemas COMPRUEBE ESTOS PUNTOS SI SU SECADORA... PROBLEMA SOLUCIÓN No funciona • Compruebe si la puerta está bien cerrada. • Compruebe si el cable de alimentación está enchufado a una toma de corriente que funcione. • Compruebe los disyuntores y los fusibles de la casa. •...
Página 30
solución de problemas PROBLEMA SOLUCIÓN Se apaga antes de que la • La carga de la secadora es demasiado pequeña. Añada más prendas o unas carga esté seca toallas y reinicie el ciclo. • La carga de la secadora es demasiado grande. Extraiga algunas prendas y vuelva a poner en marcha la secadora.
Si aparecen códigos que aquí no se relacionan o si surge un problema cuya solución no se explique en estas páginas, llame a su centro de servicio técnico de Samsung o al distribuidor local de Samsung. No permita que un técnico no autorizado desmonte o repare el producto.
apéndice TABLA DE INDICACIONES DEL TEJIDO Los símbolos siguientes proporcionan las instrucciones de cuidados para cada prenda. La etiqueta de indicaciones de la prenda contiene símbolos para lavado, blanqueado, secado y planchado, o para limpieza en seco si es necesario. El uso de estos símbolos garantiza la coherencia entre los fabricantes de prendas de ropa nacionales e importadas.
PROTECCIÓN DEL MEDIO AMBIENTE Este electrodoméstico se ha fabricado con materiales reciclables. Cuando decida desecharlo, siga la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica. Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados en el interior.
Incorporado Nombre de la empresa Samsung Electronics Co., Ltd. 1) El consumo de energía se mide de acuerdo con 9 kg 258 kWh por año (8 kg 235 kWh, 7 kg 211 kWh), basado en 160 ciclos de secado del programa estándar de algodón con carga completa y parcial, y consumo en los modos de baja potencia. El consumo real de energía por ciclo depende de las condiciones de utilización del aparato.
Página 36
¿PREGUNTAS O COMENTARIOS? País LLAME O VISITE NUESTRA PÁGINA WEB 0034902172678 SPAIN www.samsung.com/es/support [HHP] 0034902167267 DC68-03297H-08 DV90F5E6HGW-03297H-08_ES.indd Sec4:36 DV90F5E6HGW-03297H-08_ES.indd Sec4:36 2016-05-30 2016-05-30 6:39:36 6:39:36...
