Compensación De Una Sonda Pasiva De Voltaje Diferente De Tpp0500 O Tpp1000 - Tektronix MDO4000 Serie Manual Del Usuario

Al compensar sondas TPP0500/TPP1000 en los osciloscopios de la serie MDO4000:
Cada compensación genera los valores de una combinación determinada de sonda y canal. Si desea usar la sonda en
otro canal y compensar el nuevo par sonda-canal, deberá ejecutar de nuevo los pasos de compensación.
Cada canal puede almacenar valores de compensación de 10 sondas individuales. Si intenta compensar la 11.ª sonda
de un canal, el osciloscopio eliminará los valores de la sonda que se utilizó menos recientemente y añadirá los valores
de la sonda nueva.
El osciloscopio asignará los valores de compensación predeterminados a las sondas TPP0500 o TPP1000 conectadas
al canal Aux In.
NOTA. La calibración de fábrica eliminará todos los valores de compensación almacenados.
NOTA. La causa más frecuente de errores de compensación de sondas es la conexión intermitente de la conexión a tierra o
la punta de la sonda durante la operación de compensación de la sonda. Si aparece un error, el osciloscopio volverá a utilizar
los valores de compensación de sonda anteriores, si existían antes de la operación errónea de compensación de sonda.
Compensación de una sonda pasiva de voltaje diferente de TPP0500 o
TPP1000
Siempre que conecte una sonda pasiva por primera vez a cualquier canal de entrada, ha de compensar la sonda para
ajustarla al correspondiente canal de entrada del osciloscopio.
Si está interesado en utilizar el procedimiento de compensación automática de sonda descrito anteriormente para las sondas
TPP0500 y TPP1000 (Consulte la página 13, Compensación de una sonda pasiva de voltaje TPP0500 o TPP1000.) en una
sonda pasiva de Tektronix diferente, consulte el manual de instrucciones de su sonda para comprobar si reúne los requisitos. Si
no es así, para compensar de manera adecuada la sonda pasiva:
1. Lleve a cabo los pasos de la
prueba funcional. (Consulte la
página 12, Revisión funcional.)
2. Compruebe el aspecto de
la forma de onda mostrada
para determinar si su sonda
está compensada de manera
adecuada.

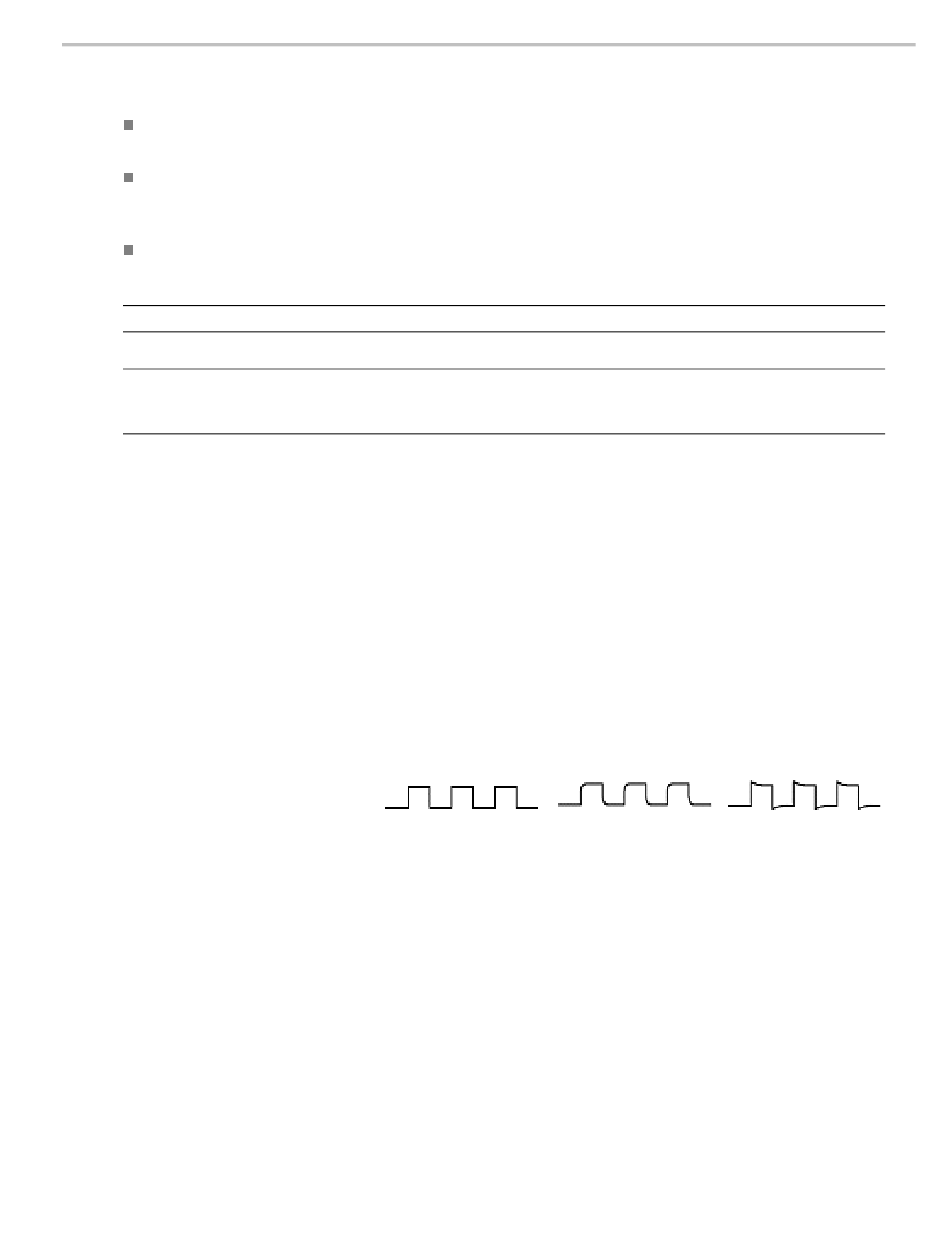

Manual del usuario de los osciloscopios de la serie MDO4000
Compensado
Infracompensado
correctamente
Instalación
Sobrecompensado
15
