Conector
doblado
Cable negro
Mampara
cortafuegos
Arandela
aislante

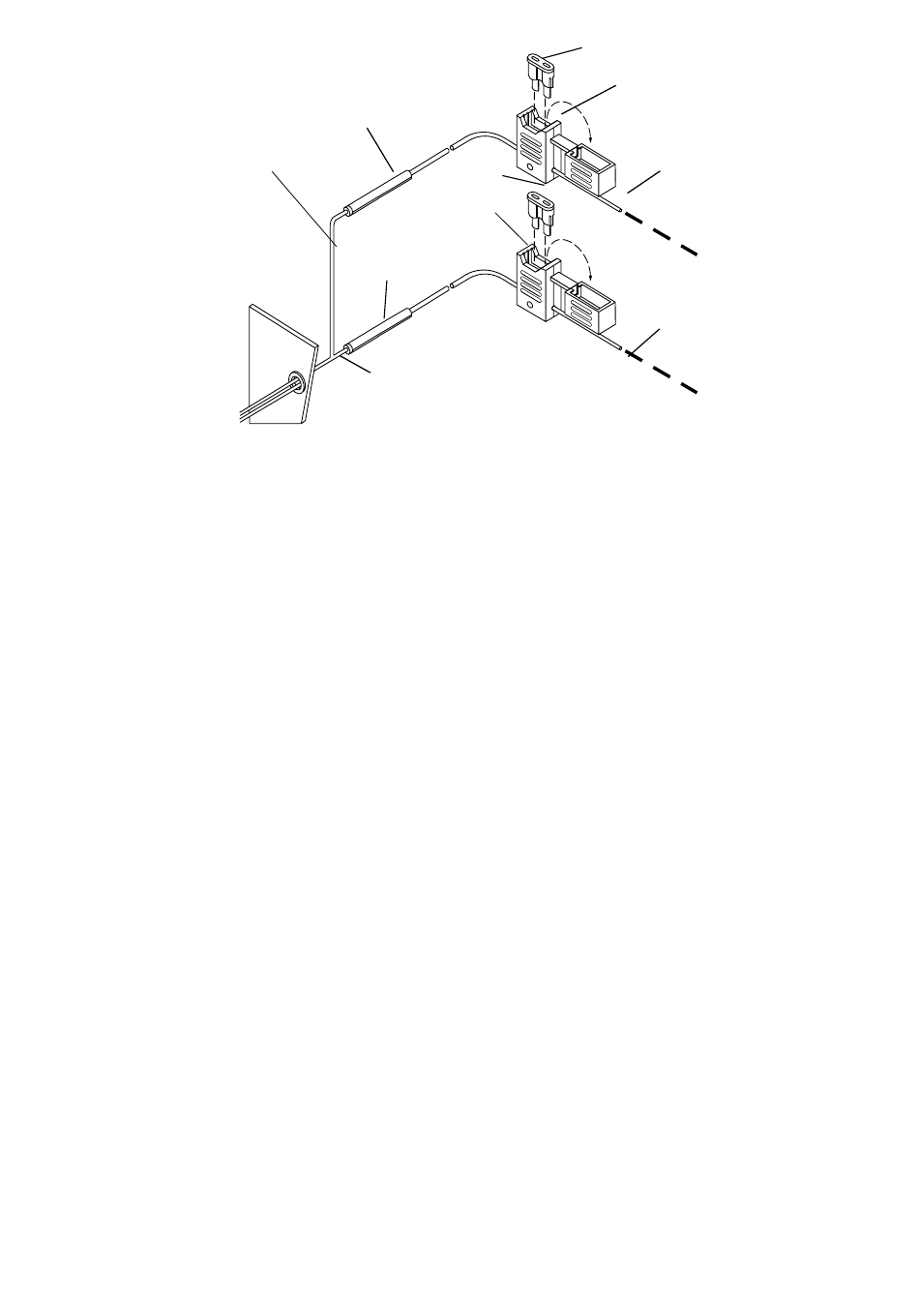

Figura 3. Conexiones eléctricas cuando se realizan
4. Coloque y conecte el cable verde en un punto de suministro de ignición por
conmutador del vehículo.
NOTA: Se puede verificar un terminal accesorio conmutador de ignición
midiéndolo mientras se opera la llave de contacto del vehículo.
Con la llave de contacto en la posición de "accesorios encendi-
dos", la tensión del terminal debe medir la tensión de la batería
del vehículo. Con el interruptor en la posición de "DESACTIVADO",
debe tener una medición cercana a cero.
5. Si el sistema estéreo del vehículo soporta una función de silenciamiento
externo, coloque y conecte el cable naranja en dicho sistema. En caso
contrario, desconectarlo, cortarlo o anularlo.
NOTA: El kit de vehículo soporta la función "Silenciar sistema de
entretenimiento" cuando está conectado a un sistema estéreo
que cuente con silenciamiento externo. Esta función es compat-
ible con sistemas que silencien la salida de audio, cuando la
línea de control esté conectada a una toma de tierra.
MANUAL DEL PROPIETARIO DEL KIT DE VEHÍCULO
Fusible
Portafusibles
en línea
Conector
doblado
Cable rojo
en el compartimento del motor
Fusible
Portafusibles en línea
Cable negro
A la toma de tierra del
chasis del vehículo
Cable rojo
A la alimentación
eléctrica positiva
