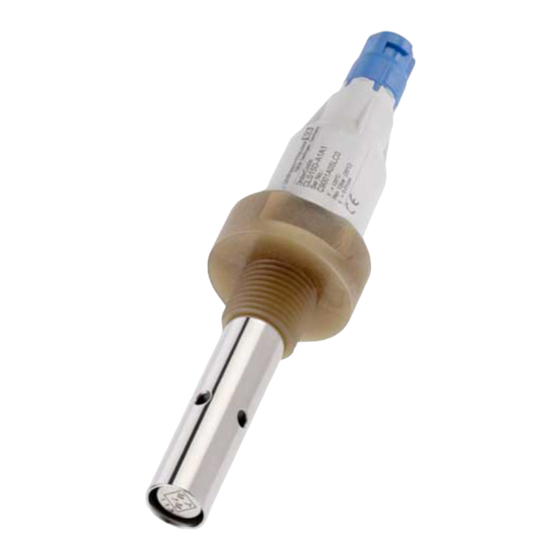

Endress+Hauser Condumax CLS15D Manual De Instrucciones
Ocultar thumbs Ver también para Condumax CLS15D:

Publicidad

Enlaces rápidos

BA01147C/07/ES/03.16
71333354
0
Products
Manual de instrucciones
Condumax CLS15D/16D/21D
Sensores con protocolo Memosens
Medición conductiva de la conductividad de
líquidos
Solutions
Services

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Endress+Hauser Condumax CLS15D

  • Página 1 Products Solutions Services BA01147C/07/ES/03.16 71333354 Manual de instrucciones Condumax CLS15D/16D/21D Sensores con protocolo Memosens Medición conductiva de la conductividad de líquidos...
  • Página 3: Tabla De Contenido

    Eliminación ......23 Datos técnicos ....24 Endress+Hauser...
  • Página 4: Documento

    Información sobre el documento Condumax CLS15D/16D/21D Información sobre el documento Avisos Estructura de la información Significado Este símbolo le alerta ante una situación peligrosa. PELIGRO No evitar dicha situación peligrosa puede provocar lesiones muy graves o Causas (/consecuencias) accidentes mortales.
  • Página 5: Instrucciones De Seguridad

    Sus campos de aplicación son los siguientes: Sensor Aplicaciones Zonas peligrosas Condumax CLS15D Medidas en agua pura y ultrapura Homologado para el uso en zona Ex 0 Condumax CLS16D Mediciones en agua pura y ultrapura con requisitos Homologado para el uso en zona Ex 0 higiénicos...
  • Página 6: Funcionamiento Seguro

    Instrucciones de seguridad básicas Condumax CLS15D/16D/21D Compatibilidad electromagnética • La compatibilidad electromagnética de este equipo ha sido verificada conforme a las normas europeas pertinentes de aplicación industrial. • La compatibilidad electromagnética indicada se mantiene no obstante únicamente si se conecta el equipo conforme al presente manual de instrucciones.
  • Página 7 Condumax CLS15D/16D/21D Instrucciones de seguridad básicas • El cable de medición CYK10-G/I*** y el cabezal de conexión se deben proteger de cargas electrostáticas si el trazado del cable discurre por una zona 0. • La longitud máxima admisible del cable es de 100 m.
  • Página 8 Instrucciones de seguridad básicas Condumax CLS15D/16D/21D • Los sensores tipo CLS15D con conexión a proceso no metálica no deben utilizarse en ciclos productivos en los que pudiera cargarse electrostáticamente el sensor, en particular, el electrodo externo, aislado eléctricamente. • La longitud máxima admisible del cable es de 100 m.
  • Página 9: Recepción De Material E Identificación Del Producto

    Condumax CLS15D/16D/21D Recepción de material e identificación del producto Recepción de material e identificación del producto Recepción de material Verificar que el embalaje no esté dañado.  Si se diera el caso, informe a su proveedor sobre los daños observados en el embalaje.
  • Página 10: Placa De Identificación

    Recepción de material e identificación del producto Condumax CLS15D/16D/21D Nombre Tipo Versión Condumax CLS15D CLS16D CLS21D Conexiones a proceso, Para utilizar en zonas con peligro de explosión, ATEX/ materiales inapropiados NEPSI II 3G Ex ic IIC T3/T4/T6 Gc para Ex 3.2.2...
  • Página 11: Alcance Del Suministro

    Condumax CLS15D/16D/21D Recepción de material e identificación del producto Dirección del fabricante Endress+Hauser Conducta GmbH+Co.KG Dieselstraße 24 D-70839 Gerlingen Alcance del suministro El alcance del suministro comprende: • Sensor en la versión de su pedido • Manual de instrucciones Certificados y homologaciones 3.4.1...
  • Página 12: Entidad Certificadora

    Instalación Condumax CLS15D/16D/21D 3.4.7 Certificado de inspección según EN 10204 3.1 Se proporciona un certificado de ensayo 3.1 conforme con la norma EN 10204 que depende de la versión (→ Product Configurator en la página de producto). 3.4.8 ASME (únicamente CLS16D) Fabricado de según los criterios de ASME (Sociedad Americana de Ingenieros Mecánicos)
  • Página 13 Condumax CLS15D/16D/21D Instalación NPT ½” 38.5 (1.52) Ø 6 (0.24) Ø 29 (1.14) A0019015 A0019014  1 Mediante una pieza en T roscada NPT ½"  2 Con NPT ½" roscado en el portaelectrodos o conector en cruz 71042405, dimensiones en...
  • Página 14 Instalación Condumax CLS15D/16D/21D 4.1.2 CLS16D Los sensores se montan directamente mediante la conexión a proceso. Tenga en cuenta el sentido de circulación cuando se monten en tuberías. A0019017 A0019016  4 Sentido de circulación no admisible  3 Sentido de circulación admisible Asegúrese de que los electrodos están completamente sumergidos en el producto...
  • Página 15 Condumax CLS15D/16D/21D Instalación Los sensores se montan directamente mediante la conexión a proceso. Opcionalmente, el sensor se puede montar también mediante un portaelectrodos. AVISO Montaje o desmontaje defectuoso El cuerpo del sensor Memosens podría aflojarse y caer, con lo que se produciría un fallo total del sensor ‣...
  • Página 16: Verificación Tras La Instalación

    Instalación Condumax CLS15D/16D/21D El portaelectrodos de inmersión Dipfit CLA111 se encuentra disponible para montar sensores con rosca G1 en depósitos. A0024145  7 Montaje en portaelectrodos de inmersión Dipfit CLA111, versiones de fijación A, B y D Asegúrese de que los electrodos están completamente sumergidos en el producto durante la medición.
  • Página 17: Conexión Eléctrica

    Condumax CLS15D/16D/21D Conexión eléctrica Conexión eléctrica ADVERTENCIA El equipo está activo Una conexión incorrecta puede ocasionar daños en el equipo o incluso su fallo total. ‣ El conexionado eléctrico solo debe ser realizado por un técnico electricista. ‣ El electricista debe haber leído y entendido este manual de instrucciones, y debe seguir las instrucciones de este manual.
  • Página 18: Condiciones Para La Conexión

    Conexión eléctrica Condumax CLS15D/16D/21D Condiciones para la conexión 5.1.1 Conexiones de un vistazo Sensores para zona 0 CYK10 CYK10 Ex ia Ga Ex ia Ga CPS41D CPS341D CPS11D CPS42D CPS12D CPS71D CPS72D CPS91D CPS92D CLS16D CPS16D CLS15D CPS76D COS22D CLS21D...
  • Página 19 Condumax CLS15D/16D/21D Conexión eléctrica Sensores para zona 2 CYK10 CYK10 Ex ic Ex ic CPS41D CPS341D CPS11D CPS42D CPS12D CPS71D CPS72D CPS91D CPS92D CLS16D CPS16D CLS15D CPS76D COS22D CLS21D CLS82D CPS96D CPS471D CPS171D CPS491D CPS441D COS51D CLS50D A0031184  9 Conexiones eléctricas para entornos con peligrosos...
  • Página 20: Conexión Del Sensor

    Conexión eléctrica Condumax CLS15D/16D/21D Conexión del sensor La conexión eléctrica del sensor con el transmisor se realiza utilizando el cable de medición CYK10. Com B Com A – A0024019  10 Cable de medición CYK10 AVISO Protección contra torsión para CLS15D y CLS21D...
  • Página 21: Puesta En Marcha

    Condumax CLS15D/16D/21D Puesta en marcha Condiciones del equipo y especificaciones Observaciones ¿Todos los terminales de tornillos están correctamente apretados? Apriételos ¿Están bien colocadas, fijadas y obturadas todas las entradas de Compruebe que los cables en las entradas de cable? cable laterales cuelgan hacia abajo para que el agua pueda escurrirse fácilmente...
  • Página 22 Mantenimiento Condumax CLS15D/16D/21D ADVERTENCIA Ácido fluorhídrico y ácidos minerales Riesgo de lesiones graves o incluso mortales debido a quemaduras cáusticas ‣ Póngase gafas protectoras para proteger sus ojos. ‣ Utilice guantes y ropa de protección adecuados. ‣ Evite cualquier contacto con los ojos, la boca y la piel.
  • Página 23: Reparaciones

    Conforme a la normativa legal y en calidad de empresa certificada ISO, Endress+Hauser debe cumplir con determinados procedimientos para el manejo de los equipos devueltos que hayan estado en contacto con el producto.
  • Página 24: Datos Técnicos

    Datos técnicos Condumax CLS15D/16D/21D Datos técnicos Entrada 9.1.1 Valores medidos • Conductividad • Temperatura 9.1.2 Rangos de medición Conductividad (en relación con agua a 25 °C (77 °F)) CLS15D-A 0,04 a 20 μS/cm CLS15D-B/L 0,10 a 200 µS/cm CLS16D 0,04 a 500 µS/cm CLS21D 10 µS/cm a 20 mS/cm...
  • Página 25: Características De Diseño

    Condumax CLS15D/16D/21D Datos técnicos Características de diseño 9.2.1 Incertidumbre de la medición CLS15D Cada sensor se mide en fábrica con una solución de aprox. 5 µS/cm en caso de una constante de celda de 0,01 cm o aprox. 50 µS/cm en caso de una constante de celda de 0,1 cm utilizando un sistema de medición de referencias trazable para NIST o PTB.
  • Página 26: Temperatura De Almacenamiento -25 A +80°C (-10 A +180°F)

    Datos técnicos Condumax CLS15D/16D/21D Entorno 9.3.1 Rango de temperaturas ambiente -20 a +60°C (-4 a 140°F) 9.3.2 Temperatura de almacenamiento -25 a +80°C (-10 a +180°F) 9.3.3 Grado de protección IP 68 / NEMA tipo 6P (columna de agua de 1 m, 25 °C, 24 h) Proceso 9.4.1...
  • Página 27: Rangos De Temperatura/Presión

    Condumax CLS15D/16D/21D Datos técnicos 9.4.3 Rangos de temperatura/presión CLS15D p (abs.) [psi] [bar] [°C] –20 40 60 80 100 120 140 248 284 [° ] F 180 220 260 A0031428-ES  11 Resistencia presión-temperatura mecánica Puede esterilizarse durante un periodo de tiempo corto (1 hora) CLS16D p (abs.)
  • Página 28: Construcción Mecánica

    Datos técnicos Condumax CLS15D/16D/21D CLS21D p (abs.) [psi] [bar] [°C] [°F] 140 180 220 A0031435-ES  13 Resistencia presión-temperatura mecánica Construcción mecánica 9.5.1 Peso CLS15D y CLS21D Aprox. 0,3 kg (0,66 lbs) en función de la versión CLS16D Aprox. 0,13 a 0,75 kg (0,29 a 1,65 lbs) en función de la versión 9.5.2...
  • Página 29: Rugosidad Superficial (Solo Cls15D, Cls16D)

    Condumax CLS15D/16D/21D Datos técnicos 9.5.3 Conexión a proceso CLS15D Roscas NPT ½" y ¾" Clamp 1½" según ISO 2852 CLS16D Clamp 1", 1½", 2" según ISO 2852 (apto también para TRI-CLAMP, DIN 32676) Tuchenhagen VARIVENT N DN 50 a 125...
  • Página 30: Declaración De Conformidad Eu

    Declaración de conformidad EU Condumax CLS15D/16D/21D Declaración de conformidad EU 10.1 ATEX / NEPSI II 1G Ex ia IIC T3/T4/T6 Ga, IECEx Ex ia IIC T3/T4/T6 Ga Endress+Hauser...
  • Página 31 Condumax CLS15D/16D/21D Declaración de conformidad EU 10.2 ATEX/NEPSI II 3G Ex ic IIC T3/T4/T6 Gc Endress+Hauser...
  • Página 32 *71333354* 71333354 www.addresses.endress.com...
