Reloj de referencia externa (Excepto AFG3021B y AFG3022B)

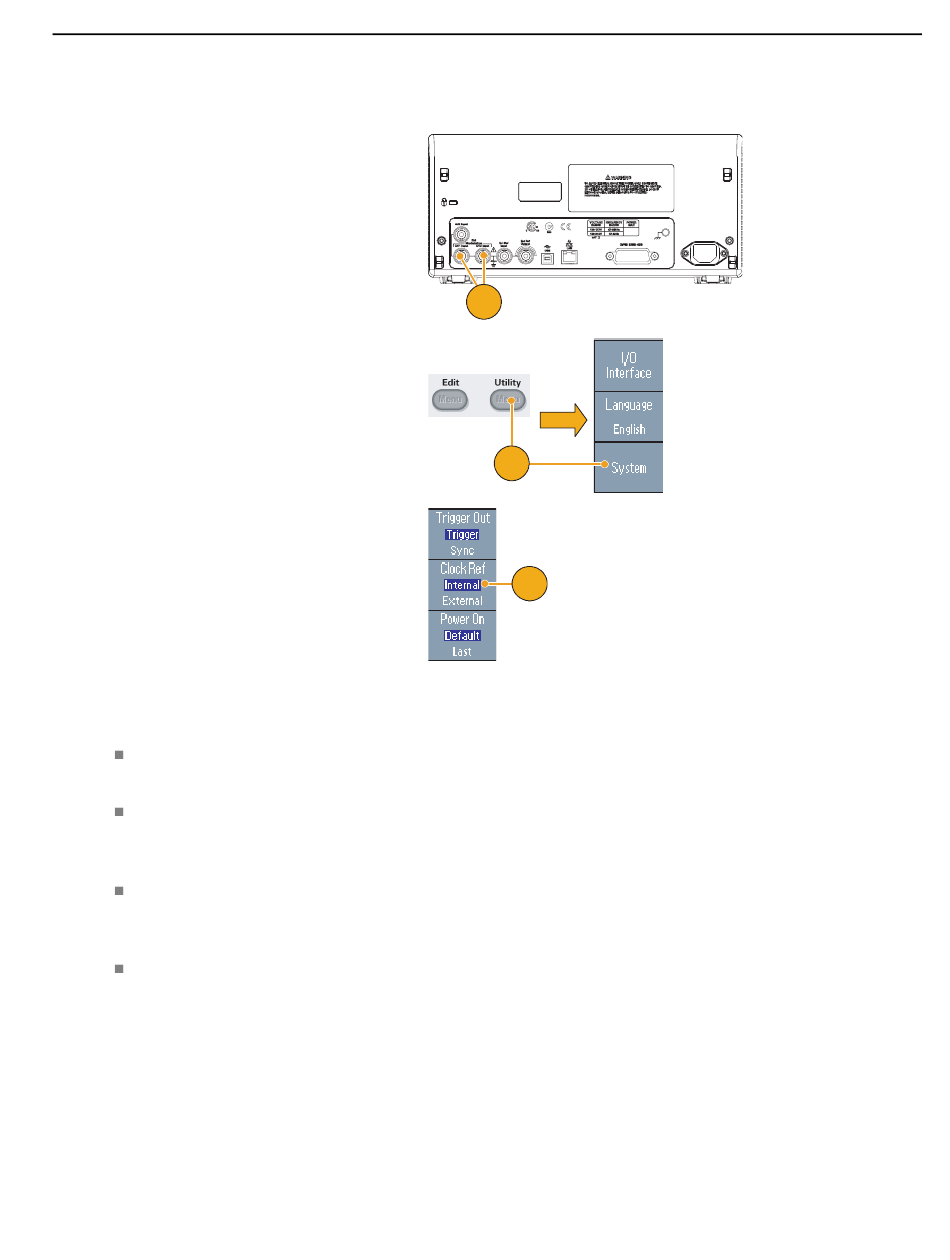

1. Los conectores de entrada de
referencia externa (EXT REF INPUT)
y salida de referencia externa (EXT
REF OUTPUT) se encuentran en el
panel posterior de la serie AFG3000.
2. El instrumento puede utilizar la señal
interna o externa como una señal de
referencia.
Para seleccionar una señal de
referencia, pulse el botón Utility del
panel frontal y luego el botón de bisel
System.
3. Pulse el botón de bisel Clock Ref para
alternar entre Internal y External.
Sugerencias
Los conectores de entrada y salida de referencia externa se utilizan para sincronizar varios instrumentos de la serie
AFG3000. Consulte la página 60 para obtener información sobre el funcionamiento síncrono.
El generador de funciones/arbitrario puede utilizar la fuente interna o una fuente externa como señal de referencia. Si
se activa la referencia interna, se envía una señal de referencia de 10 MHz al conector EXT REF OUT del panel
posterior. Esta señal de salida sincroniza otros dispositivos con el generador de funciones/arbitrario.
Si se activa la entrada de referencia externa, el conector EXT REF INPUT del panel posterior se utiliza como entrada
para la señal de referencia externa. El generador de funciones/arbitrario se sincroniza mediante esta señal de
referencia externa.
El conector EXT REF OUTPUT no se proporciona con el AFG3021B y AFG3022B.
